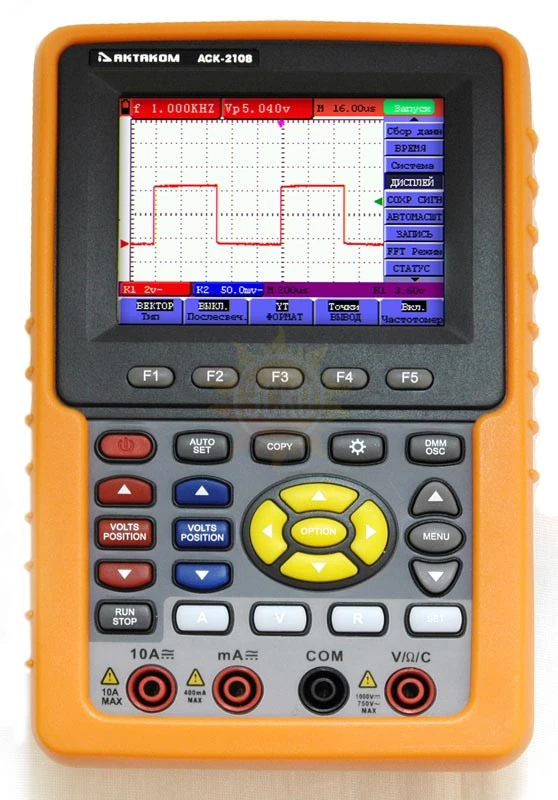

АСК-2108 — осциллограф-мультиметр

распечатать описание в PDF

Артикул: 49210800

Полоса пропускания МГц

100

Частота дискретизации

1 Гвыб/с

Количество каналов

Исполнение

Портативный

Встроенный прибор

Мультиметр

Погрешность

± 3%

на удалённом складе 2 шт.

76 800 ₽

с НДС

Внимание! В связи с резкими изменениями курса доллара цены на сайте могут отличаться от актуальных. Уточняйте точную цену у менеджера

Доставка в кратчайшие сроки

по Москве от 500 ₽

по России от 1000 ₽

Гарантия 1 год

ТД «ЭСКО» официальный дистрибьютор Актаком в России

Описание Aktakom АСК-2108

Предназначен для визуального наблюдения сигнала и сохранения его для дальнейшей обработки.

Особенности осциллографа-мультиметра АСК-2108:

20 автоматических измерений: Vpp,Vavg,RMS,Frequency,Period,Vmax,Vmin,Vtop,Vbase,Width,Overshoot,Preshoot,Risetime,Falltime,+Width,-Width,+Duty,-Duty, Delay A→B;
курсорные измерения;
режим мультиметра;
интерполяция sin(x)/x;
хранение осциллограмм: 4 осциллограммы;
цветной ЖКИ дисплей;
возможность сохранения на USB-устройство;
USB интерфейс для связи с ПК, программное обеспечение;
автономная работа от встроенного аккумулятора.

Характеристики Aktakom АСК-2108

Параметр	Значение
Режим осциллографа
Количество каналов	2 канала
Полоса пропускания	100 МГц
Максимальная частота дискретизации	1 Гвыб/с
Время нарастания	3,5 нс
Вертикальная чувствительность	5 мВ/дел ... 5 В/дел
Вертикальное разрешение	8 бит
Погрешность	± 3%
Входной импеданс	1 МОм ± 2%
Максимальное входное напряжение	400 Впик
Входы	АС, DC, GND
Математические функции	суммирование, вычитание, умножение, деление, инверсия
Режим X-Y	есть
Коэффициент развертки	5 нс/дел ... 100 с/дел
Память	6 К на канал
Режимы синхронизации	фронт, видео, поочередный
Пиковый детектор	есть
Функция усреднения	(4...128)
функция анализа спектра на основе БПФ (4 окна)	прямоугольник, Blackman, Hanning, Hamming
Покадровый регистратор	1000 кадров
Састотомер	6-ти разрядный, диапазон 2 Гц...100 МГц
Диапазоны	Разрешение	Погрешность
Режим мультиметра
Постоянное напряжение
400 мВ	0,1 мВ	±(1% + 1 е.м.р.)
4 В	0,001 В
40 В	0,01 В
400 В	0,1 В
1000 В	1 В
Переменное напряжение (40 Гц…400 Гц)
4 В	0,001 В	±(2% + 3 е.м.р.)
40 В	0,01 В
400 В	0,1 В
750 В	1 В
Постоянный ток
40 мА	0,01 мА	±(1% + 1 е.м.р.)
400 мА	0,1 мА	±(1,5% + 1 е.м.р.)
10 А	0,01 А	±(3% + 3 е.м.р.)
Переменный ток
40 мА	0,01 мА	±(1,5% + 3 е.м.р.)
400 мА	0,1 мА	±(2% + 1 е.м.р.)
10 А	0,01 А	±(5% + 3 е.м.р.)
Сопротивление
400 Ом	0,1 Ом	±(1% + 3 е.м.р.)
4 кОм	0,001 кОм	±(1% + 1 е.м.р.)
40 кОм	0,01 кОм
400 кОм	0,1 кОм
4 МОм	0,001 МОм
40 МОм	0,01 МОм	±(1,5% + 3 е.м.р.)
Емкость
50 нФ	0,01 нФ	±(3% + 3 е.м.р.)
500 нФ	0,1 нФ
5 мкФ	0,001 мкФ
50 мкФ	0,01 мкФ
100 мкФ	0,1 мкФ
Параметр	Значение
Режим тестирования диодов	есть
Режим прозвонки цепи	есть
Общие данные
Дисплей	3,7 дюйма цветной ЖКИ, разрешение 640x480 точек, 65536 цветов
Питание	7,4 В DC (аккумулятор) / сетевой адаптер 10 В DC /100-240 В, 50/60 Гц
Потребляемая мощность	не более 7 Вт
Время работы от аккумулятора	до 4 часов
Интерфейс	USB
Габаритные размеры	180x115x40 мм
Масса	0,645 кг

Комплектация Aktakom АСК-2108

№	Наименование	Количество
1.	Осциллограф-мультиметр АСК-2108	1
2.	Сетевой адаптер	1
3.	Осциллографические щупы	2
4.	Измерительные щупы к мультиметру	2
5.	Модуль расширения для измерения малых емкостей	1
6.	USB кабель для подключения ПК	1
7.	USB-переходник для присоединения USB-устройств	1
8.	Устройство для калибровки осциллографических пробников	1
9.	Руководство по эксплуатации	1
10.	Программное обеспечение	1
11.	Жесткий кейс для транспортировки	1
