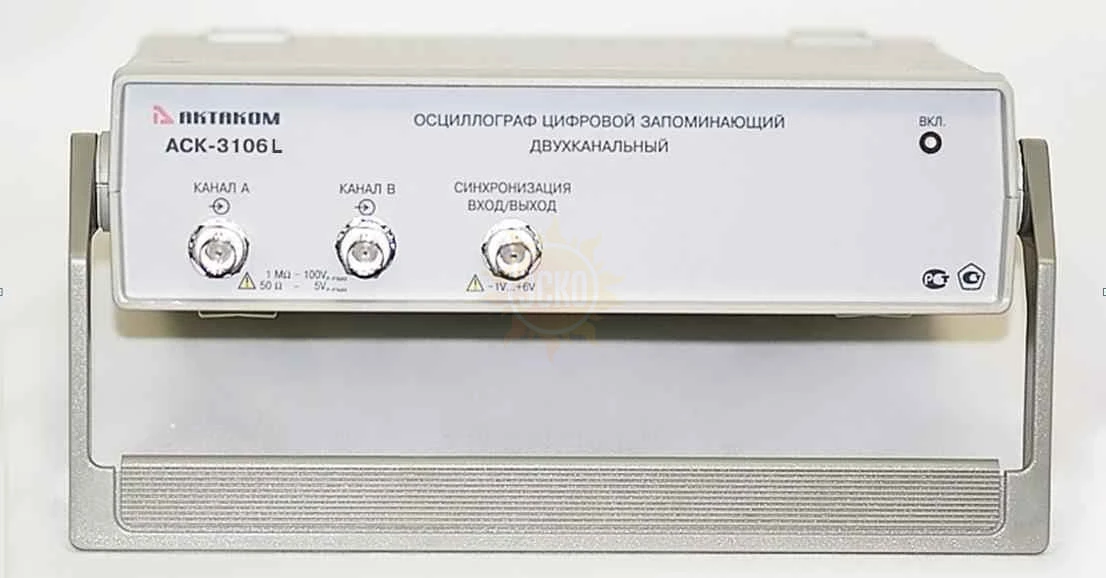

АСК-3106L — осциллограф цифровой запоминающий - приставка к ПК

Цифровой запоминающий осциллограф — приставка к компьютеру АСК-3106L предназначен для широкого диапазона осциллографических измерений, встречающихся в электронике, разработке и научно-исследовательских лабораториях и используется совместно с персональным компьютером, снабженным USB - портом, а также LAN.

Виртуальный осциллограф АСК-3106L позволяют пользователю наблюдать форму сигнала, используя два независимых канала с разрешением 8 бит и чувствительностью от 2 мВ/дел до 10 В/дел в полосе частот от 0 до 100 МГц с аппаратным буфером на 131071 выборок для каждого канала. Входное сопротивление выбирается программно — 1 МОм или 50 Ом.

Прибор имеет стандартную систему синхронизации, работающую в режимах «ждущий», «одиночный» и «авто» с регулируемым уровнем запуска. Дополнительно запуск может осуществлять по входу внешней синхронизации (порог срабатывания TTL–уровня).

Горизонтальная развертка варьируется в широких пределах и соответствует 3-м основным режимам осциллографа:

• Осциллограф в режиме реального времени (диапазоны развертки — от 500 нс/дел до 50 мс/дел; частота дискретизации — до 100 МГц);
• Стробоскопический осциллограф (диапазоны от 25 нс/дел до 200 нс/дел; эквивалентная частота дискретизации — до 2 ГГц);
• Самописец (безбумажный, диапазоны развертки — от 500 мкс/дел до 50 ч/дел, частота дискретизации — до 50 кГц — зависит от используемого ПК).

Программным обеспечением поддерживаются щупы 1:1, 1:10 и 1:100. Режим открытого и закрытого входа (DC или AC) может быть выбран независимо для каждого канала. В режиме AC подавляются частоты ниже 1 Гц. Любой из входов может быть заземлен без отсоединения щупов от измеряемой системы. Измерение может синхронизироваться по каналу A, B или по сигналу на внешнем входе синхронизации. Порог синхронизации может быть установлен независимо для каждого канала в диапазоне целого экрана осциллографа. Порог внешнего входа синхронизации — ТТЛ совместимый (1,2 В). Прибор имеет стандартную систему синхронизации, работающую в режимах «ждущий», «одиночный» и «автоматический».

АСК-3106L снабжен портом USB 1.1 и LAN.

Программное обеспечение (ПО) дает возможность полного управления прибором, а также предоставляет ряд сервисных возможностей (экспорт/импорт данных, математическая обработка сигналов, расширенные измерения, цифровая фильтрация, аварийная сигнализация в режиме самописца и т. д.)

Каждый канал ACK-3106L имеет собственный АЦП. Это означает, что ACK-3106L является «истинным двух/четырехканальным осциллографом», где отсутствуют побочные эффекты, свойственные приборам с мультиплексированием каналов.

Особенности цифрового запоминающего осциллографа АСК-3106L:

• Дискретизация до 100 МГц в режиме реального времени;
• 2 независимых канала с полосой до 100 МГц на канал;
• Большая, определяемая пользователем длина записи — до 132 кБ на канал;
• Произвольно настраиваемый режим предзаписи/послезаписи;
• Высокая чувствительность (от 2 мВ/дел);
• Высокоомный (1 МОм) и низкоомный (50 Ом) вход, программно коммутируемые входы;
• Интерфейс — USB 1.1;
• Режим (безбумажного) самописца, аварийная сигнализация;
• Кнопка автоматической настройки развертки/синхронизации;
• Автоматические измерения, в т. ч. определение фазового сдвига;
• Статистические измерения и построение гистограмм;
• Спектроанализатор (БПФ);
• Цифровое послесвечение;
• Цифровая фильтрация;
• Программная эмуляция входного сигнала;
• Русскоязычный или англоязычный (по выбору пользователя) интуитивно-понятный интерфейс с изменяемым оформлением;
• Сохранение данных и конфигурации прибора;
• Трансляция данных в MS Excel с сохранением масштабов по осям осциллограммы.
