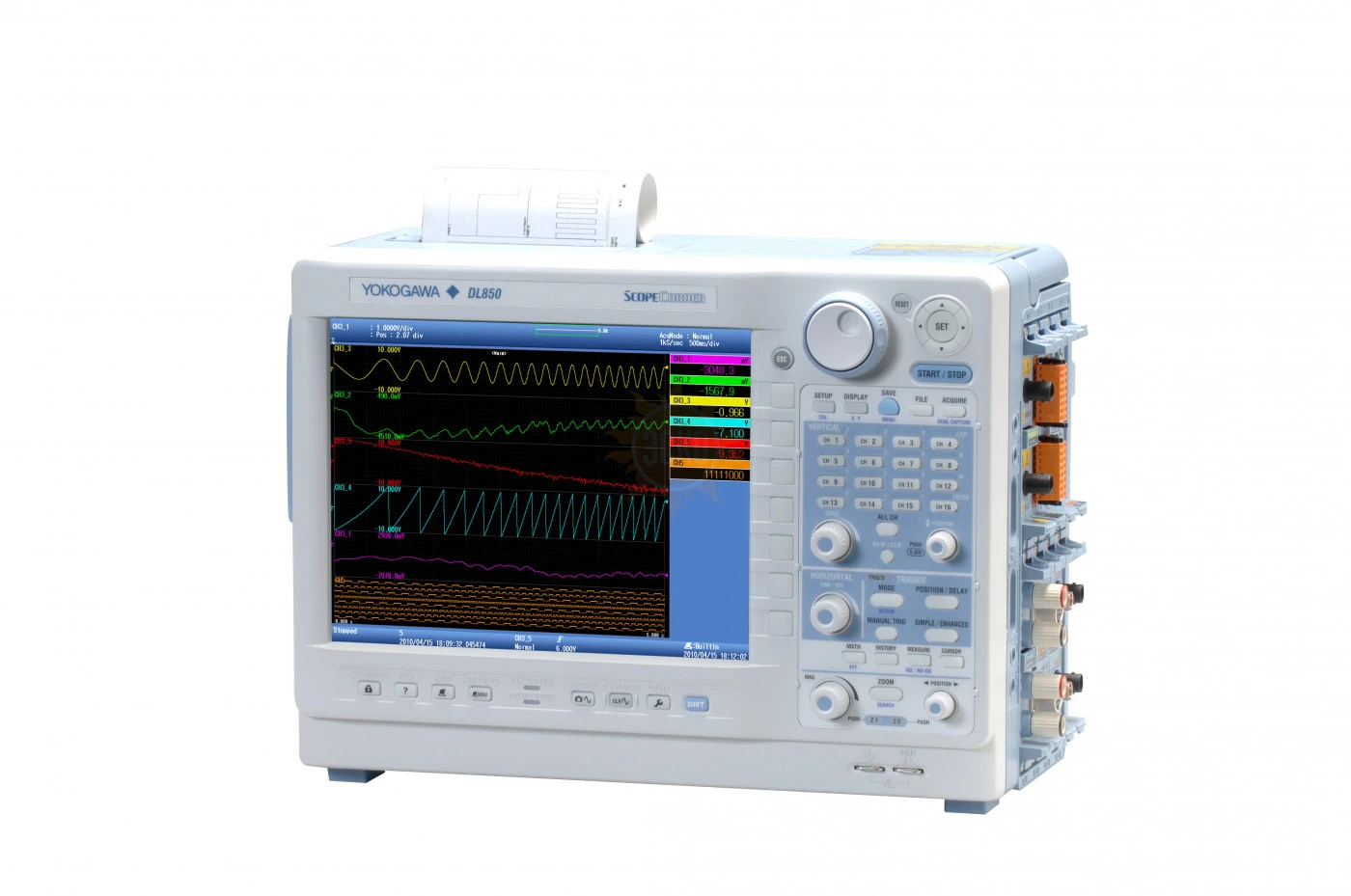

DL850 — осциллограф-регистратор

распечатать описание в PDF

Артикул: 281358

Частота дискретизации

100 кВыб/с

Количество каналов

Исполнение

Настольный

Встроенный прибор

Регистратор

Тип осциллографа

Цифровой запоминающий

Погрешность

± 0,005

цена по запросу

с поверкой +3 650 ₽

Доставка в кратчайшие сроки

по Москве от 500 ₽

по России от 1000 ₽

Гарантия 1 год

Госреестр 60322-15
до 07.02.2025

Межповерочный интервал 1 год

ТД «ЭСКО» официальный дистрибьютор Yokogawa в России

Описание Yokogawa DL850

С высокой скоростью выборки, с высоким выдерживаемым напряжением изоляции и многоканальными измерениями, серия DL850Е представляет собой мощный инструмент для разработки, оценки и контроля качества энергосберегающих устройств.

Используя заменяемые входные модули, DL850E комбинирует измерения электрических и физических (датчики) сигналов, таких как сигналы шин CAN, LIN и последовательных шин, а также позволяет выполнять запуски по вычислениям в реальном времени, связанным с энергопотреблением.

Особенности осциллографа-регистратора DL850:

Многоканальный, до 128 каналов измерения напряжения или до 128 логических битов;
Непрерывная запись на жесткий диск с частотой выборки 100 кВыб/с одновременно на 16 каналах;
Мониторинг шины CAN и отображение трендов изменения сигналов (только для DL850 E);
17 сменных модулей;
Отображение и запись больших массивов данных;
Память большого объема предоставляет возможность длительных измерений и позволяет одновременно иметь два окна масштабирования;
Длительное непрерывное сохранение сигналов;
Обнаружение переходных процессов при ресурсных испытаниях с помощью высокоскоростной выборки;
Вызов прошедших сигналов;
Мощные функции запуска с уникальными возможностями, такими как двойной захват и сохранение событий;
Превосходное шумоподавление и вычисление параметров питания в режиме реального времени;
Богатый выбор функций дает возможность задать требуемый сигнал;
Автоматическое выделение амплитуды, частоты и других параметров;
Обнаружение аномальных сигналов, оповещение пользователей;
Синхронизация нескольких устройств, выполняющих одновременные измерения;
Гибкость при комплектации с внешним жестким диском;
Проверка зависимости между гистерезисом и фазой;
Специальные функции: снимки экрана, веб-сервер, многоязыковая поддержка, сохранение изображений экрана и отображение в виде эскизов;
Дополнительное программное обеспечение;
Новые математические вычисления при записи мощности, такие как активная мощность, коэффициент мощности, интегрированная мощность и гармоники;
Синхронизация времени GPS или IRIG.

Характеристики Yokogawa DL850

Параметр		DL850E	DL850EV
Количество слотов		Максимум 8 каналов
Каналы входа		16 каналов / слот	120 каналов / слот
		Максимум 128 каналов	Максимум 336 каналов
Максимальная длина записи	Стандартно	250 млн точек (1 канал); 10 млн точек / канал
	Опция / M1	1 млрд точек (1 канал); 50 млрд точек / канал
	Опция / M2	2 млрд точек (1 канал); 100 млрд точек / канал
Диапазон установки коэффициентов развёртки		1 мкс/дел - 3 суток/дел	1 мкс/дел - 20 суток/дел
Пределы допускаемой относительной погрешности коэффициентов развёртки, %		± 0,005
Диапазон частот внешней синхронизации, МГц		0-9,5
Минимальная длительность импульса внешней синхронизации, нс		50
Частота сигнала компенсации пробников на выходе СОМР, Гц		1000 ± 5
Амплитуда сигнала компенсации пробников на выходе СОМР, В		1,00±0,05
Напряжение питания пробников (опция /Р4), В		12,0 ± 0,5 минус (12,0 ± 0,5)
Значения сопротивления входа интерфейса IRIG, Ом		50 ± 5 5000 ± 500
Размер экрана дисплея, мм, не менее		210,4 x 157,8
Время установления рабочего режима, мин, не более		30
Габаритные размеры (длинахширинахвысота), мм, не более		355 x 180 x 259
Масса, кг, не более		6,5
Потребляемая мошность, В А, не более		200

Комплектация Yokogawa DL850

№	Наименование	Количество
1.	Осциллограф-регистратор DL850	1
2.	Кабель питания	1
3.	Крышка защиты передней панели	1
4.	Сумка для переноски	1
5.	Заглушка слота	8
6.	Компакт - диск с документацией	1
7.	Руководство по эксплуатации	1
8.	Методика поверки	1
