DLM4000 — осциллограф смешанных сигналов

распечатать описание в PDF

Артикул: 405668

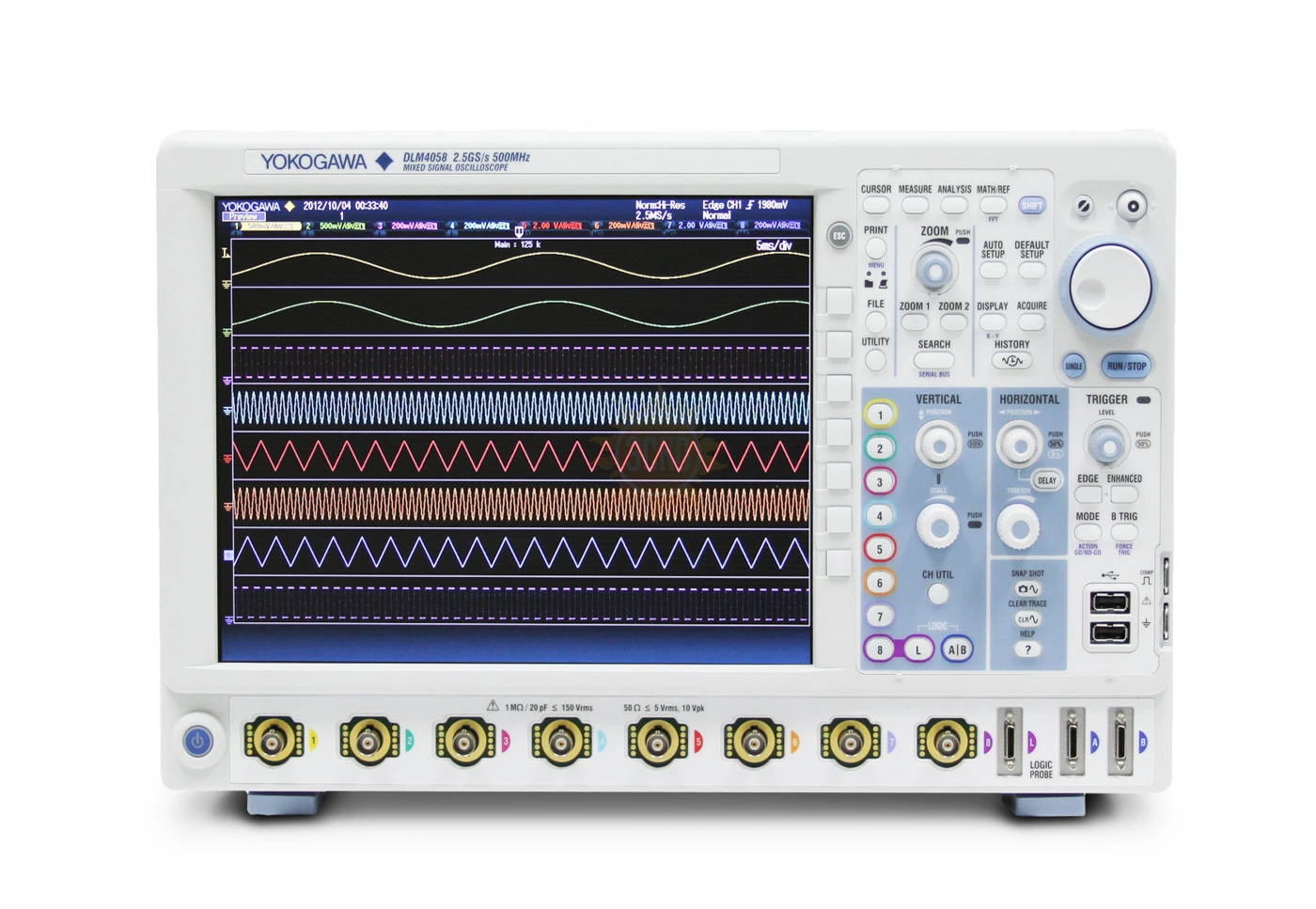

DLM4000 — осциллограф смешанных сигналов

Полоса пропускания МГц

350

Частота дискретизации

1,25 Гвыб/с

Частота дискретизации

1,25 Гвыб/с

Количество каналов

Исполнение

Настольный

Объем памяти (количество точек) на канал

128М

Тип осциллографа

Смешанных сигналов

цена по запросу

с поверкой +3 900 ₽

Доставка в кратчайшие сроки

по Москве от 500 ₽

по России от 1000 ₽

Гарантия 1 год

Госреестр 56949-14
до 28.03.2019

Межповерочный интервал 1 год

ТД «ЭСКО» официальный дистрибьютор Yokogawa в России

Описание Yokogawa DLM4000

DLM4000 — уникальный восьмиканальный осциллограф смешанных сигналов, предназначенный для тестирования и отладки во встраиваемых системах, силовой электронике, мехатронике и автомобильной промышленности. Выпускаемая в двух вариантах с полосами пропускания 350 и 500 МГц, модель DLM4000 имеет частоту выборки 2,5 Гвыб/с и восемь аналоговых входов. Восьмой входной канал имеет функцию Flex MSO и простым нажатием кнопки может конвертироваться в 8-разрядный логический анализатор, добавляя в качестве опции 16 дополнительных логических входов анализатора для 24-битового логического анализа. Такие расширенные функции измерения, как анализ питания и последовательной шины, цифровая фильтрация, математические функции, определяемые пользователем, а также продолжительная запись (до 128 млн точек), делают модель DLM4000 мощнейшим инженерным инструментом. 12,1-дюймовый ЖК дисплей высокого разрешения, компактный горизонтальный корпус, эргономичный и наглядный интерфейс упрощают его использование.

Особенности осциллографа смешанных сигналов DLM4000:

Огромный объем памяти — 128 млн точек — позволяет выполнять долговременные измерения;
Для быстрых коротких импульсов комплект триггеров обеспечивает захват необходимых форм сигнала;
Для длительной регистрации режим непрерывной прокрутки предоставляет возможность измерений в реальном времени и детализации форм сигналов;
Запись истории данных максимум 20 000 (длина записи 1,25 кТочек, с опцией/M2);
Задаваемые пользователем математические вычисления (опция/G2);
Функция анализа источников питания (опция/G4);
Функция анализа последовательной шины (/F1, /F2, /F3, /F4, /F5, /F6).

Характеристики Yokogawa DLM4000

Параметр		DLM4038	DLM4058
Входные каналы		7 или 8 аналоговых + 8-разр. логика (стандартно) 8 аналоговых + 16-разр. логика или 7 аналоговых + 24-разр. логика (опция /L16)
Максимальная частота выборки		1,25 Гвыб/сек
Частотные характеристики		350 МГц	500 МГц
Максимальная длина записи, млн точек	Повторяющийся	1,25 (стандартно); 6,25 (M1); 12,5(M2)
	Одиночный	6,25 (стандартно); 25 (M1); 62,5 (M2)
Параметр		Значение
Режимы связи входного усилителя		Закрытый вход 1 МОм Открытый вход 1 МОм Открытый вход 50 Ом Закороченный вход
Входное сопротивление: при непосредственном входе по входу пробника 10:1		1,00 ± 0,01 МОм 50,0 ± 0,5 Ом 10,0 ± 0,2 МОм
Диапазон установки коэффициента отклонения , К _ОТКЛ, В: для входа 1 MОм для входа 50 Ом		0,002 – 10 0,002 – 0,5
Пределы допускаемой абсолютной погрешности измерения напряжения постоянного тока , В		± (1,5 ∙ 10 ^-2 ∙ 8 ∙К _ОТКЛ + ∆ U _СМ ), где ∆ U _СМ – погрешность установки напряжения смещения
Диапазон установки напряжения смещения , U _СМ , В: для коэффициентов отклонения 2 – 50 мВ / дел для коэффициентов отклонения 100 – 500 мВ / дел и входа 1 МОм для коэффициентов отклонения 1 – 10 В / дел и входа 1 МОм для коэффициентов отклонения 100 – 500 мВ / дел и входа 50 Ом		± 1 ± 10 ± 100 ± 5
Пределы допускаемой абсолютной погрешности установки напряжения смещения , ∆ U _СМ , В : для коэффициентов отклонения 2 – 50 мВ / дел для коэффициентов отклонения 100 – 500 мВ / дел для коэффициентов отклонения 1 – 10 В / дел		± (10 -2 ∙ U СМ + 2·10 -4 ) ± (10 -2 ∙ U СМ + 2·10 -3 ) ± (10 -2 ∙ U СМ + 2·10 -2 )
Пределы допускаемой относительной погрешности деления напряжения пробником 10:1, %		± 2
Максимальное допустимое значение входного напряжения, В: эффективное значение для входа 1 МОм эффективное значение для входа 50 Ом пиковое значение для входа 50 Ом пиковое значение по входу пробников 10:1 в диапазоне частот до 1 МГц		150 5 10 600
Полоса пропускания ( по уровню минус 3 дБ ), МГц : для коэффициентов отклонения 100 мВ / дел – 100 В / дел с пробником 10:1; для коэффициентов отклонения 10 – 500 мВ / дел и входа 50 Ом : для DLM4038 для DLM4058 для коэффициентов отклонения 20 мВ / дел , 50 мВ / дел с пробником 10:1; для коэффициентов отклонения 2 мВ / дел , 5 мВ / дел и входа 50 Ом : для DLM4038 для DLM4058		0 – 350 0 – 500 0 – 300 0 – 400
Нижний предел полосы пропускания при закрытом входе , Гц, не более : для непосредственного входа при использовании пробника 10:1		10 1
Сдвиг фазы между каналами при одинаковых условиях, нс, не более		1
Максимальная частота выборки в реальном масштабе времени F _ВЫБ, Г_ВЫБ / с: ( Значения , заключенные в скобки, относятся к режиму работы осциллографа с высоким разрешением ) для включенного режима чередования для выключенного режима чередования для режима повторяющейся выборки для режима выборки с интерполяцией		2,5 (1,25) 1,25 (0,625) 125 125
Диапазон установки коэффициентов развёртки, с / дел		1 ∙ 10 ^-9 – 500
Пределы допускаемой абсолютной погрешности измерения временных интервалов , с		± (2 ∙ 10 -5 ∙Т + 5·10 -11 + Т _ВЫБ ), где Т – измеряемый временной интервал , Т _ВЫБ = 1/F _ВЫБ
Диапазон установки уровня синхронизации (U_З ): для внутренней синхронизации для внешней синхронизации		±4 деления ±2 В
Разрешение установки уровня синхронизации : для внутренней синхронизации для внутренней синхронизации при запуске от телевизион ного сигнала для внешней синхронизации		0,01 деления 0,1 деления 5 мВ
Пределы допускаемой абсолютной погрешности установки уровня синхронизации , В для внутренней синхронизации для внешней синхронизации		± (0,1 ∙ U З + 0,2· К _ОТКЛ ) ± (0,1 ∙ U З + 0,05)
Минимальный уровень сигнала синхронизации : для внутренней синхронизации для внешней синхронизации		1 дел 100 мВ
Максимальное допустимое суммарное значение постоянного и пикового значения переменного напряжения на входе синхронизации , В		±40
Максимальное допустимое значение действующего значения переменного напряжения на входе синхронизации , В		28
Диапазон установки задержки сигнала синхронизации ( Т ЗС ), с		·10 ^-8 – 10
Пределы допускаемой абсолютной погрешности установки задержки сигнала синхронизации , с		± (5 ∙ 10 ^-3 ∙Т ЗС + 2·10 ^-9 )
Используемые логические пробники		701988, 701989
Количество входов логических пробников		8
Диапазон установки порогового уровня (U _ПОР ), В : для 701988 для 701989		± 40 ± 6
Разрешение установки порогового уровня , В		0,05
Пределы допускаемой абсолютной погрешности установки порогового уровня , В		±(3 ∙ 10 -2 ∙ U _ПОР + 0,1)
Диапазон входных напряжений , В : для 701988 для 701989		± 40 U _ПОР± 6
Максимальное допускаемое суммарное значение входного постоянного и пикового переменного напряжения , В : для 701988 для 701989		± 42 ± 40
Минимальное значение входного напряжения , мВ : для 701988 для 701989		250 150
Максимальная частота переключения , МГц : для 701988 для 701989		100 250
Минимальная длительность импульса , нс : для 701988 для 701989		5 2
Размер экрана дисплея , мм		171,3 × 128,5
Время установления рабочего режима , мин , не более		30
Габаритные размеры ( длина×ширина×высота ), мм , не более		426 × 215 × 273
Масса , кг , не более		6,6
Потребляемая мощность , В · А , не более		250

Комплектация Yokogawa DLM4000

№	Наименование	Количество
1.	Осциллограф смешанных сигналов DLМ4000	1
2.	Кабель питания	1
3.	Пробник пассивный 500 МГц (10:1)	4
4.	Мягкий чехол для пробников	1
5.	Защитная крышка	1
6.	Компакт - диск с документацией	1
7.	Логический пробник	1
8.	Руководство по эксплуатации	1
9.	Методика поверки	1
