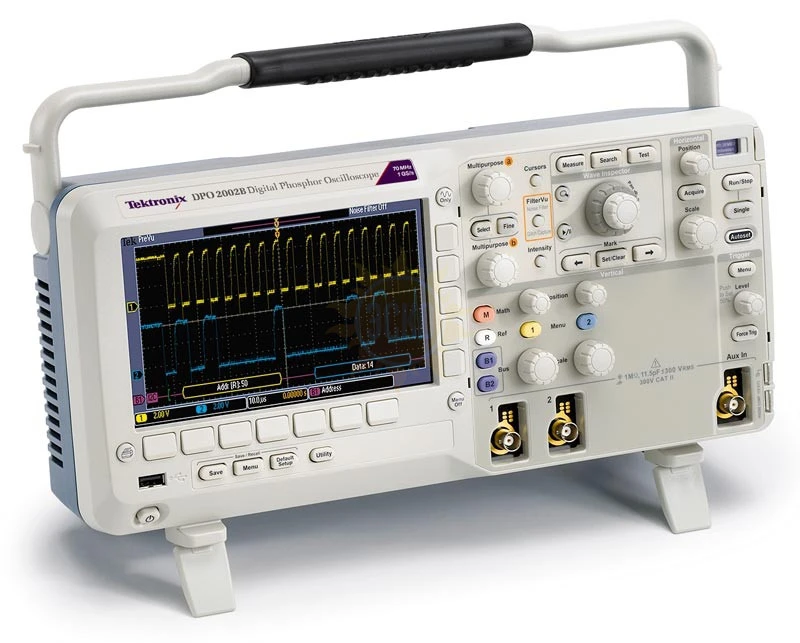

DPO2022B — цифровой осциллограф

Артикул: TEK-DPO2022B
Полоса пропускания МГц
200
Частота дискретизации
250 Мвыб/с
Частота дискретизации
250 Мвыб/с
Количество каналов
2
Исполнение
Настольный
Объем памяти (количество точек) на канал
Тип осциллографа
Цифровой запоминающий
цена по запросу
Доставка  в кратчайшие сроки
по Москве от 500

по России от 1000
Гарантия  5 лет
Госреестр 52080-12
до 03.11.2022
Межповерочный интервал  1 год
ТД «ЭСКО» официальный дистрибьютор Tektronix в России

Описание DPO2022B

Осциллографы серии MSO 2000В имеют полосу пропускания до 200 МГц и частоту дискретизации 1 Гвыб./с, а также обеспечивают широкие функциональные возможности по отладке. Осциллограф обеспечивает улучшенную отладки функций на начального уровня цен. До 20 каналов для анализа аналоговых и цифровых сигналов, вы можете быстро найти и диагностировать проблемы в сложных конструкций. Благодаря Wave Inspector® управления для быстрой навигации и сигнала автоматизированной последовательной и параллельной шины анализа. Осциллограф Tektronix серии MSO 2000В предоставляет многофункциональные инструменты, необходимые для упрощения и ускорения отладки вашей сложной конструкции.

Возможности и преимущества осциллографа DPO2022B:

  • Модели с полосой пропускания 100 МГц и 200 МГц;
  • 2 или 4 аналоговых канала;
  • Частота дискретизации до 1 Гвыб./с по всем каналам;
  • Длина записи 1 млн. отсчетов по всем каналам;
  • Максимальная скорость захвата 5000 осциллограмм в секунду;
  • Расширенные функции системы запуска Запуск по последовательным интерфейсам и декодирование.

Простота использования осциллографа DPO2022B:

  • Панель управления Wave Inspector® облегчает навигацию и обеспечивает автоматизацию поиска данных в сигнале;
  • Перестраиваемый фильтр нижних частот FilterVu™ подавляет нежелательный шум, не мешая захватывать высокочастотные сигналы;
  • 29 видов автоматических измерений и быстрое преобразование Фурье для упрощения анализа сигналов;
  • Интерфейс пробника TekVPI® поддерживает активные, дифференциальные и токовые пробники, обеспечивая автоматический выбор коэффициента ослабления и единиц измерения;
  • 7-дюймовый (180 мм) цветной широкоформатный жидкокристаллический TFT дисплей;
  • Малые габаритные размеры и небольшой вес — всего 134 мм в глубину при массе 3,6 кг.

Возможности подключения осциллографа DPO2022B:

  • Порт USB 2.0 на передней панели облегчает и ускоряет сохранение данных;
  • Порт USB 2.0 на задней панели упрощает подключение к ПК и обеспечивает прямую распечатку на принтере, совместимом с технологией PictBridge®;
  • Порт Ethernet 10/100 Base-T для подключения к локальным сетям и видеовыход для вывода изображения с экрана осциллографа на монитор или проектор (опции).

Характеристики DPO2022B

Параметр Значения
Число каналов 2
Полоса пропускания 200 МГц
Расчетное время нарастания фронта 2,1 нс
Аппаратное ограничение полосы пропускания 20 МГц
Режим входа AC, DC, GND
Входное сопротивление 1 MΩ ±2%, 11.5 пФ ±2 пФ
Диапазон чувствительности 2 мВ/дел to 5 В/дел
Вертикальное разрешение 8 бит
Максимальное входное напряжение 300 В (ср.кв) с выбросами < 450 В
Погрешность усиления постоянного напряжения (с установленным смещением 0 В) ±3% для чувствительности 10 мВ/дел to 5 В/дел ±4% для чувствительности 2 мВ/дел to 5 В/дел
Развязка каналов (любые два канала с одинаковой вертикальной чувствительностью) ≥100:1 на частоте ≤200 МГц
Габаритные размеры 180 x 377 x 134 мм
Масса 3.6 кг

Комплектация DPO2022B

Наименование Количество
1. Прибор 1
2. Пассивный пробник 2
3. Установка и Руководство по безопасности и переводе на передней панели Overlay Документация CD 1
4. OpenChoice ® Desktop Software 1
5. Шнур питания 1

Дополнительная комплектация DPO2022B

ACD2000 Сумка для переноски
CT1 Токовый пробник
ADA400A Дифференциальный усилитель
TCPA300 Усилитель токовых пробников
CT6 Токовый пробник
P5200 Щуп дифференциальный
TCP305A Токовый пробник
TCP303 Токовый пробник
P6245 Активный пробник
P5202A Щуп дифференциальный
119746500 Внешний адаптер электропитания TekVPI
TCP404XL Токовый пробник
TCPA400 Усилитель токовых пробников
TCP0150 Токовый пробник
P6248 Дифференциальный пробник
DPO2BND Комплект модулей для MSO/DPO2000B
DPO2EMBD Модуль анализа последовательных шин данных
DPO2CONN Модуль интерфейса
