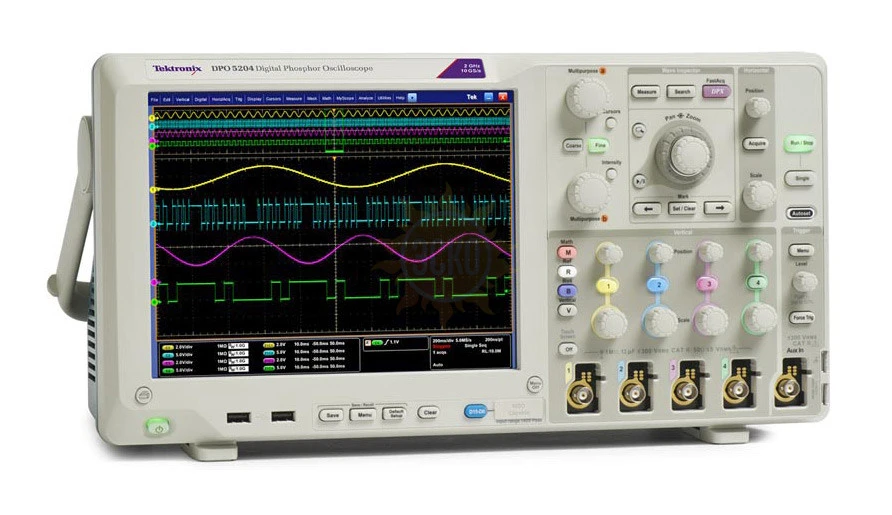

DPO5104B — цифровой осциллограф

При современных высоких скоростях передачи данных и жестких временных параметрах сигналов требуется использование осциллографа с отличной производительностью сбора данных сигналов и возможностями анализа. Осциллограф DPO5104B отличается высочайшей точностью регистрации сигнала, полосой пропускания 1 ГГц и частотой выборки 10 Гвыб/с, а также расширенными возможностями анализа и математическими операциями.

Возможность работы на осциллографе программного обеспечения под Windows®.

Модель DPO5104B можно оснастить для отладки распространенных протоколов последовательной передачи данных для всеобъемлющего анализа системы.

Особенности цифрового осциллографа DPO5104B:

• Полный набор функций для сбора данных. Точность регистрации сигнала обеспечивается при полосе пропускания до 1 ГГц, максимальной частоте выборки 10 Гвыб/с и длине записи 250 млн. точек;
• 4 аналоговых канала. Анализ аналоговых и цифровых сигналов при помощи одного прибора для поиска неполадок на системном уровне в сложных проектах;
• Режим захвата FastAcq и дисплей с цифровым люминофором. Быстрое обнаружение сбоев и редких событий с помощью патентованной технологии Tektronix FastAcq. Максимальная скорость захвата > 250 000 осциллограмм/с позволяет быстро обнаружить редкие аномалии;
• Расширенная система запуска. Быстрый захват аномалий сигнала при помощи более чем 350 доступных комбинаций системы запуска, включая время установки и удержания, пакетов последовательных и параллельных шин. Дополнительный визуальный запуск позволяет выполнять графическое определение сигналов запуска;
• Органы управления Wave Inspector®. Простота поиска, установки меток и навигации по записям большой длины при поиске всех случаев до 8 событий одновременно;
• Встроенные средства анализа. Анализ устройств с помощью 53 автоматических измерений, статистики измерений, гистограмм, дополнительных математических операций, определяемых пользователем фильтров и специализированных программных модулей MATLAB и .NET;
• Запуск и анализ по сигналам параллельных шин (для серии MSO). Быстрая отладка распространенных последовательных шин I2C, SPI, RS-232/422/485/UART, USB2.0, MIL-STD-1553B, CAN, LIN, Ethernet и FlexRay при помощи автоматического запуска, декодирования и поиска;
• Декодирование протокола с помощью функций запуска по сигналам последовательных шин и анализа. Быстрая отладка последовательных шин I2C, SPI, RS-232/422/485/UART, USB2.0, Ethernet, MIL-STD-1553B, CAN, LIN и FlexRay при помощи автоматического запуска, декодирования и поиска;
• Пакеты прикладных программ. Пакет для анализа джиттера и построения глазковых диаграмм в стандартной комплектации и свыше 25 дополнительных опциональных пакетов программ для анализа источников питания, соответствия стандартам последовательной РЧ-передачи данных, памяти и т. д;
• Пассивный пробник напряжения с малой емкостью. Четыре пробника 1 ГГц или 500 МГц с наилучшей в отрасли емкостной нагрузкой < 4 пФ в стандартной комплектации для обеспечения точности измерений.
