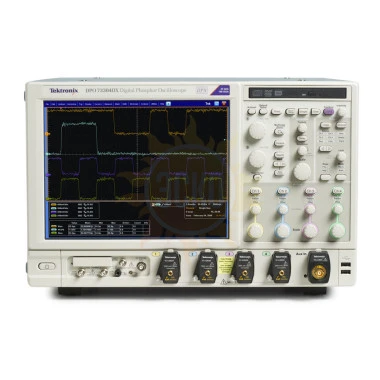

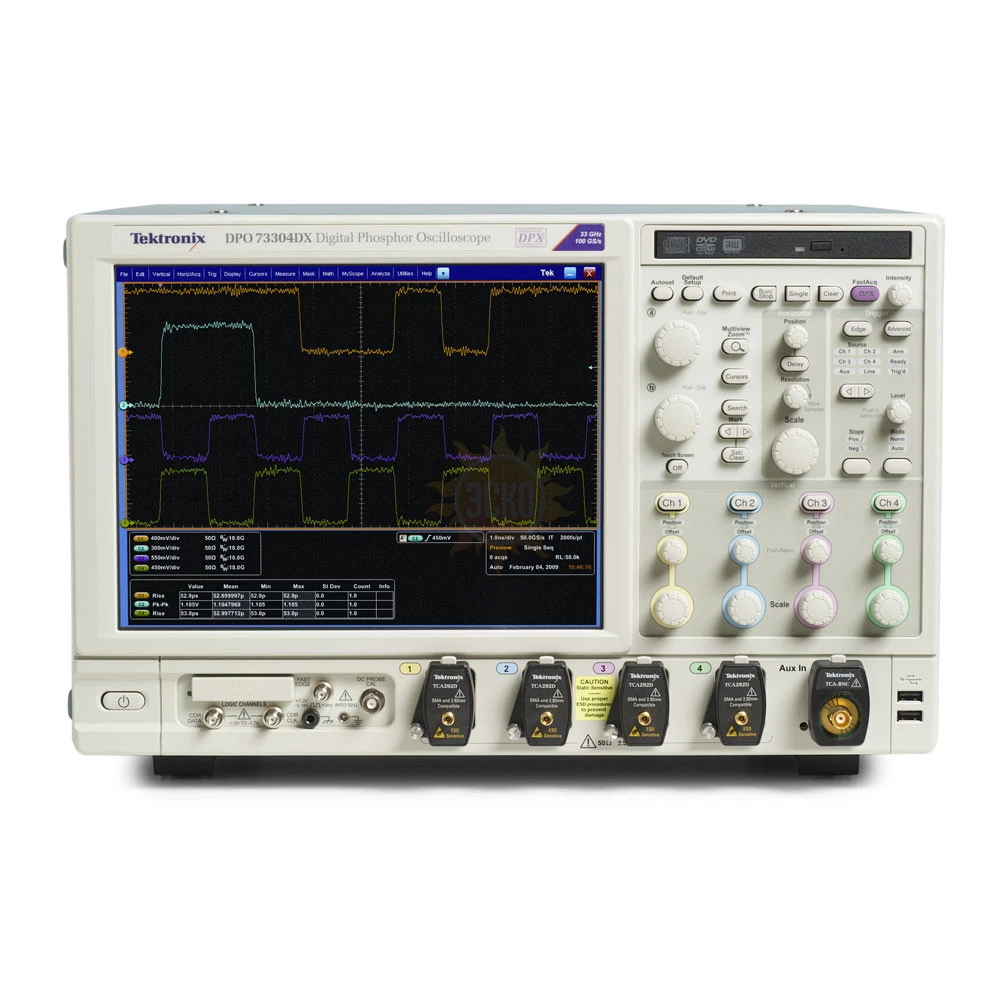

DPO72004C — цифровой осциллограф

Особенности и преимущества осциллографа DPO72004C:

• Скорость выборки в реальном времени до 50 Гвыб/с;
• Длина записи до 250 мегавыборок с функцией MultiView Zoom™ для быстрой навигации;
• Самая высокая скорость захвата – более 300000 осциллограмм в секунду на канал;
• Самая широкая полоса пропускания – до 20 ГГц дает возможность работать с самыми современными высокоскоростными последовательными интерфейсами;
• Превосходная целостность сигнала и отличное соотношение сигнал-шум позволяет увидеть самое точное отображение осциллограмм;
• Система запуска Pinpoint® – минимальное время нахождения проблем в сигнале для эффективной диагностики и быстрого поиска решений;
• Система запуска по последовательным интерфейсам со скоростями до 5 Гбит/с – обеспечивает срабатывание по определенной последовательности протокола NRZ или других 8/10-битных комбинаций для выделения эффектов, зависящих от комбинации данных;
• Поиск и маркировка позволяют находить интересующие события в осциллограмме и запускаться по ним
• Системы DPX и Fast Acquisition (быстрый сбор) обеспечивают нахождение аномалий в сигнале, благодаря самой высокой в отрасли скорости захвата осциллограмм;
• Большая глубина памяти позволяет записывать длительные фрагменты сигнала или интересующие редкие события и проводить последующий анализ всей записи с помощью встроенных функций измерения Пробники серии P7500 Tr iMode™ позволяют получить идеальный согласованный тракт от исследуемого изделия до входа осциллографа в диапазоне от 4 ГГц до 20 ГГц;
• Специализированное программное обеспечение для тестирования на совместимость с различными стандартами, автоматизации измерений и простоты использования;
• Анализ канала последовательной передачи данных (SDLA) для высокоскоростных интерфейсов позволяет эмулировать линию передачи от источника сигнала до приемника, проводить выравнивание канала и исключать влияние пробников.

Области применения осциллографа DPO72004C:

• Анализ целостности, джиттера и временного распределения сигнала;
• Проверка, устранение неполадок, определение характеристик и аттестация сложных систем;
• Устранение неполадок и проверка на соответствие стандартам последовательной передачи данных;
• Анализ шин памяти;
• Проверка импульсных источников питания;
• Исследование переходных процессов;
• Спектральный анализ неустановившихся радиосигналов и радиосигналов с широкой полосой пропускания.
