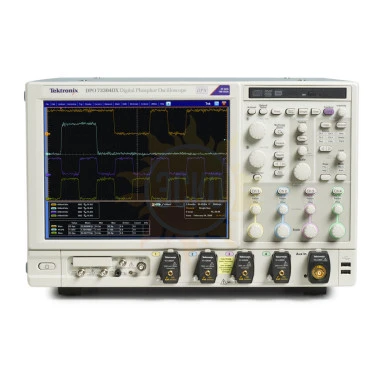

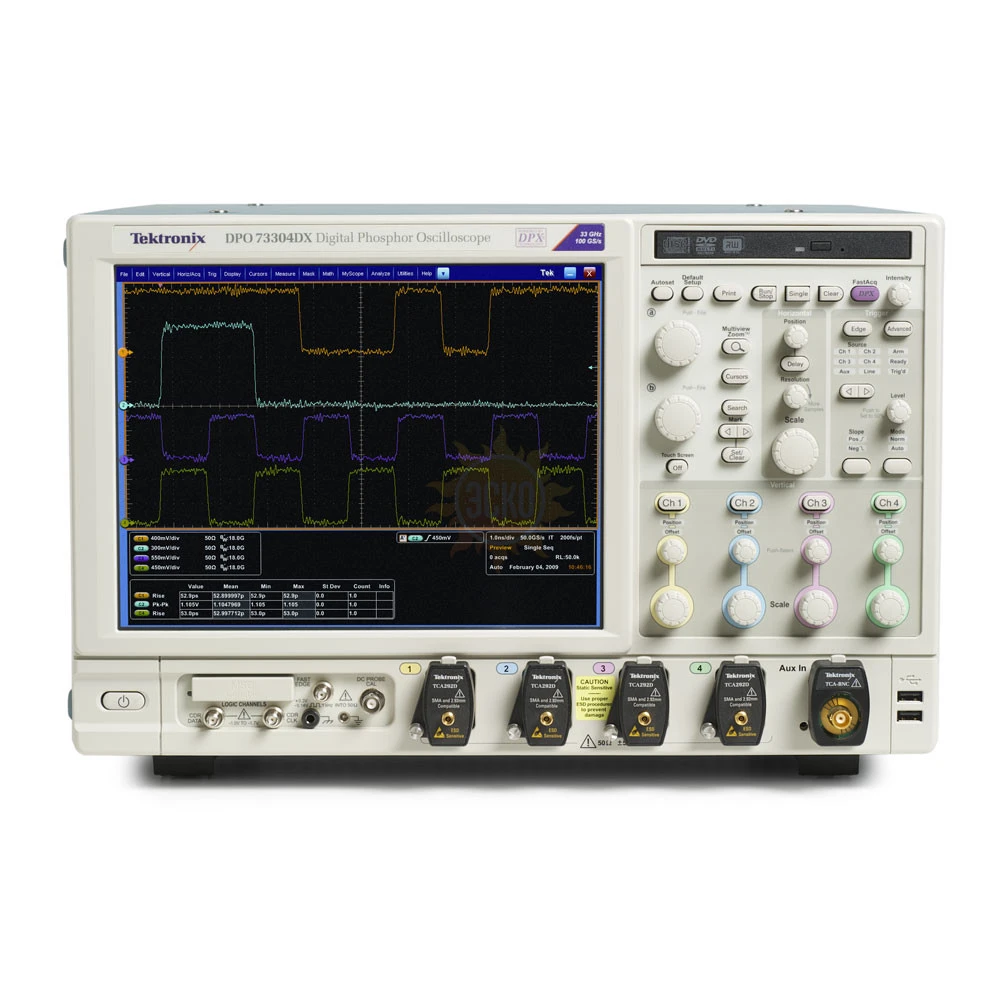

DPO72504DX — цифровой осциллограф

Уникальные возможности осциллографа DPO72504DX в сочетании с исключительными характеристиками захвата и анализа сигналов позволяют ускорить решение измерительных задач.

Основные технические характеристики осциллографа DPO72504DX:

• Аналоговая полоса пропускания до 25 ГГц и время нарастания 9 пс предоставляют возможность работать с самыми современными высокоскоростными последовательными интерфейсами;
• Лучшие в отрасли значения частоты дискретизации и разрешающей способности по времени;
  • 100 Гвыб./с по двум каналам;
• По всем четырем каналам одновременно:
  • Полоса пропускания до 23 ГГц;
  • Частота дискретизации в режиме реального времени до 50 Гвыб./с;
  • Длина записи до 250 Мвыб. с функцией MultiView Zoom™ для быстрой навигации;
  • Самая высокая скорость захвата – более 300 000 осциллограмм в секунду на канал;
• Уникальная технология iCapture® позволяет просматривать аналоговые характеристики цифровых сигналов без переключения пробника;
• Система запуска по сигналам последовательных интерфейсов со скоростями до 6,25 Гбит/с обеспечивает запуск по определенной кодовой последовательности протокола NRZ или 8b/10b для локализации событий, зависящих от комбинации данных;
• Специализированное программное обеспечение для тестирования на соответствие различным стандартам, автоматизации измерений и простоты использования.

Основные особенности осциллографа DPO72504DX:

• Превосходная целостность сигнала и отличное соотношение сигнал-шум предоставляют самое точное отображение осциллограмм;
• Система запуска Pinpoint – минимальное время выявления аномалий в сигнале для эффективной диагностики и быстрого поиска решений;
• Визуальный запуск – точное задание момента запуска и нахождение редких событий в сложных сигналах;
• Поиск и маркировка позволяют находить интересующие события в осциллограмме аналоговых или цифровых сигналов и запускаться по ним;
• Опции автоматизированного запуска по сигналам последовательных шин и их декодирования для PCI Express, 8b/10b, I2C, SPI, CAN, LIN, FlexRay, RS-232/422/485/UART, USB 2.0, HSIC, MIL-STD-1553B и MIPI D-PHY и M-PHY;
• P7600 и P7500 Пробники серии TriMode позволяют получить идеальный согласованный тракт от исследуемого устройства до входа осциллографа;
• 17-канальные логические пробники P6780, P6750 и P6717А с полосой пропускания до 2,5 ГГц позволяют подавать на вход осциллографа высокоскоростные цифровые сигналы (только для MSO70000).

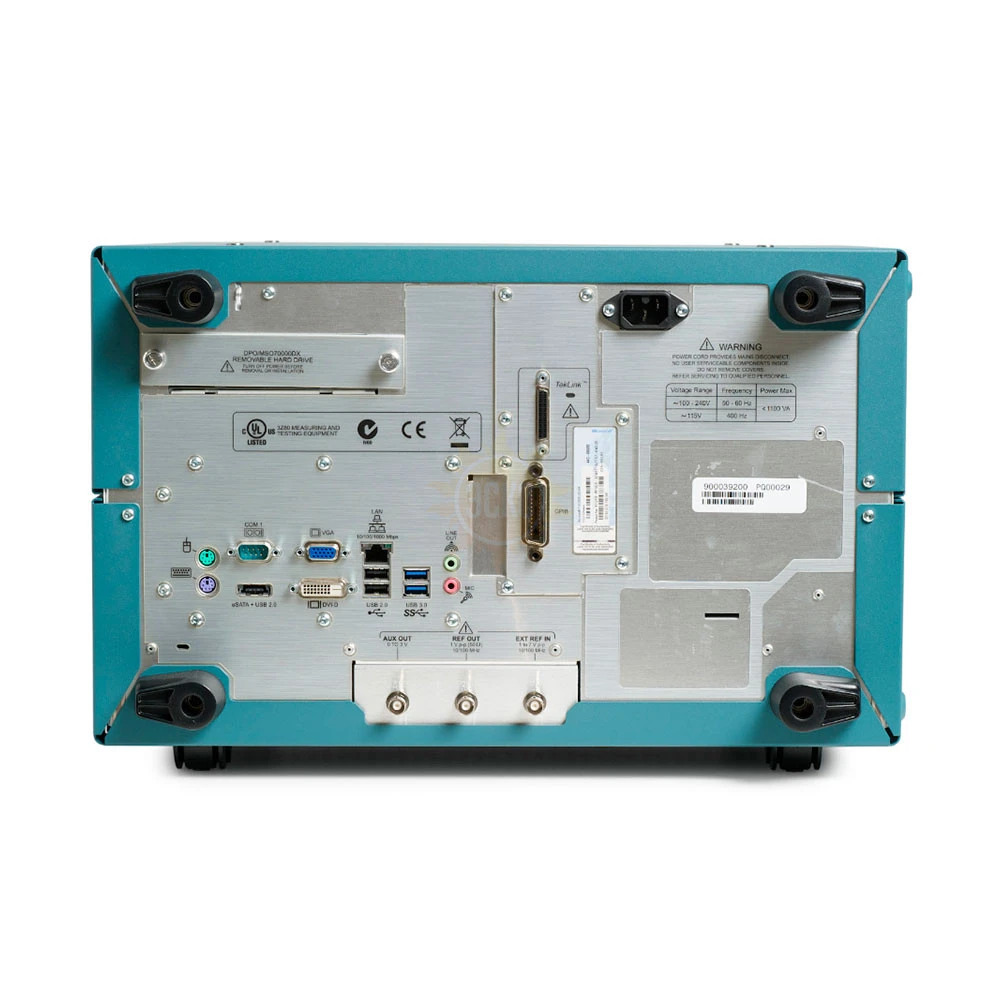

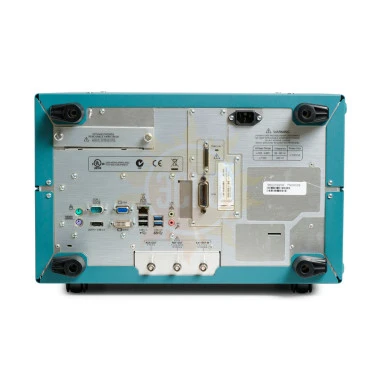

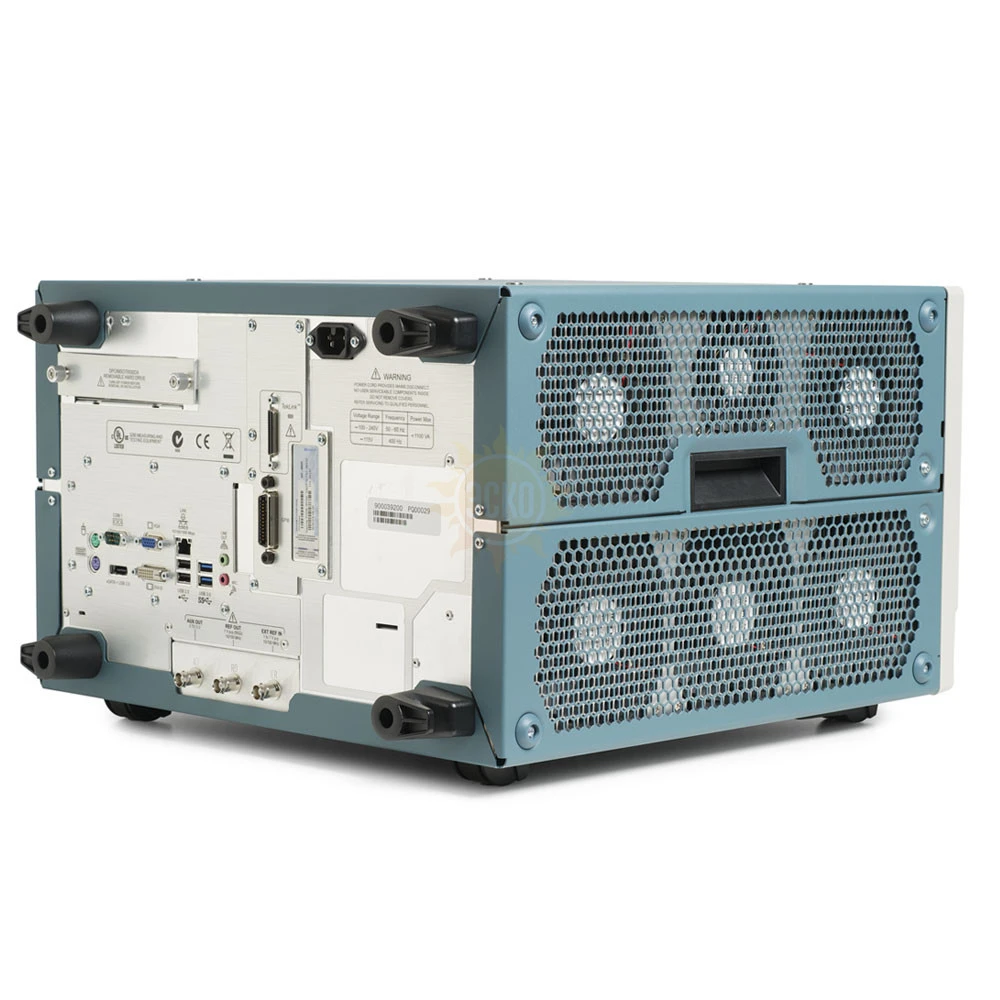

Интерфейсы осциллографа DPO72504DX:

• Два хост-порта USB 2.0 на передней и два на задней панели облегчают и ускоряют сохранение данных, распечатку и подключение USB клавиатуры;
• Встроенный порт Ethernet 10/100 для подключения к локальной сети и видеовыход для вывода изображения на монитор или проектор.

Поддержка приложений осциллографа DPO72504DX:

• Тестирование на соответствие стандартам высокоскоростных последовательных интерфейсов;
• ПО векторного анализа сигналов SignalVu;
• Анализ шин памяти DDR.

Области применения осциллографа DPO72504DX:

• Анализ целостности, джиттера и временных характеристик сигнала;
• Измерение характеристик сложных высокоскоростных систем;
• Проверка последовательных шин на соответствие стандартам;
• Отладка и анализ шин памяти;
• Проверка импульсных источников питания;
• Исследование переходных процессов;
• Производственное тестирование сложных электронных систем;
• Спектральный анализ неустановившихся радиосигналов и радиосигналов с широкой полосой частот.
