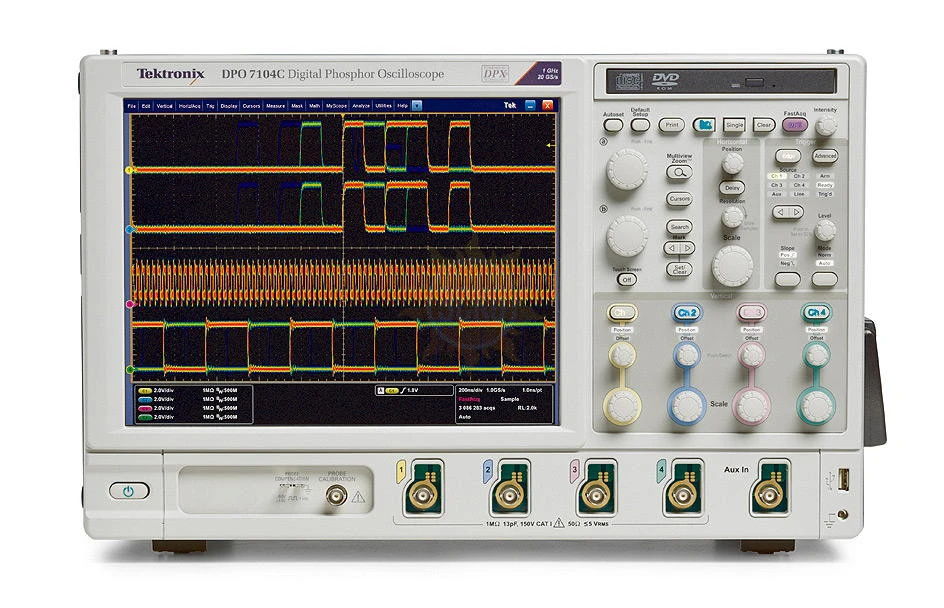

DPO7354C — цифровой осциллограф

Осциллографы серии DPO7000 представляют собой новое поколение осциллографов реального времени с цифровым люминофором и являются лучшим средством выявления дефектов сигнала, с которыми приходится сталкиваться разработчикам в ходе проверки, отладки и тестирования сложных электронных устройств.

Приборы этого семейства отличаются исключительными возможностями захвата и анализа сигнала, простотой в обращении и являются непревзойденным инструментом, позволяющим ускорить решение повседневных задач.

Самый большой в своем классе экран и интуитивно понятный интерфейс пользователя предоставляют простой доступ к большому объему информации.

Точность воспроизведения сигналов осциллографами Tektronix дает уверенность в результатах измерения:

• Высокая частота дискретизации во всех режимах и на всех каналах позволяет захватывать мельчайшие подробности сигнала (переходные процессы, искажения, крутые фронты);
• Частота дискретизации 40 Гвыб./с в одном канале у моделей с полосой пропускания 2,5 ГГц и 3,5 ГГц;
• Опция 2SR удваивает максимальную частоту дискретизации реального времени для моделей с полосой пропускания 500 МГц и 1 ГГц;
• Широкая полоса пропускания до 3,5 ГГц, согласованная для 2, 3 или 4 каналов и поддерживаемая улучшенным цифровым сигнальным процессором компании Tektronix. Выбираемый пользователем цифровой фильтр в каждом канале обеспечивает амплитудную и фазовую коррекцию и расширяет диапазон до 3,5 ГГц, позволяя улучшить точность отображения сигнала в сложных измерениях. Кроме того, цифровой фильтр каждого канала можно отключить, что позволяет воспользоваться преимуществами истинной аналоговой полосы 2,5 ГГц для приложений, требующих максимальной скорости захвата необработанных данных;
• В стандартную конфигурацию осциллографов серии DPO7000 входят выбираемые пользователем ограничительные фильтры. Эти фильтры позволяют сохранить крутизну среза, равномерность АЧХ и линейность фазы в новом частотном диапазоне, снижая влияние внеполосного шума. Теперь разработчики могут приобрести осциллограф с максимальной нужной им полосой и затем легко оптимизировать его для низкочастотных измерений;
• Очень малый уровень собственного джиттера и высокая точность развертки по вертикали позволяют выполнять прецизионные измерения;
• Самое большое в классе время захвата обеспечивает высокое разрешение и позволяет записывать длительные последовательности;
• Длинная память до 10 миллионов точек на канал в стандартной конфигурации;
• Опция расширения памяти до 400 миллионов точек в 2,5 ГГц и 3,5 ГГц моделях;
• Опция расширения памяти до 200 миллионов точек в 500 МГц и 2,5 ГГц моделях. Функция MultiView Zoom™ позволяет легко сравнивать и анализировать отдельные сегменты захваченных сигналов. Имеется возможность автоматической прокрутки записанных больших объемов с визуальным контролем или выделением различий на основе указанного математического выражения;
• Пробники с максимально высокими характеристиками позволяют регистрировать дифференциальные и несимметричные сигналы, а также выполнять измерение тока, поскольку точная проверка разрабатываемых схем зависит от возможности широкополосного доступа к критическим сигналам и захвата сигнала с максимальной достоверностью.

Возможности осциллографа DPO7354C:

• Модель с полосой пропускания 3,5 ГГц для работы с цифровыми сигналами и последовательными шинами;
• Модели общего назначения с полосой пропускания 2,5 ГГц, 1 ГГц и 500 МГц;
• Частота дискретизации в режиме реального времени до 40 Гвыб./с на одном канале и до 10 Гвыб./с на всех четырех каналах;
• Возможность записи до 400 мегавыборок с функцией MultiView Zoom™, обеспечивающей быструю навигацию;
• Максимальная скорость захвата сигнала >250000 раз в секунду;
• Выбираемые пользователем ограничительные фильтры повышают точность низкочастотных измерений;
• Настраиваемый пользовательский интерфейс MyScopeR и контекстные меню, вызываемые правой кнопкой мыши, существенно повышают эффективность работы;
• Поиск событий и маркеры облегчают понимание взаимосвязи событий;
• Система запуска PinpointR обеспечивает максимальную гибкость при настройке и позволяет комбинировать более 1400 параметров, что дает возможность справиться практически с любой ситуацией;
• Небольшой размер и малый вес;
• Самый большой в своем классе 12,1-дюймовый сенсорный экран XGA;
• Тестирование коммуникационных сигналов по маске;
• Восстановление тактовой частоты из сигналов последовательных шин;
• Запуск по 64-битному протоколу NRZ для выделения эффектов, зависящих от комбинации данных со скоростью до 1,25 Гбит/с;
• Запуск по тестовым последовательностям протокола NRZ;
• Запуск по низкоскоростным последовательным протоколам (I2C,SPI, RS-232, CAN);
• Специализированные программные решения предлагают встроенные возможности анализа Ethernet, тестирования совместимости USB 2.0, измерения джиттера, построения глазковой диаграммы, измерения мощности, анализа шины памяти DDR и проектирования сетей CAN и LIN;
• Программное обеспечение OpenChoiceR, работающее под управлением Microsoft Windows XP, обеспечивает подключение к сети и функции расширенного анализа.

Применение осциллографа DPO7354C:

• Анализ целостности сигналов, джиттера и временных характеристик;
• Проверка, отладка и измерение параметров сложных схем О;
• тладка и тестирование на совместимость с существующими стандартами телекоммуникационных последовательных потоков данных;
• Проектирование схем с низкоскоростными последовательными шинами (I2C, SPI, CAN, LIN, RS-232)
• Исследование переходных процессов;
• Измерение и анализ мощности;
• Анализ спектра.
