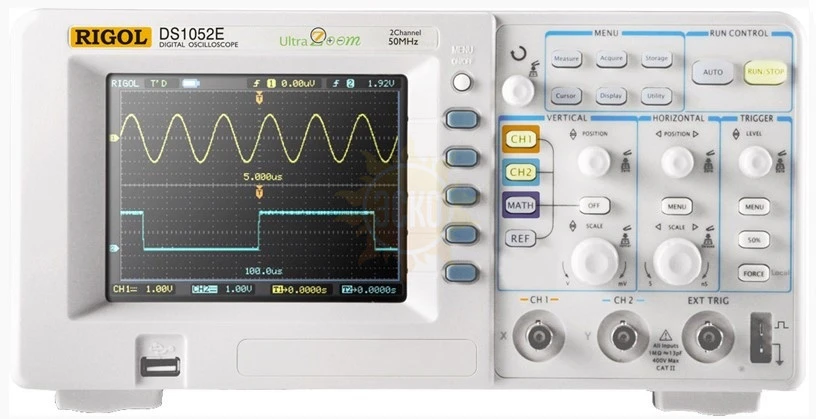

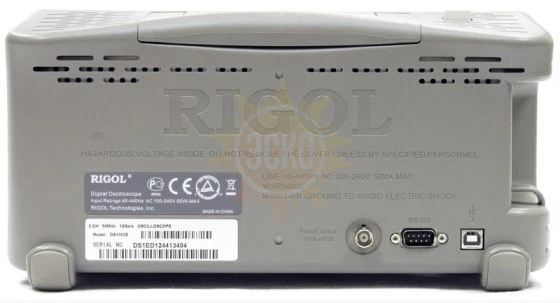

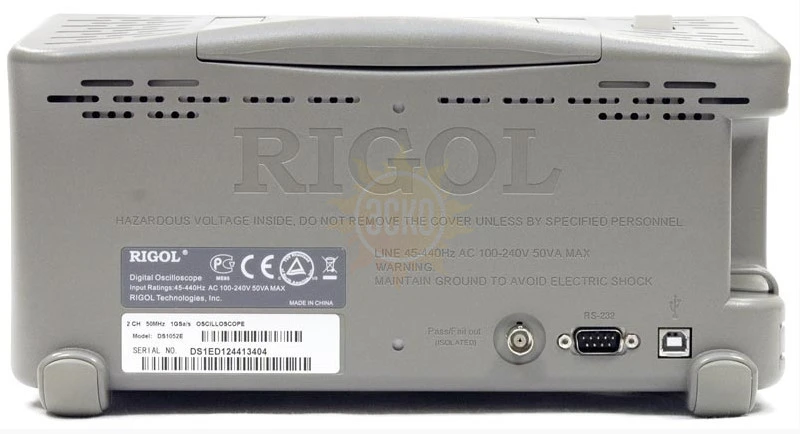

Rigol DS1052E

распечатать описание в PDF

Артикул: А88006

Полоса пропускания МГц

Частота дискретизации

500 Мвыб/с

Частота дискретизации

500 Мвыб/с

Количество каналов

Исполнение

Настольный

Объем памяти (количество точек) на канал

500К

Тип осциллографа

Цифровой запоминающий

58 089 ₽

с НДС

Внимание! В связи с резкими изменениями курса доллара цены на сайте могут отличаться от актуальных. Уточняйте точную цену у менеджера

с поверкой +3 900 ₽

Доставка в кратчайшие сроки

по Москве от 500 ₽

по России от 1000 ₽

Гарантия 3 года

Госреестр 33711-08
до 01.01.2014

Применение цифрового осциллографа DS 1052E:

Наладка электронных линий;
Проверка функционирования электронных схем;
Проверка логических взаимосвязей сигналов;
Образование и технические тренинги.

Функции цифрового осциллографа DS 1052E:

Максимальная частота дискретизации в реальном времени до 1 Гвыборки/с и эквивалентная
до 10 Гвыборок/с;
Скорость захвата до 1000 осциллограмм/с;
2 канала с полосой пропускания до 50 МГц;
Настраиваемый цифровой фильтр и регистратор осциллограмм;
20 автоматических измерений;
Курсорные измерения. Режимы: ручной, трэк и режим автоматических измерений;
10 осциллограмм, 10 настроек: хранение и воспроизведение;
Запись осциллограмм по кадрам, сохранение и воспроизведение;
Математические функции: сложение, вычитание, умножение, быстрое преобразование Фурье (БПФ);
Расширенные функций запуска: по фронту, видео, по длине импульса, задержка запуска;
Встроенная функция анализатора спектра на основе БПФ;
Автокалибровка;
Встроенный аппаратный частотометр;
Режим "годен/негоден";
Стандартный USB интерфейс. Прямая печать с помощью USB-принтеров, которые поддерживают PictBridge;
Ультракомпактный дизайн.

Програмное обеспечение UltraScope:

UltraScope разработан для цифровых осциллографов RIGOL. Пользователь может осуществлять связь между ПК и осциллографом через интерфейсы RS-232, GRIP и USB. Это позволяет управлять цифровым осциллографом с компьютера, сохранять данные параметров сигнала и форму сигнала.

Характеристики Rigol DS1052E

Параметр	Значение
Полоса пропускания	50 МГц
Частота дискретизации в реальном времени	1 ГВыб/с
Эквивалентная частота дискретизации	10 ГВыб/с
Время нарастания	7 нс
Входной импеданс	1МОм±2%
Время горизонтальной развертки	5 нс/дел до 50 с/дел
Дисплей	5,6" TFT (64k, цветной цвет LCD), 320х234
Каналы	2 канала + внешний запуск
Объем памяти	1 Mб
Чувствительность по вертикали	2мВ/дел - 10В/дел
Разрешение по вертикали	8 бит
Режим входа А1 и А2	DC, AC, земля
Режимы запуска	По фронту, видео, по длине импульса, задержка , внешняя синхронизация
Режимы запуска - развертки	Авто, нормальный, однократный
Погрешность измерения временных интервалов	±0,01%
Максимальное входное напряжение	300В DC, AC пик, (1МОм входной импеданс 10Х), 5В (Вскз, 50 Вт входной импеданс, BNC )
Математические функции	Сложение, вычитание, умножение, быстрое преобразование Фурье (БПФ)
Автоматические измерения	B пп, Вамп, Вмакс, Вмин, Вверх, Внижн, В avg , Brms , отриц. выброс, положит. выброс, частота, период, время нарастания, время спада, позитивная длительность, негативная длительность, положит. коэффициент заполнения, отрицат. коэффициент заполнения, задержка.
Курсорные измерения	Режимы: ручной, трэк и автоматических измерений
Хранение произведенных измерений	10 осциллограмм и предварительных настроек
Напряжение-питание / потребляемая мощность	100-240 В, 40 - 440 Гц. САТ II. / 50Вт Макс.
Вес	2,4Кг

Комплектация Rigol DS1052E

№	Наименование	Количество
1.	Осциллограф цифровой DS 1052E	1
2.	Кабель питания 110-220В	1
3.	Пробники	2
4.	Кабель USB	1
5.	Инструкция пользователя	1
6.	Диск с ПО	1
