DS6062 — осциллограф цифровой

распечатать описание в PDF

Артикул: 89152

Полоса пропускания МГц

600

Частота дискретизации

2,5 Гвыб/с

Частота дискретизации

2,5 Гвыб/с

Количество каналов

Исполнение

Настольный

Объем памяти (количество точек) на канал

140М

Тип осциллографа

Цифровой запоминающий

цена по запросу

с поверкой +3 900 ₽

Доставка в кратчайшие сроки

по Москве от 500 ₽

по России от 1000 ₽

Гарантия 3 года

Госреестр 54986-13
до 17.07.2024

Межповерочный интервал 1 год

Описание DS6062

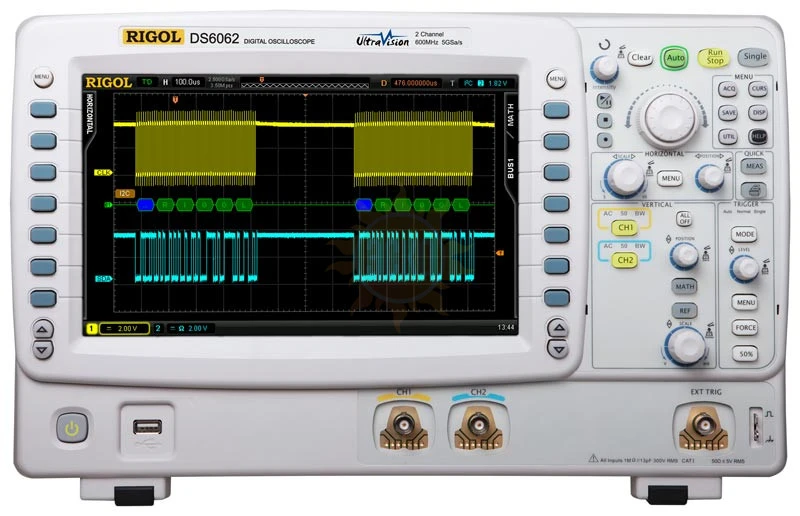

DS6062 – представитель флагманской серии осциллографов Rigol. Цифровой осциллограф DS6062 имеет расширенную систему синхронизации и декодирования потоков данных. DS6062 обладает режимом сегментированной памяти, с помощью которого можно выделить нужную область сигнала в виде кадра для сбора данных и записать в памяти до 180 тыс. кадров с последующим их воспроизведением и анализом. Новейшая технология UltraVision позволяет получить 256 градаций яркости и систему фильтрации в реальном времени. Осциллограф DS6062 отображает до 5 измеренных параметров со статистикой благодаря наличию функции автоматических измерений горизонтальных и вертикальных параметров. DS6062 можно использовать в автоматизированных измерительных системах, так как он совместим с классом С стандарта LXI.

Особенности цифрового осциллографа DS6062:

Цифровой осциллограф;
2 канала;
Полоса - 600 МГц;
Максимальная частота дискретизации: 5 Гвыб/с (реальное время);
Максимальная память: 140М точек;
Скорость захвата - 120000 осц./сек;
Покадровый регистратор - до 180000 кадров;
Технология UltraVision;
Система WaveInspector;
Расширенная синхронизация;
Работа с потоками данных: I2C, SPI, RS-232/UART, USB, FlexRay и CAN;
Дисплей: WVGA; 10,1", 800х480 точек, 8х14 делений;
Интерфейс: USB-host, 2 USB-device, GPIB (опция), LAN (LXI-C), VGA.

Характеристики DS6062

Параметр		Значение
Полоса пропускания		600 MГц
Количество каналов		2 + внешний запуск
Регистрация
Режим		Обычный Пиковый детектор (400 пс - один канал, 200 пс - два канала) Усреднение (2, 4, 8, 16, 32, 64, 128, 256, 512, 1024, 2048, 4096, 8192 выборок)
Максимальная дискретизация (реальное время)		5 Гвыб/сек (2,5 Гвыб/сек - 2 канала)
Максальная дискретизация (эквивалентная)		100 Гвыб/сек
Вход
Связь по входу		открытый, закрытый, земля
Входной импеданс		1 MΩ±1% \|\| 14 пФ ±3 пФ или 50 Ом±1,5%
Учет ослабления пробников		0,01х-1000х с шагом 1-2-5
Максимальное входное напряжение		300 Вскз CAT I, 100 Вскз CAT II
Ограничение полосы пропускания		20 МГц, 250 МГц, полный диапазон
Параметры горизонтальной системы
Скорость захвата осциллограмм		150000 осц./сек (вектор.), 180000 осц./сек (точки)
Интерполяция		(sin x)/x
Глубина записи		140 М точек (выбор 14 М; 1,4 М; 140 К; 14 К) на канал, опция - 56 М точек 70 М точек (выбор 7М; 0,7 М; 70 К; 7 К) два канала, опция - 28 М точек
Коэффициент развертки		1 нс/дел ~ 1000 с/дел, с шагом 1~2~5
Погрешность временной базы		±4 ppm
Максимальная задержка		Пред-запуск: ≥ 1 ширины экрана Пост-запуск: 1 с....100000 с
Режимы		Y-T, X-Y, самописец, задержка
Параметры вертикальной системы
Вертикальное разрешение		8 бит
Вертикальное отклонение		2 мВ/дел ~ 5 В/дел на импедансе 1 МОм 2 мВ/дел ~ 1 В/дел на импедансе 50 Ом
Диапазон смещения		Для импеданса 50 Ом ±1,2 В (2 мВ ~ 124 мВ) ±12 В (126 мВ ~ 1 В) Для импеданса 1 МОм ±2 В (2 мВ ~ 225 мВ) ±40 В (230 мВ ~ 1 В)
Полоса пропускания для аналогового периодического сигнала		600 МГц
Полоса пропускания для однократного сигнала		Полный диапазон
Низкочастотный предел		≤5 Гц (на входе BNC)
Время нарастания		≤600 пс (типичное)
Погрешность коэф. усиления		±2%
Погрешность смещения		±0,1 дел ±2 мВ ±0,5смещения на развертке 200 мВ/дел~5 В/дел ±0,1 дел ±2 мВ ±1,5смещения на развертке 2 мВ/дел~195 мВ/дел
Изоляция между каналами		≥40 дБ
Измерения
Курсорные		ручные (ΔV, ΔT, 1/ΔT), слежение, авто
Автоматические		Measurements of Maximum, Minimum, Peak-Peak Value, Top Value, Bottom Value, Amplitude, Average, Mean Square Root, Overshoot, Pre-shoot, Area, PeriodArea,Frequency, Period, Rise Time, Fall Time, Positive Pulse Width, Negative Pulse Width, Positive Duty Cycle, Negative Duty Cycle, Delay A~B , Delay A~B , Phase A~B , Phase A~B
Отображение		5 измерений одновременно
Статистика		Среднее, максимальное, минимальное, девиация, количество измерений
Частотомер		встроенный, 6 разрядов
Математические операции		A+B, A-B, A*B, A/ B, FFT, редактир. расширенные функции, логические операции
FFT окна		прямоугольник, Hanning, Blackman, Hamming
Логические операции		AND, OR, NOT, XOR
Математические функции		Intg, Diff, Log, Exp, Sqrt, Sine, Cosine, Tangent
Декодирование		Parallel (стандартно), RS-232/UART (опция), I²C (опция), SPI (опция), CAN (опция), FlexRay (опция)
Система запуска
Диапазон уровня запуска	Внутренний	±6 делений от центра экрана
	EXT	±0,8 В
Режим запуска		Авто, обычный, одиночный
Фильтрация		Срез ФВЧ (50 кГц), ФНЧ (5 кГц)
Блокировка уровня запуска		100 нс ~ 10 с
Запуск по фронту		нарастающий, спадающий, нарастающий & спадающий
Запуск по длительности импульса	условие запуска	положительная полярность импульса: >, <, = отрицательная полярность импульса: >, <, =
	диапазон установок	4 нс ~ 4 с
Запуск по скорости нарастания	условие запуска	положительная скорость: >, <, внутри диапазона отрицательная счкорость: >, <, внутри диапазона
	диапазон установок	10 нс ~ 1 с
Запуск по ранту	условие запуска	положительная или отрицательная полярность: >, <, внутри диапазона <>
	диапазон установок	4 нс ~ 4 с
Запуск по видеосигналу	Cистема	NTSC, PAL и SECAM
	Cтандарт	480P, 576P, 720P, 1080P, 1080i HDTV
Запуск по шаблону	Установка шаблона	H, L, X, нарастающий фронт, спадающий фронт
RS-232 / UART запуск	Полярность	положительная, отрицательная
	Условие запуска	Start, Error, Check Error, Data
	Скорость	2400bps, 4800bps, 9600bps, 19200bps, 38400bps, 57600bps, 115200bps, пользовательская
	Разрядность	5 бит, 6 бит, 7 бит, 8 бит
I²C запуск	Условие запуска	Start, Restart, Stop, Missing Ack, Address, Data, A&D
	Разрядность адреса	7 бит, 8 бит, 10 бит
	Диапазон	0 ~ 127, 0 ~ 255 ~ 1023
	Длина	1 ~ 5 байт
SPI запуск	Условие	CS, TimeOut
	Значение удержания	100 нс ~ 1 нс
	Разрядность	4 бит ~ 32 бит
	Установка	H, L, X
CAN запуск	Тип сигнала	Rx, Tx, CAN_H, CAN_L, Differential
	Условие запуска	SOF, EOF, Frame Type, Frame Error
	Скорость	10 kbps, 20 kbps, 33.3 kbps, 50 kbps, 62.5 kbps, 83.3 kbps, 100 kbps, 125 kbps, 250 kbps, 500 kbps, 800 kbps, 1 Mbps, User
	Точки выбора	от 5% до 95%
	Тип окна	Data, Remote, Error, OverLoad
	Тип ошибки	Bit Fill, Answer Error, Check Error, Format Error, Random Error
FlexRay запуск	Скорость	2,5 Мб/с; 5 Мб/с; 10 Мб/с
	Условие запуска	окно, символ, ошибка, TSS
USB запуск	Скорость сигнала	низкая, полная
	Условие запуска	SOP, EOP, RC, Suspend, ExitSuspend
Дисплей
Тип дисплея		диагональ 10,1” (257 мм) , ЖК, TFT матрица
Разрешение дисплея		800 (по горизонтали) × 480 (по вертикали) точек
Количество цветов		160000 цветов
Послесвечение		мин, 50 мс, 100 мс, 200 мс, 500 мс, 1 с, 2 с, 5 с, 10 с, 20 с, бесконечно
Выход для компенсации пробника
Выходное напряжение (типичное)		амплитуда 3 Вп-п
Частота (типичное)		меандр 1 кГц
Интерфейс
Стандартный		USB Host, USB-device, LAN, VGA, выход AUX (TrigOut/PassFail/Fast/GND/calibration), 10MHz input/output
Питание
Напряжение		100 ~ 240 Вэфф. AC, 50/60 Гц, CAT II
Потребляемая мощность		<150 Вт
Предохранитель		3 A, T тип, 250 В
Массо-габаритные параметры
Габаритные размеры		399 мм × 255,3 мм × 123,8 мм (ШВГ)
Вес		5,3 кг (10,8 кг с упаковкой)

№	Наименование	Количество
1.	Осциллограф цифровой DS6062	1
2.	Осциллографические щупы 600 МГц	2
3.	Сетевой кабель	1
4.	Крышка на переднюю панель	1
5.	USB кабель для подключения к ПК	1
6.	Краткое руководство по эксплуатации	1
7.	CD диск с руководством по эксплуатации и программным обеспечением	1

Дополнительная комплектация DS6062:

(Поставляется за отдельную плату)

№	Наименование
1.	Комплект для монтажа в стойку RM-DS-6
2.	Адаптер USB-GPIB
3.	Пассивный пробник RP2200
4.	Пассивный пробник RP3300A
5.	Пассивный пробник RP3500A
6.	Пассивный пробник RP5600A
7.	Пассивный пробник RP6150A
8.	Дифференциальный активный пробник RP7150A
9.	Высоковольтный пробник RP1300H
10.	Высоковольтный пробник RP1050H
11.	Токовый пробник RP1001C
12.	Токовый пробник RP1002C
13.	Токовый пробник RP1003C
14.	Токовый пробник RP1004C
15.	Токовый пробник RP1005C
16.	Блок питания для токовых пробников RP1000P
17.	Дифференциальный высоковольтный пробник RP1025D
18.	Дифференциальный высоковольтный пробник RP1050D
19.	Дифференциальный высоковольтный пробник RP1100D
20.	Адаптер 50 Ом RT50J
21.	Опция декодирования RS232/UART SD-RS232-DS6
22.	Опция декодирования I²C/SPI SD-I2C/SPI-DS6
23.	Опция декодирования CAN SD-CAN-DS6
24.	Опция декодирования FlexRay SD-FlexRay-DS6
25.	Опция декодирования SD-COMBO-DS6
