Описание DSAZ632A
Осциллографы цифровые запоминающие DSOZ592A, DSAZ592A, DSOZ632A, DSAZ632A предназначены для измерений амплитудных и временных характеристик электрических сигналов, исследования формы сигнала по осциллографическим каналам.
Описание осциллографа цифрового запоминающего DSAZ632A:
Принцип действия осциллографа основан на высокоскоростном аналого-цифровом преобразовании входного сигнала в реальном времени, предварительной аппаратной обработке сигнала и записи сигнала в память осциллографа. В результате обработки сигнала, а также в соответствии с настройками осциллографа, выделяется часть сигнала, предназначенная для отображения на экране. Эта часть сигнала направляется в центральный процессор, где происходит его математическая и статическая обработка перед выводом на экран без искажения измерительной информации. В случае изменения режима или настроек осциллографа из памяти извлекается новая часть сигнала и пересылается в центральный процессор для отображения на экране.
Конструктивно осциллографы выполнены в виде настольного моноблока. Осциллографы моделей DSOZ592A, DSAZ592A отличаются от моделей DSOZ632A, DSAZ632A значениями полосы пропускания и времени нарастания/ спада импульса. Кроме того, модели осциллографов серии DSA в отличие от моделей серии DSO позволяют проводить измерения характеристик фазового дрожания.

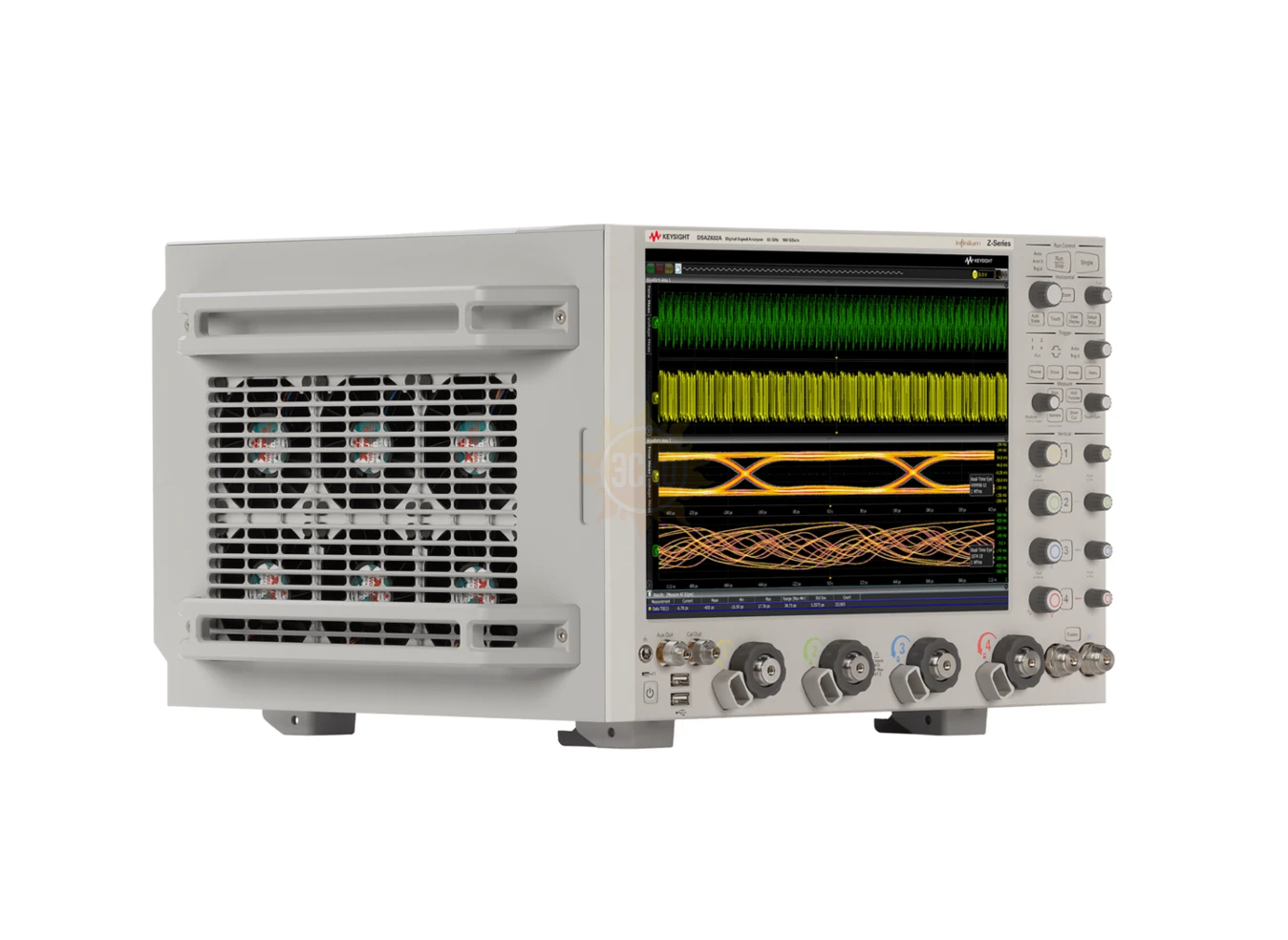

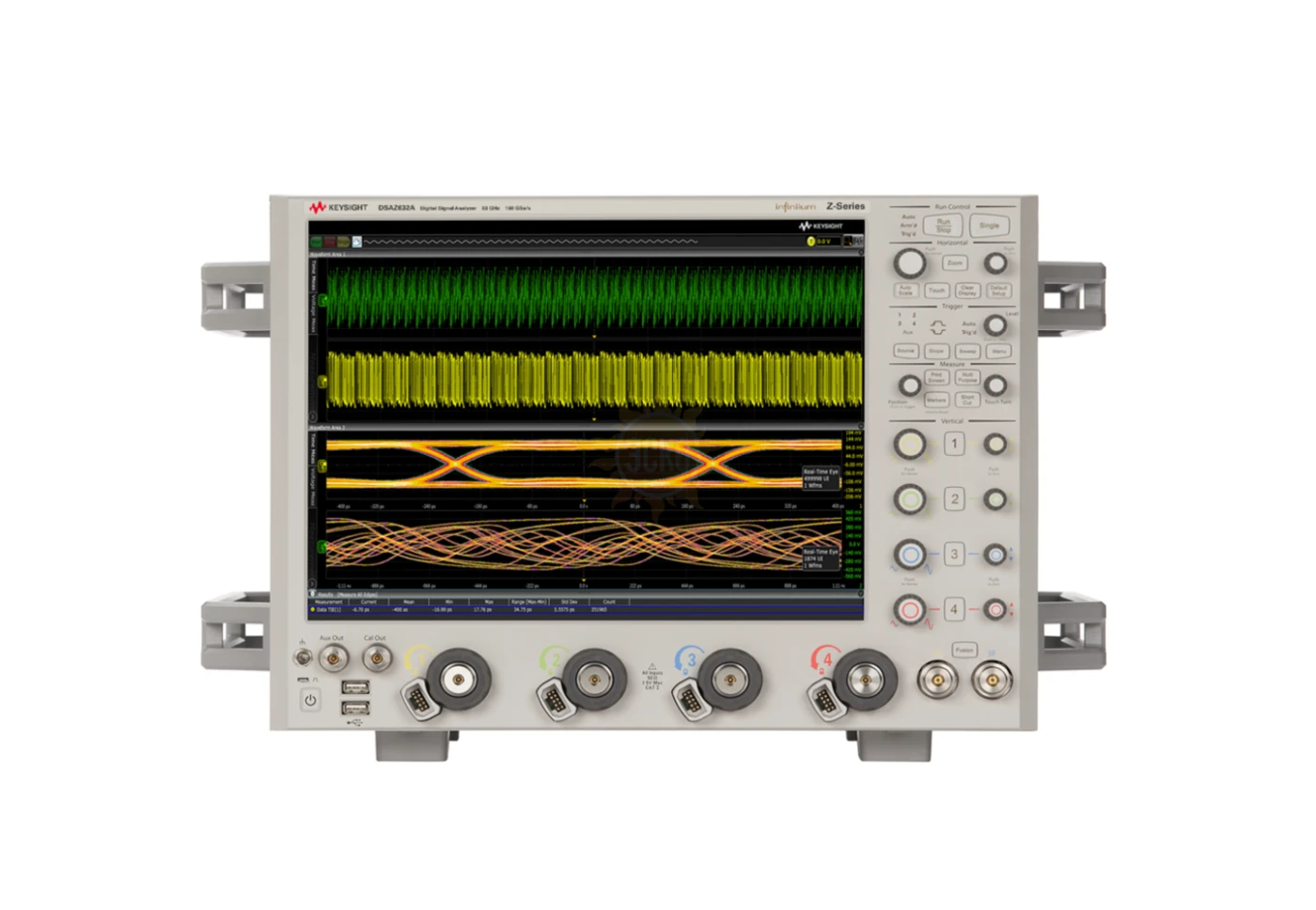

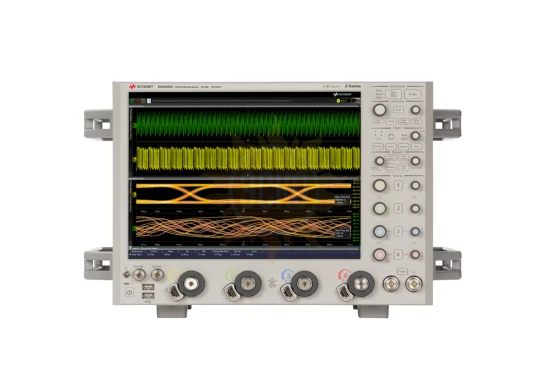

На передней панели осциллографа расположены: цветной сенсорный ЖК-дисплей; клавиши, позволяющие выбирать режим работы и установку параметров; гнездо порта USB 2.0 для сохранения сигналов и настроек осциллографа на картах энергонезависимой памяти; гнезда для подачи аналоговых сигналов; гнездо сигнала внешней синхронизации.
Осциллографы позволяют проводить автоматические и курсорные измерения амплитудно-временных параметров входного сигнала с выводом результатов измерений на экран дисплея. Осциллографы имеют возможность подключения к персональному компьютеру и функцию программирования через интерфейс USB, GPIB или LAN. Установки осциллографа, копии экрана и осциллограммы сохраняются во внутренней памяти или на внешнем персональном компьютере.
Характеристики DSAZ632A
| Параметр | Значение | |
| DSOZ592A, DSAZ592A | DSOZ632A, DSAZ632A | |
| Количество входных каналов | 1 (2 с опцией N2128A) | |
| Полоса пропускания (по уровню – 3 дБ), ГГц | 59 | 62 |
| Максимальная частота дискретизации, Гвыб/с: - одноканальный режим - двухканальный режим |
160 80 |
|
| Время нарастания/ спада, пс (от 10 до 90 %), не более | 7,5 | 7,0 |
| Входное сопротивление каналов, Ом | 50 | |
| Развязка между двумя каналами с равными коэффициентами отклонения Коткл (для опции N2128A), дБ: для режима RealEdge (1,85 мм) - от 0 до 40 ГГц - от 40 ГГц до максимального значения частоты для режима Standard (3,5 мм) - от 0 до максимального значения частоты |
70 60 70 |
|
| Система вертикального отклонения | ||
| Разрешающая способность по вертикали, бит | 8 (12 с усреднением) | |
| Динамический диапазон, делений | ±4 от центра экрана | |
| Диапазон установки коэффициента отклонения Коткл | от 1 мВ/ дел до 1 В/ дел в последовательности 1; 2; 5 | |
| Пределы допускаемой абсолютной погрешности установки коэффициента отклонения Δоткл, мВ/дел | ±0,025 · 8 [дел] · Коткл при Коткл до 5 мВ/дел ±0,020 · 8 [дел] · Коткл при Коткл свыше 5 мВ/дел |
|
| Диапазон установки напряжения смещения Uсмещ, В | ±0,4 при Коткл от 1 до 49 мВ/дел; ±0,9 при Коткл от 50 до 79 мВ/дел включ.; ±1,6 при Коткл св. 80 до 134 мВ/дел включ.; ±3,0 при Коткл от 135 до 239 мВ/дел включ.; ±4,0 при Коткл от 240 мВ/дел до 1 В/дел |
|
| Пределы допускаемой абсолютной погрешности установки напряжения смещения Δсмещ, В | ±[0,02· Uсмещ + 0,01·8·(дел) · Коткл] при напряжении входного сигнала до 3,5 В; ±[0,02· Uсмещ + 0,01·8·(дел) · Коткл + 1 мВ] при напряжении входного сигнала свыше 3,5 В |
|
| Пределы допускаемой абсолютной погрешности курсорных измерений напряжения постоянного тока, В: - двумя курсорами - одним курсором |
±(КΔоткл + Кр) ±(КΔоткл + Δсмещ + Кр/2), где КΔоткл – коэффициент, численно равный Δоткл, В; Кр – разрешение, Кр = 0,004∙8∙К; К – коэффициент, численно равный значению Коткл, В |
|
| Максимальное значение входного напряжения, В | ± 5 | |
| Максимальное среднее квадратическое значение собственных шумов Uш при Коткл, мВ: - 10 мВ/дел - 50 мВ/дел - 100 мВ/дел - 1 В/дел |
0,96 3,15 6,20 60,00 |
1,0 3,3 6,4 63,0 |
| Система горизонтального отклонения | ||
| Диапазон установки коэффициентов развертки | от 2 пс/дел до 20 с/дел | |
| Пределы допускаемой относительной погрешности опорного генератора δо | ±(0,1·10-6 + 0,1·Тэ ·10-6), где Тэ – коэффициент, численно равный количеству лет эксплуатации осциллографа без калибровки |
|
| Пределы допускаемой абсолютной погрешности измерений временных интервалов с помощью курсоров (СКЗ), с: - без усреднения - с усреднением более 256 |
5∙[(К2нт + S2)]-2 + δо∙tизм 0,3125∙[(К2нт + S2)]-2 + δо∙tизм, где Кнт – коэффициент, численно равный отношению N/Tнар; N – уровень собственного шума (СКЗ), В; Tнар – время нарастания выходного напряжения, с; S – джиттер внутреннего опорного генератора (СКЗ), с; tизм – измеренный осциллографом временной интервал |
|
| Джиттер внутреннего опорного генератора (СКЗ), фс, не более: - до 10 мкс - 100 мкс - 1 мс - 10 мс - 100 мс |
50 75 100 150 200 |
|
| Пределы допускаемой абсолютной погрешности измерений джиттера при измерении интервалов времени (СКЗ), с | ±(К2нт + S2)-2 | |
| Пределы допускаемой абсолютной погрешности измерений джиттера при измерении периода (СКЗ), с | [2·(К2нт + S2)]-2 | |
| Пределы допускаемой абсолютной погрешности измерений джиттера при измерении цикл-цикл (СКЗ), с | [3·(К2нт + S2)]-2 | |
| Синхронизация | ||
| Виды запуска | автоматический, ждущий, однократный, принудительный | |
| Чувствительность: - низкая - высокая |
2,0 деления от 0 до 22 ГГц 0,3 деления от 0 до 18 ГГц 1,0 деление от 18 до 22 ГГц |
|
| Минимальная ширина импульса для запуска | 250 пс аппаратно; 40 пс с программой InfiniiScan |
|
| Диапазон уровней входного сигнала внутренней синхронизации | ±4 деления или ± 4 В в зависимости, что меньше; ±5 В при значении входного сигнала ±5 В |
|
| Общие характеристики | ||
| Габаритные размеры (ширина × высота × длина) (без креплений), мм, не более | 508 × 338 × 493 | |
| Масса, кг, не более | 32,2 | |
| Напряжение электропитания при частоте 50/60 Гц, В | от 100 до 240 | |
| Потребляемая мощность, В·А, не более | 1350 | |
| Условия эксплуатации: - температура окружающего воздуха - относительная влажность окружающего воздуха - атмосферное давление |
от +15 до +25 °C от 30 до 80 % от 84 до 106 кПа |
|
Комплектация DSAZ632A
| № | Наименование | Количество |
| 1. | Осциллограф цифровой запоминающий DSAZ632A | 1 |
| 2. | Руководство по эксплуатации (компакт-диск с PDF файлом) | 1 |
| 3. | Методика поверки | 1 |
| 4. | Паспорт | 1 |
