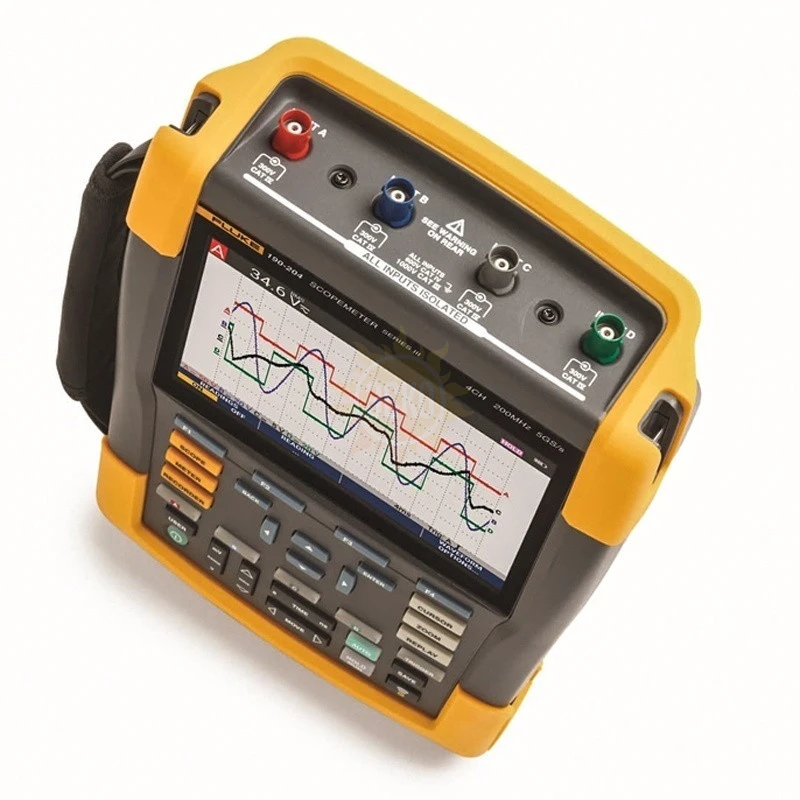

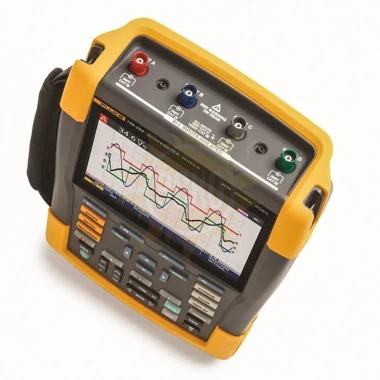

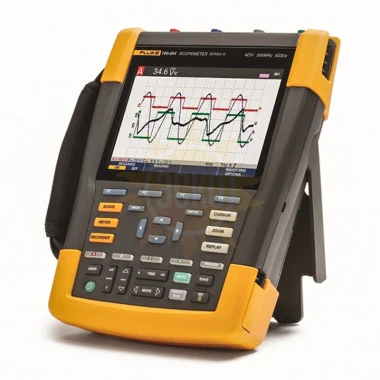

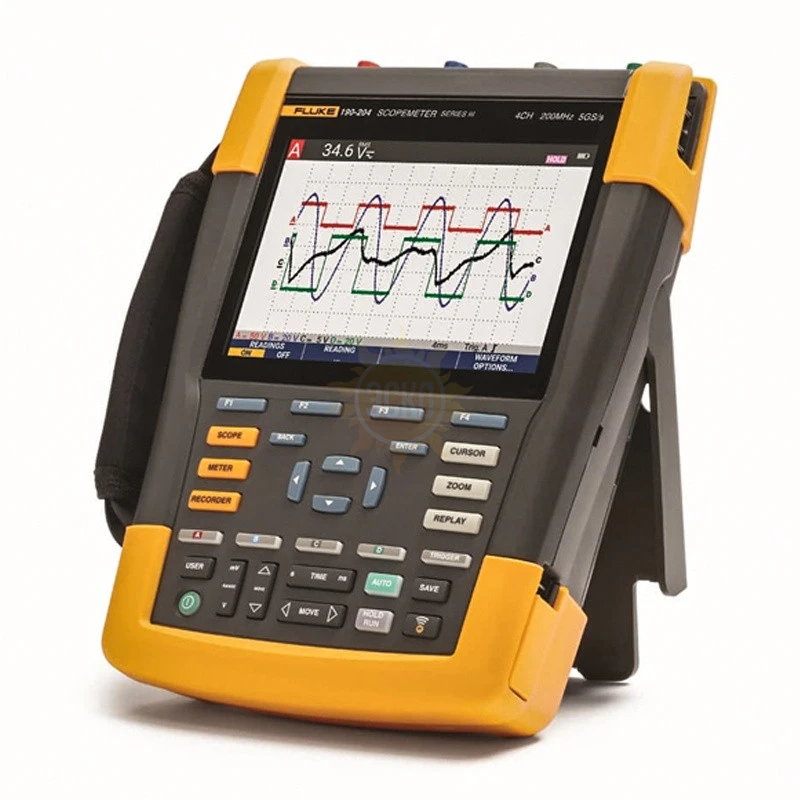

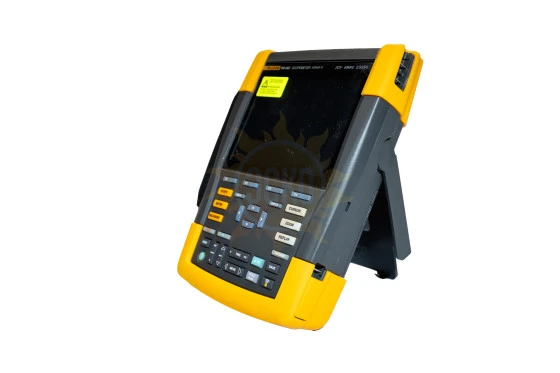

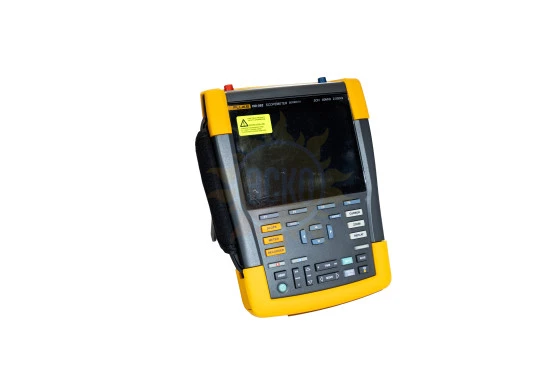

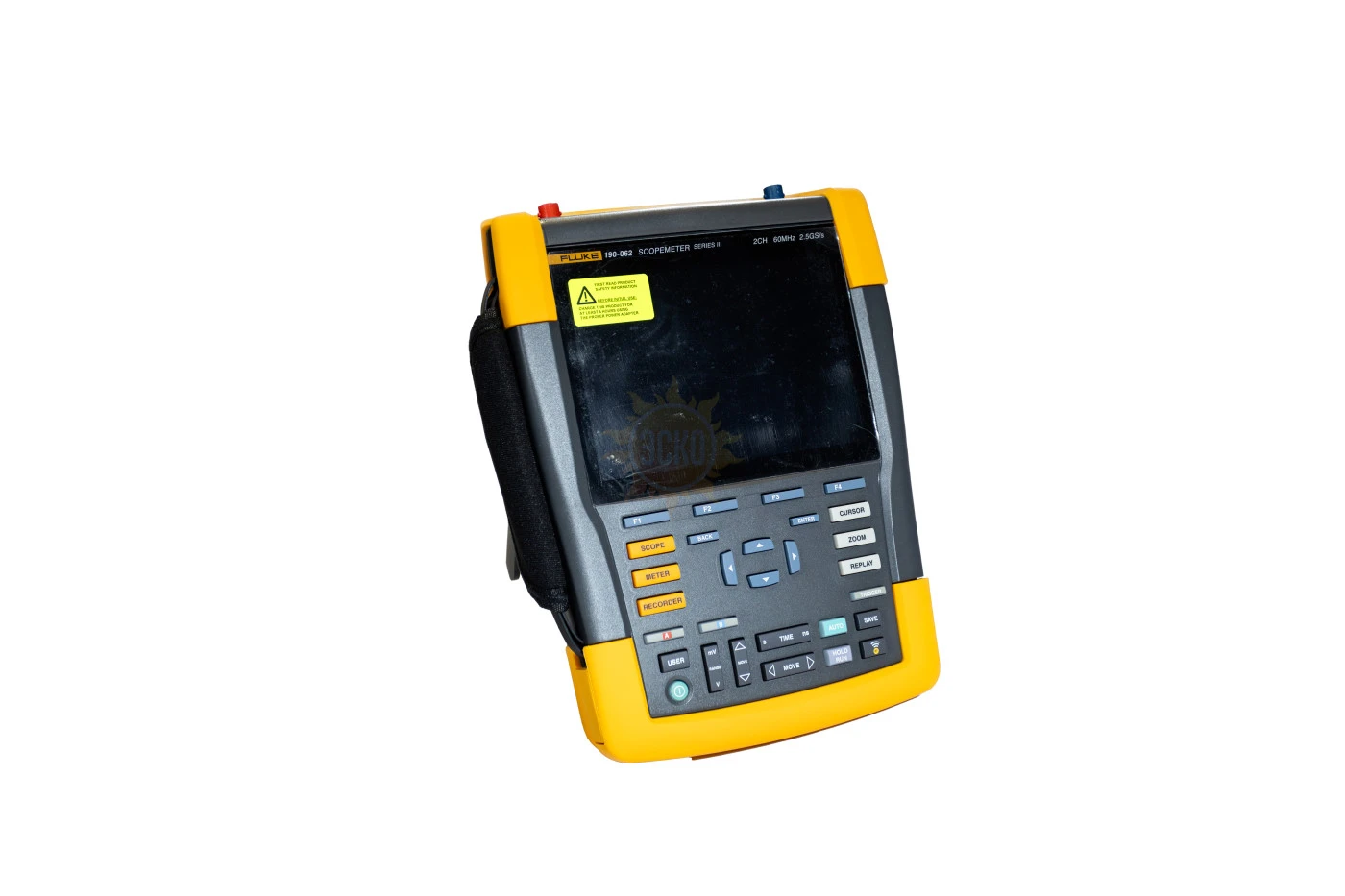

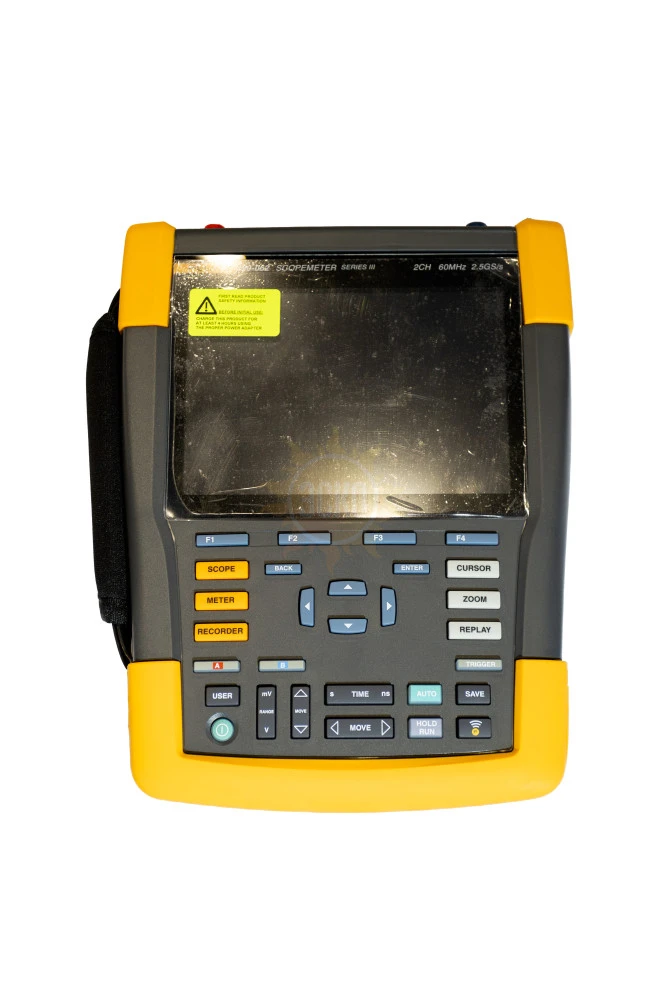

Fluke 190-204-III — осциллограф-мультиметр цифровой четырехканальный 200 МГц

Высокопроизводительные портативные осциллографы, разработанные для работы в суровых условиях.

Инструменты для тестирования Fluke 190 серии III ScopeMeter® разработаны для того, чтобы идти туда, куда вы идете, и решать практически любые задачи по устранению неполадок на этом пути. Эти тестовые инструменты CAT III мощностью 1000 В/CAT IV мощностью 600 В сочетают в себе надежную переносимость с высокой производительностью настольных осциллографов, что позволяет с легкостью решать задачи установки, ввода в эксплуатацию и технического обслуживания промышленного оборудования, автоматизации и управления технологическими процессами, а также электроники преобразования мощности - от постоянного тока до 500 МГц.

Выберите одну из двух или четырехканальных моделей с широким диапазоном вариантов пропускной способности. Быстрая частота дискретизации до 5,0 ГС/с, разрешение 200 пс и глубокая память 10 000 выборок на канал позволяют с высокой точностью фиксировать и отображать детали формы волны, шум и другие помехи. Выполните измерения, связанные с синхронизацией или амплитудой, в трехфазных или трехосевых системах управления или просто сравните и сопоставьте несколько тестовых точек в тестируемой цепи. Такие функции, как безбумажный рекордер TrendPlot™, режим ScopeRecord™, запуск подключения и просмотра™ и уникальная функция воспроизведения на 100 экранов, помогают быстро диагностировать проблемы, чтобы минимизировать затраты на ремонт и время простоя. Эти функции делают осциллографы простыми в использовании, особенно при диагностике наиболее сложных проблем, таких как сложные формы сигналов, индуцированный шум, прерывистые события и колебания или дрейф сигнала.

Особенности и преимущества осциллографа-мультиметра цифрового четырехканального 200 МГц Fluke 190-204-III:

• До четырех независимых плавающих изолированных входов, до 1000 В;
• Дискретизация в реальном времени до 5 ГС/с (в зависимости от модели и используемых каналов);
• Глубокая память: 10 000 точек на запись формы сигнала трассировки (режим области видимости);
• CAT III 1000 В/CAT IV 600 В прибор с рейтингом безопасности для промышленных сред;
• До семи часов работы от батареи с помощью BP291;
• Большой, яркий цветной дисплей легко просматривать практически в любой среде;
• Легко хранить и просматривать исторические данные и передавать их на ПК через USB или Wi-Fi;
• Удобная дверца для доступа к батарее для быстрой замены батареи в полевых условиях;
• Класс защиты IP51, защита от пыли и капель;
• Запуск подключения и просмотра для интеллектуального автоматического запуска быстрых, медленных и даже сложных сигналов;
• Частотный спектр с использованием БПФ-анализа;
• Автоматический захват и воспроизведение 100 экранов;
• Режим ScopeRecord дает 30 000 точек на входной канал для анализа низкочастотных сигналов;
• Режим безбумажного самописца TrendPlot с глубокой памятью для долгосрочных автоматических измерений;
• количество DMM 5000, включенных в 2-канальные модели.

Безопасно измерять от мВ до кВ

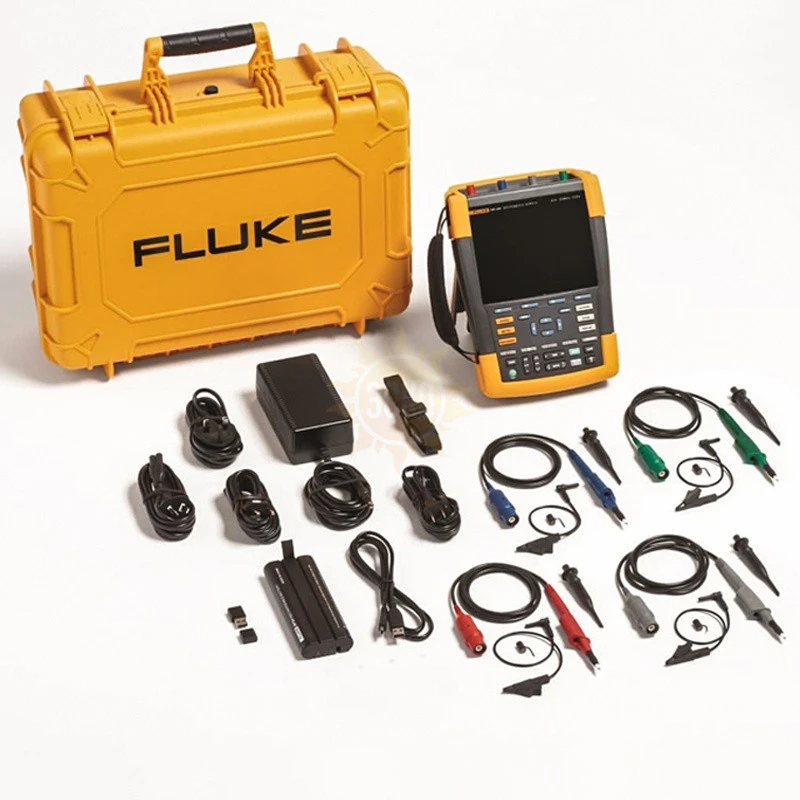

Независимо изолированные входы позволяют проводить измерения в смешанных цепях с различными ссылками на заземление, снижая риск случайного короткого замыкания. Обычные стендовые осциллографы без специальных дифференциальных зондов и изолирующих трансформаторов могут ссылаться только на измерения линейной мощности заземления. Измерительные приборы ScopeMeter 190 серии III разработаны для широкого диапазона применения от мВ до кВ, поэтому вы готовы ко всему, от микроэлектроники до высоковольтных электрических применений в тяжелых условиях. Конфигурации 190 серий III 60 МГц и 100 МГц включают зонды VPS421 100:1 для приложений с более высоким напряжением, в то время как конфигурации 200 МГц и 500 МГц включают зонды VPS410-II 10:1, подходящие как для микроэлектроники, так и для приложений с более высоким напряжением.

IP-51 рассчитан на жесткие условия эксплуатации

Прочные и ударопрочные испытательные инструменты ScopeMeter предназначены для работы в грязных и опасных средах. Благодаря герметичному корпусу он выдерживает пыль, капли, влажность и атмосферные загрязнители. Каждый раз, когда вы обращаетесь за тестовым инструментом ScopeMeter, вы можете быть уверены, что он будет надежно работать, куда бы вас ни привела ваша работа.

Подключение по USB и Wi-Fi

Fluke 190 Series III предлагает два USB-порта, электрически изолированных от измерительных входных цепей, что позволяет быстро и легко передавать данные на ПК, архивировать и обмениваться осциллограммами с производителями оборудования, коллегами и сотрудниками службы поддержки или сохранять осциллограммы, снимки экрана и настройки приборов на USB-запоминающие устройства для последующего использования. Легко переносите сохраненные файлы с помощью USB-накопителя, прямого подключения через интерфейс USB или дополнительного подключения по Wi-Fi. Эти файлы могут быть использованы для дальнейшей обработки данных или в программном обеспечении FlukeView-2 для более детального изучения сигналов.

Запуск подключения и просмотра

Запуск подключения и просмотра обеспечивает мгновенное и стабильное отображение без необходимости настройки настроек. Если вы использовали другие области, вы знаете, насколько сложным может быть запуск. Если настройки неверны, результаты могут быть нестабильными или неверными. Функция подключения и просмотра автоматически настраивает правильное срабатывание, распознавая шаблоны сигналов. Не прикасаясь к кнопке, вы получаете стабильное, надежное и воспроизводимое отображение практически любого сигнала, включая сигналы привода двигателя и управления. Это особенно быстро и удобно, когда вы измеряете несколько тестовых точек в быстрой последовательности.

Встроенный цифровой мультиметр

Удобно переключаться с анализа формы волны на точные измерения мультиметром с помощью встроенного цифрового мультиметра с числом отсчетов 5000 на двухканальных моделях 190 серии III. Функции измерения включают в себя Vdc, Vac, Vac+dc, сопротивление, непрерывность и проверку диодов. Измерьте ток и температуру с помощью подходящего шунта, зонда или адаптера с широким диапазоном коэффициентов масштабирования.

Режим ScopeRecord™ для записи сигналов с высоким разрешением

Память ScopeRecord хранит до 30 000 или более точек данных на канал, фиксируя быстрые прерывистые события и сбои продолжительностью до 8 нс. (Два набора многоканальных записей могут быть сохранены во внутренней памяти для последующего анализа.)

• Записывает такие события, как ИБП, циклы питания или запуска двигателя
• В режиме "Остановка при срабатывании" тестовый инструмент ScopeMeter автоматически распознает сбой питания и сохраняет предшествующие ему данные формы сигнала

Безбумажный регистратор TrendPlot— записывает до 11 дней, чтобы помочь вам находить периодические неисправности

Самые трудные ошибки, которые можно найти, - это те, которые случаются только время от времени. Эти прерывистые события могут быть вызваны плохими соединениями, пылью, грязью, коррозией или просто поврежденной проводкой или разъемами. Перебои в работе линий, провалы, набухания и перебои, а также запуск и остановка двигателя также могут привести к остановке машины. Возможно, вас не будет рядом, когда это произойдет, но тестовый инструмент Fluke 190 Series III ScopeMeter будет.

• Постройте график минимальных и максимальных пиковых значений и среднего значения с течением времени
• Постройте любую комбинацию до четырех показаний, включая напряжения, усилители, температуру, частоту и фазу для всех входов, все с отметкой времени и даты для точного определения неисправностей

Программное обеспечение FlukeView™ 2 ScopeMeter для документирования, архивирования и анализа

Получите больше информации о своем инструменте тестирования ScopeMeter с помощью программного обеспечения FlukeView 2 ScopeMeter для Windows.

• Документация—передача сигналов, экранов и данных на ваш компьютер для печати или импорта данных в отчет
• Добавьте текст в настройки инструмента тестирования ScopeMeter—дайте операторам рекомендации при вызове настроек
• Архив—создайте библиотеку осциллограмм для удобства использования или сравнения осциллограмм
• Анализ—используйте курсоры или экспортируйте данные в другую программу анализа
