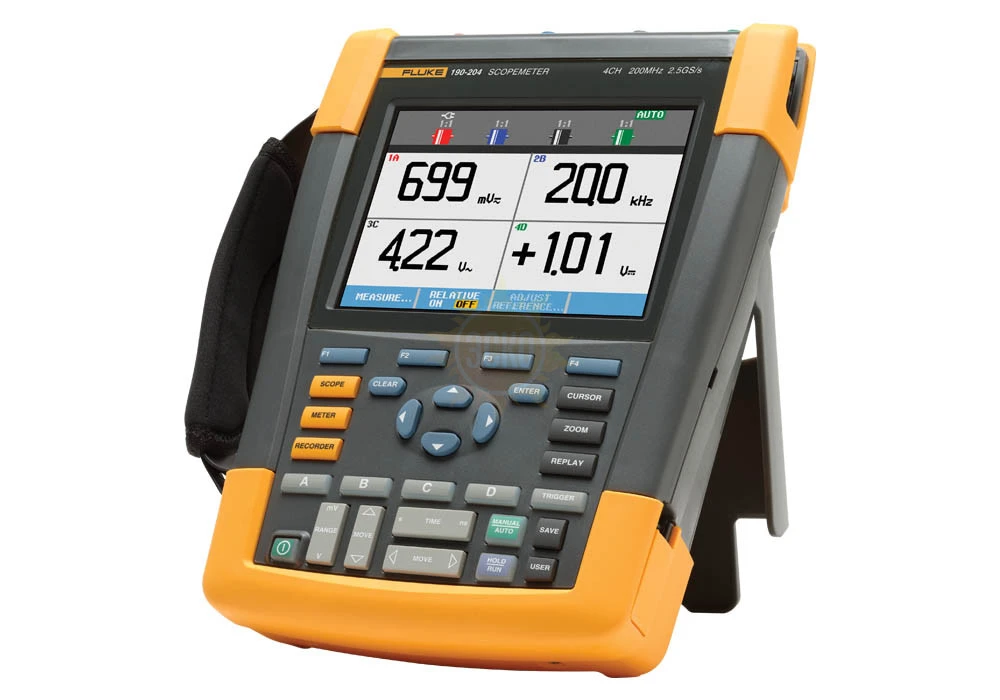

Fluke 190-204 — 4-х канальный переносной осциллограф (200 МГц) без комплекта SCC290

распечатать описание в PDF

Артикул: 3894409

Fluke 190-204 — 4-х канальный переносной осциллограф (200 МГц) без комплекта SCC290

Полоса пропускания МГц

200

Количество каналов

Исполнение

Портативный

Объем памяти (количество точек) на канал

10К

Снят с производства

Доставка в кратчайшие сроки

по Москве от 500 ₽

по России от 1000 ₽

Гарантия 1 год

Госреестр 67694-17
до 02.06.2022

Межповерочный интервал 2 года

ТД «ЭСКО» официальный дистрибьютор Fluke Industrial в России

Описание Fluke 190-204

Новый осциллограф Fluke ScopeMeter 190-204 (200 МГц) отвечает самым высоким требованиям по безопасности и сочетает в себе прочность и портативность с функциональностью настольного осциллографа. Этот надежный осциллограф предназначен для специалистов по профилактическому обслуживанию и техников производственных предприятий и может использоваться в суровых, загрязненных и опасных условиях для проверки любого оборудования - от микроэлектроники до мощных электронных устройств.

Особенности 4-х канального переносного осциллографа Fluke-190-204:

Новые модели Fluke 190 серии II включают в себя все функции стандартного осциллографа ScopeMeter, включая TrendPlot™, запуск развертки Connect-and-View™, ScopeRecord™ и многие другие:

Четыре электрически изолированных входа
Категория безопасности CAT III 1000 В / CAT IV 600 В
Имеются модели с частотой 100 МГц и 200 МГц
Однократная регистрация, длительность импульса и синхронизация развертки по видеосигналу
Высокая частота выборки: до 2,5 Гвыб/с с разрешением до 400 пс
Объемная память: регистрация 10 000 измерений на канал для построения осциллограммы позволяет выполнять подробный анализ измерений.
Класс IP-51 по защите от пыли и влаги для работы в жестких условиях
Изолированные USB-порты для подключения устройств
Стандартное время работы от нового литиево-ионного аккумулятора составляет 8 часов
Легкий доступ к крышке батарей позволяет осуществлять быструю замену аккумуляторной батареи
Удобная прорезь для фиксации и запирания осциллографа, когда он оставлен без присмотра.

Характеристики Fluke 190-204

Параметр	Значения
Характеристики
Полоса пропускания	200 МГц
Максимальная частота выборки реального времени	2,5 Гвыб/с
Входы	4
Плавающие входы	до 1000 В между входами, опорным уровнем и землей
Развертка по времени	от 5 нс до 2 мин. /деление
Чувствительность на входах	2 мВ-100 В/деление
Типы запуска развертки	Connect-and-View™, Connect-and-View™, cвободный ход, однократная, по фронту, с задержкой, видео, избирательный по ширине импульса, внешний, по двум фронтам и по событию (n-й период)
Регистрация всплесков	8 нс
Измерения осциллографом	Курсорные: 7 Автоматические: 30
Максимальная длина записи	Осциллограмма: 27500 точек на вход Экраны: 10000 точек на вход
Память	Экраны с настройками: 15 Запись для воспроизведения с настройками: 2
Дисплей	153 мм полноцветный ЖКД с высокой частотой обновления
Послесвечение	Затухание, как на аналоговом осциллографе
Сравнение осциллограмм	автоматическое сравнение с эталоном «в допуске/не в допуске»
Требования к окружающей среде
Диапазон рабочих температур	от 0 ºC до 40 ºC с аккумуляторами от 0 ºC до 50 ºC без аккумуляторов
Температура хранения	от -20 °C до +60 °C
Высота над уровнем моря при эксплуатации	До 2000 м для CAT IV 600 В, CAT III 1000 В До 3000 м для CAT III 600 , CAT II 600 В
Соответствие стандартам электробезопасности
Рейтинг электробезопасности	1000В CAT III/600В CAT IV (EN61010-1)
Механические и общие характеристики
Размер	270 x 190 x 70 мм
Вес	2,2 кг
Время работы от аккумуляторов	Li-ion: До 7 часов
USB-интерфейс	Изолированные порты USB для подключения устройств памяти и подключения к ПК

Комплектация Fluke 190-204

№	Наименование	Модификации		Количество
№	Наименование	190-204	190-204/S	Количество
1.	4-х канальный переносной осциллограф (200 МГц) Fluke 190-204	•	•	1
2.	Комплект SCC290 (комплект ПО FlukeView + жёсткий футляр-кейс для переноски C290)		•	1
3.	VPS410 комплект щупов для измерения напряжения (один красный, один синий, один серый, один зеленый)	•	•	1
4.	BC190 зарядное устройство/сетевой адаптер	•	•	1
5.	BP291 литий-ионная батарея высокой емкости 4800 мАч	•	•	1
6.	Наручный ремень (прикреплен к прибору)	•	•	1
7.	Наручный ремень	•	•	1
8.	Руководство пользователя на нескольких языках на компакт-диске	•	•	1
9.	Демонстрационная версия FlukeView ScopeMeterDdemo (ограниченная функциональность)	•	•	1
10.	Интерфейсный кабель USB	•	•	1
