GDS-72102E — осциллограф цифровой запоминающий

распечатать описание в PDF

Артикул: 00-00001742

GDS-72102E — осциллограф цифровой запоминающий

Полоса пропускания МГц

100

Частота дискретизации

1 Гвыб/с

Частота дискретизации

1 Гвыб/с

Количество каналов

Исполнение

Настольный

Объем памяти (количество точек) на канал

10М

Тип осциллографа

Цифровой запоминающий

138 345 ₽

с НДС

Внимание! В связи с резкими изменениями курса доллара цены на сайте могут отличаться от актуальных. Уточняйте точную цену у менеджера

с поверкой +3 900 ₽

Доставка в кратчайшие сроки

по Москве от 500 ₽

по России от 1000 ₽

Гарантия 3 года

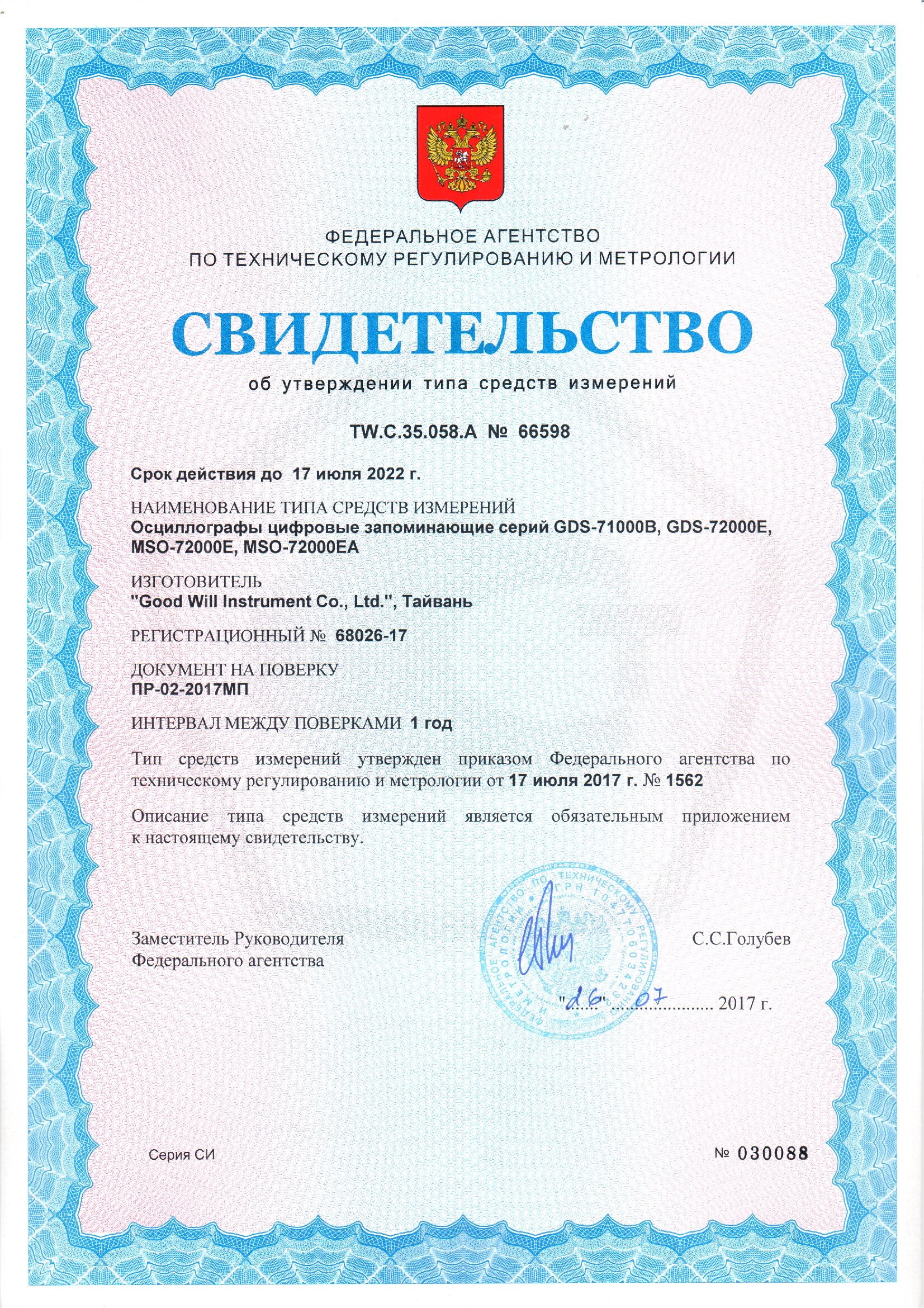

Госреестр 68026-17
до 17.07.2027

Межповерочный интервал 1 год

ТД «ЭСКО» официальный дистрибьютор GW Instek в России

Особенности осциллографов цифровых запоминающих GDS-72072E, GDS-72074E, GDS-72102E, GDS-72104E, GDS-72202E, GDS-72204E:

Количество каналов 2, 4;
Полоса пропускания 70, 100 и 200 МГц;
Максимальная частота дискретизации: 1 ГГц;
Максимальный объем памяти 10 МБ;
Технология VPO: визуализация сигнала в режиме аналогового осциллографа (скорость обновления экрана 120.000 осц./с);
Сбор данных: выборка, пиковый детектор, усреднение, интер. Sin X/x;
Режим сегментированной памяти (до 29,000 сегментов);
Режим «Поисковая машина» для поиска событий по заданным условиям;
28 видов автоматических измерений параметров, курсорные измерения;
Режим автоизмерения временных задержек (8 параметров);
Функция автоустановки параметров развертки, запуска;
Функции математики: +, -, x, ?, встроенный редактор формул;
Частотный анализ (БПФ): на участке 1 МБ (БПФ с.к.з./ БПФ дБ);
Цифровой фильтр (ВЧ/НЧ) с ручной регулировкой;
Режимы растяжки окна, самописец и XY;
Внутренняя память: 24 осциллограммы, 20 профилей настроек;
Синхронизация и декодирование сигналов I2C, SPI*, UART, CAN, LIN;
Регистратор данных до 100 часов, интервал регистрации от 2 с.;
Интерфейсы: USB 2.0 для управления и сохранения данных, LAN;
Цветной WVGA TFT-дисплей (20 см);
Вывод данных на печать (поддержка PictBrige).

* Примечание: Для работы на шине SPI требуется модель, как минимум с 3-мя входными каналами (72074E, 72104E, 72204E).

Характеристики GW Instek GDS-72102E

Тип осциллографа	Цифровой
Число каналов	2
Полоса пропускания	100 МГц
Максимальная частота дискретизации	1 ГГц
Максимальный объем памяти	10 МБ
АЦП (бит)	8
Сопротивление входа	1 МОм
Особенности	Технология VPO - визуализация сигнала в режиме аналогового осциллографа (скорость обновления экрана 120.000 осц./с). Автоматические и курсорные измерения. Режимы растяжки, самописца и XY. Синхронизация по длительности импульса и ТВ. Математические функции и БФП. Цифровые фильтры. Режим сегментированной памяти (до 29,000 сегментов). Режим «Поисковая машина». Синхронизация и декодирование сигналов I2C/UART/CAN/LIN. Память - 24 осциллограммы, 20 профилей. Регистратор данных до 100 часов. Вывод данных на печать (поддержка PictBrige).
Интерфейс	USB, LAN
Дисплей	TFT, 20,0, 800х480, 8X10
Масса (кг)	2,8

Комплектация GW Instek GDS-72102E

№	Наименование	Количество
1.	Осциллограф цифровой запоминающий GDS-72102E	1
2.	Шнур питания	1
3.	Делитель 1:1/1:10 (2/4 по числу каналов)	1
4.	Руководство по эксплуатации	1
