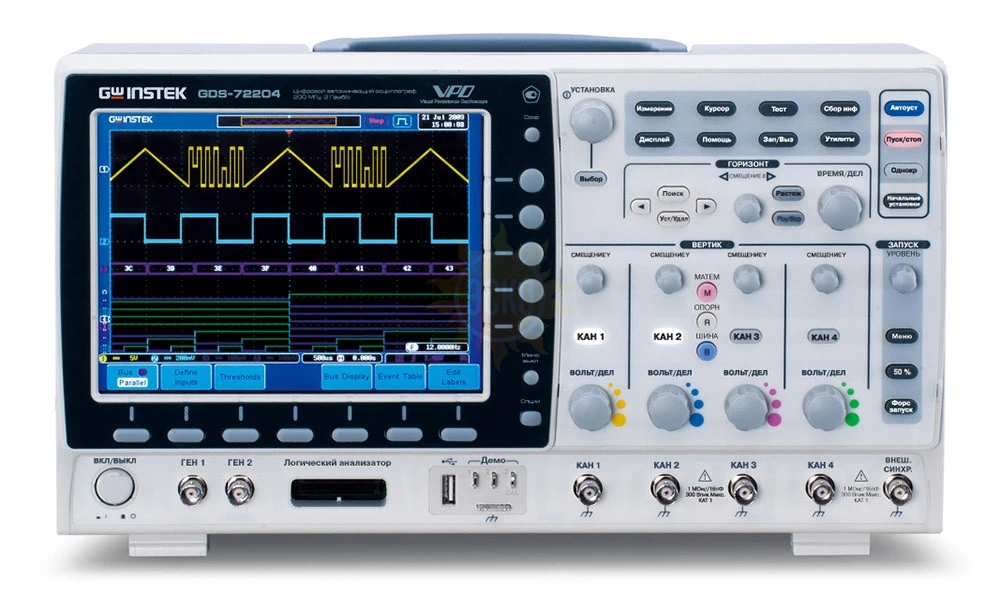

GDS-72204 — осциллограф цифровой запоминающий

распечатать описание в PDF

Артикул: 22577

GDS-72204 — осциллограф цифровой запоминающий

Полоса пропускания МГц

200

Частота дискретизации

1 Гвыб/с

Частота дискретизации

1 Гвыб/с

Количество каналов

Исполнение

Настольный

Объем памяти (количество точек) на канал

1М

Тип осциллографа

Цифровой запоминающий

Ближайшее поступление 20.02.2025

303 953 ₽

с НДС

Внимание! В связи с резкими изменениями курса доллара цены на сайте могут отличаться от актуальных. Уточняйте точную цену у менеджера

с поверкой +3 900 ₽

Доставка в кратчайшие сроки

по Москве от 500 ₽

по России от 1000 ₽

Гарантия 3 года

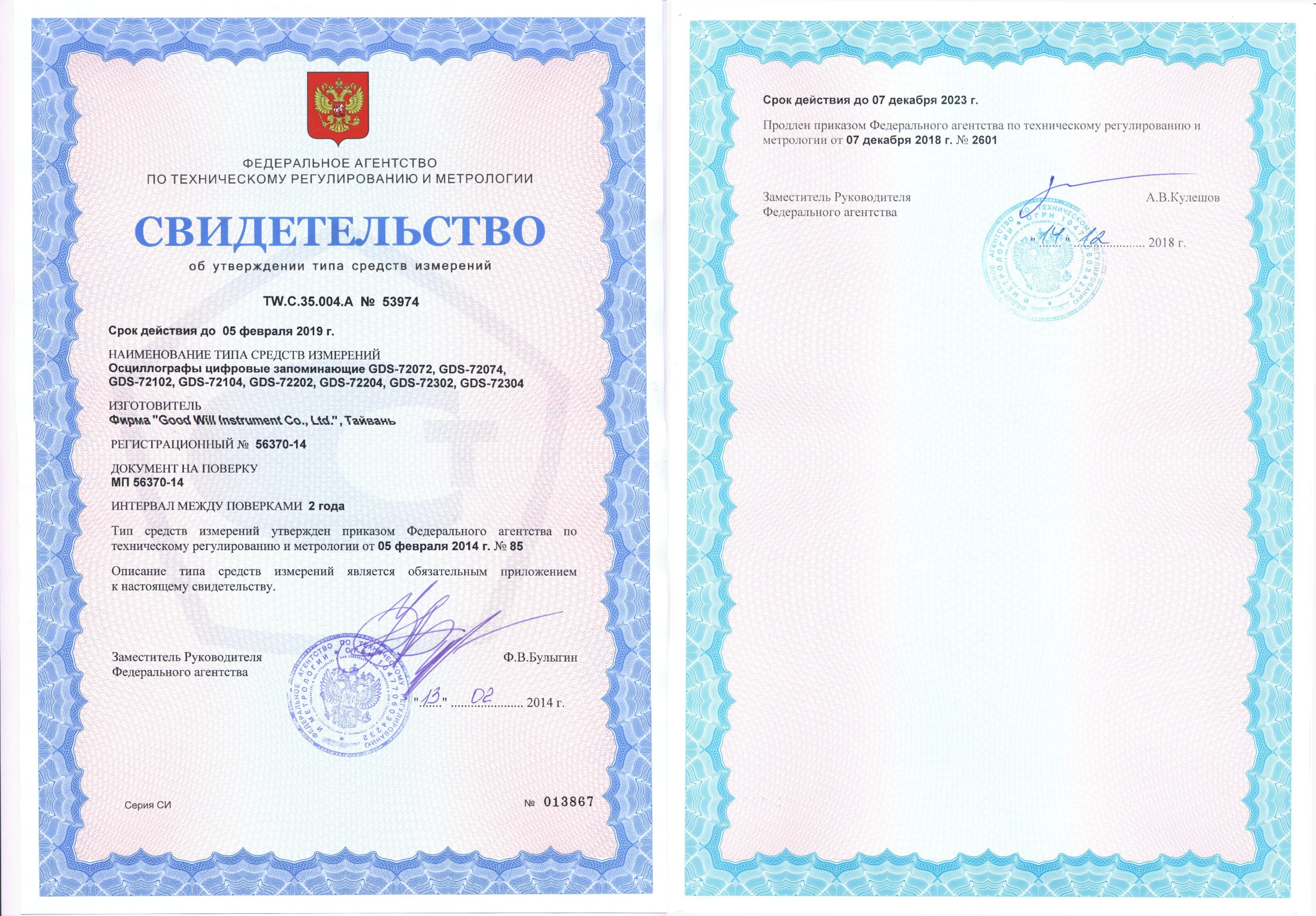

Госреестр 56370-14
до 07.12.2029

Межповерочный интервал 2 года

ТД «ЭСКО» официальный дистрибьютор GW Instek в России

Особенности осциллографа цифрового запоминающего GDS-72204

Количество каналов 4
Полоса пропускания 200 МГц
Частота дискретизации: 1 ГГц на каждый канал (2 ГГц при объединении)
Объем памяти 1 МБ на канал (2 МБ – при объединении)
Режим сегментированной памяти
Режим “поисковой машины”, для поиска событий по условиям заданным пользователем
28 видов автоматических измерений, курсорные измерения
Режим автоизмерения временных задержек (8 параметров)
Функция автоустановки параметров развертки, запуска
Функций математики: сложение, вычитание, умножение, деление
Частотный анализ: БПФ (на участке 1 кб), БПФ с.к.з.
Цифровой фильтр с ручной регулировкой
Режимы растяжки окна, самописец и XY
Синхронизация по длительности импульса и ТВ
Опции: синхронизация и декодирование сигналов шин I2C, SPI, UART, функциональный генератор
Режимы сбора данных: выборка, пиковый детектор (> 2 нс), усреднение (2 /…/ 256)
Память: 20 осциллограмм, 20 профилей настроек
Вывод данных на печать (поддержка PictBrige)
Интерфейсы: USB 2.0 для управления и сохранения данных (host/device), RSR-232, опция – GPIB, LAN
Цветной SVGA TFT-дисплей (20 см) с регулируемой яркостью
Выход для подключения внешнего монитора (SVGA)
Два слота на задней панели для установки опций
Русифицированное меню, 3 года гарантии

Характеристики GW Instek GDS-72204

Тип осциллографа	Цифровой
Число каналов	4
Полоса пропускания	200 МГц
Максимальная частота дискретизации	2 ГГц
Максимальный объем памяти	2 МБ
АЦП (бит)	8
Сопротивление входа	1 МОм
Логические каналы	опция - 8 или 16
Особенности	Технология VPO - визуализация сигнала в режиме аналогового осциллографа (скорость обновления экрана 80.000 осц./с). Автоматические и курсорные измерения. Режимы растяжки, самописца и XY. Синхронизация по длительности импульса и ТВ. Математические функции и БФП. Цифровые фильтры. Режим сегментированной памяти (до 2048 сегментов). Режим «Поисковая машина». Память - 24 осциллограммы, 20 профилей. Вывод данных на печать (поддержка PictBrige). Опции - логический анализатор (синхронизация и декодирование сигналов), функциональный генератор, VGA выход для подключения монитора.
Интерфейс	USB, RS-232, Опция - LAN
Дисплей	TFT, 20,0, 800х600, 8X10
Масса (кг)	4,2

Комплектация GW Instek GDS-72204

№	Наименование	Количество
1.	Осциллограф цифровой запоминающий GDS-72204	1
2.	Шнур питания	1
3.	Делитель 1:1/1:10	2
4.	Руководство по эксплуатации	1
