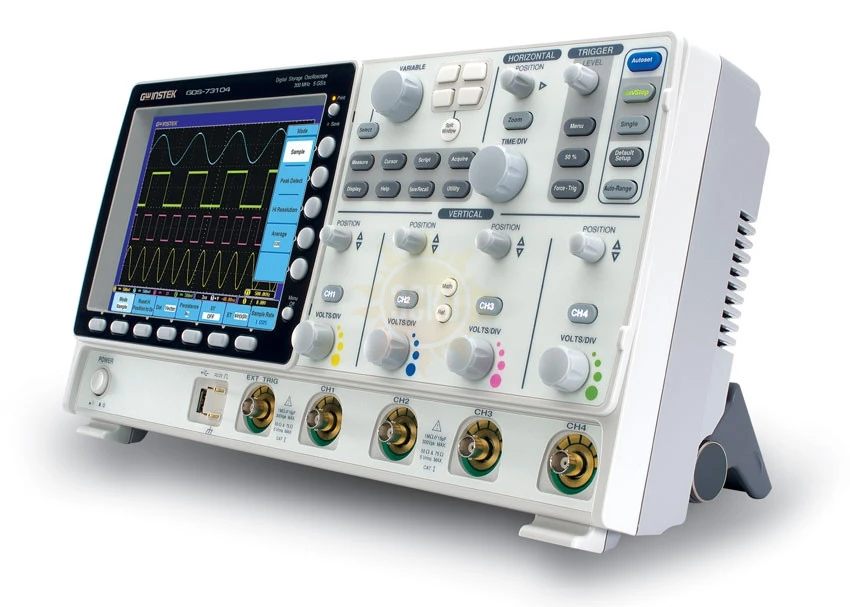

GDS-73504A — осциллограф цифровой, запоминающий

распечатать описание в PDF

Артикул: 22592

GDS-73504A — осциллограф цифровой, запоминающий

Полоса пропускания МГц

500

Частота дискретизации

1 Гвыб/с

Частота дискретизации

1 Гвыб/с

Количество каналов

Исполнение

Настольный

Объем памяти (количество точек) на канал

25К

Тип осциллографа

Цифровой запоминающий

Ближайшее поступление 28.12.2024

540 544 ₽

с НДС

Внимание! В связи с резкими изменениями курса доллара цены на сайте могут отличаться от актуальных. Уточняйте точную цену у менеджера

с поверкой +3 900 ₽

Доставка в кратчайшие сроки

по Москве от 500 ₽

по России от 1000 ₽

Гарантия 3 года

Госреестр 69232-17
до 14.11.2027

Межповерочный интервал 1 год

ТД «ЭСКО» официальный дистрибьютор GW Instek в России

Особенности прибора GDS-73504A:

Количество каналов: 4 (+ вход внеш. синхр EXT)
Полосы пропускания: 500 МГц
Максимальная частота дискретизации: 4 ГГц ; эквивалентная 100 ГГц
Объем памяти 25 К (на канал)
Переключаемый входной импеданс: 50 Ом/ 75 Ом/ 1 МОм
Инновационная технология VPO (virtual persistence oscilloscopes): визуализация сигнала в режиме аналогового осциллографа (скорость обновления экрана 3000 осц./с)
Автоматические измерения параметров (28 видов), курсорные измерения (ΔU; ΔT; 1/ΔT); функции математики: сложение, вычитание, умножение, деление
Частотный анализ: БПФ, БПФ с.к.з. (на участке 1 кб)
Цифровые фильтры (ФВЧ, ФНЧ, полосовой, режекторный, шума)
Режимы растяжки окна, самописец и X-Y
Синхронизация по длительности импульса и ТВ
Режимы сбора данных: выборка, пиковый детектор (>2 нс), усреднение (2 /…/ 256), высокое разрешение (Hi Res)
Память: 24 осциллограмм, 20 профилей настроек
Уникальная технология разделения экрана на 2/4 независимых окна (Split Window) для наблюдения осциллограмм, предпросмотр осциллограмм в файловой системе
Вывод данных на печать (поддержка PictBrige)
Интерфейсы: USB 2.0 для управления и сохранения данных (host/device), RSR-232, LAN, опция - GPIB
Цветной SVGA TFT-дисплей (20 см) с регулируемой яркостью
Выход для подключения внешнего монитора (SVGA)
Опция: синхронизация и декодирование сигналов шин I2C, SPI , UART
Русифицированное меню

Характеристики GW Instek GDS-73504A

Тип осциллографа	Цифровой
Число каналов	4
Полоса пропускания	500 МГц
Максимальная частота дискретизации	4 ГГц
Максимальный объем памяти	25 кБ
АЦП (бит)	8
Сопротивление входа	50 Ом, 75 Ом, 1 МОм
Особенности	Технология VPO - визуализация сигнала в режиме аналогового осциллографа (скорость обновления экрана 120.000 осц./с). Переключаемый входной импеданс. Возможность разделения экрана на 2/4 независимых окна. Автоматические и курсорные измерения. Режимы растяжки, самописца и XY. Синхронизация по длительности импульса и ТВ. Математические функции и БФП. Цифровые фильтры. Декодирование сигналов. Память - 24 осциллограммы, 20 профилей. VGA выход для подключения монитора. Вывод данных на печать (поддержка PictBrige). Опции - синхронизация и декодирование сигналов, измерение мощности и ПКЭ.
Интерфейс	USB, RS-232, LAN
Дисплей	TFT, 20,0, 800х600, 8X10
Масса (кг)	4,7
