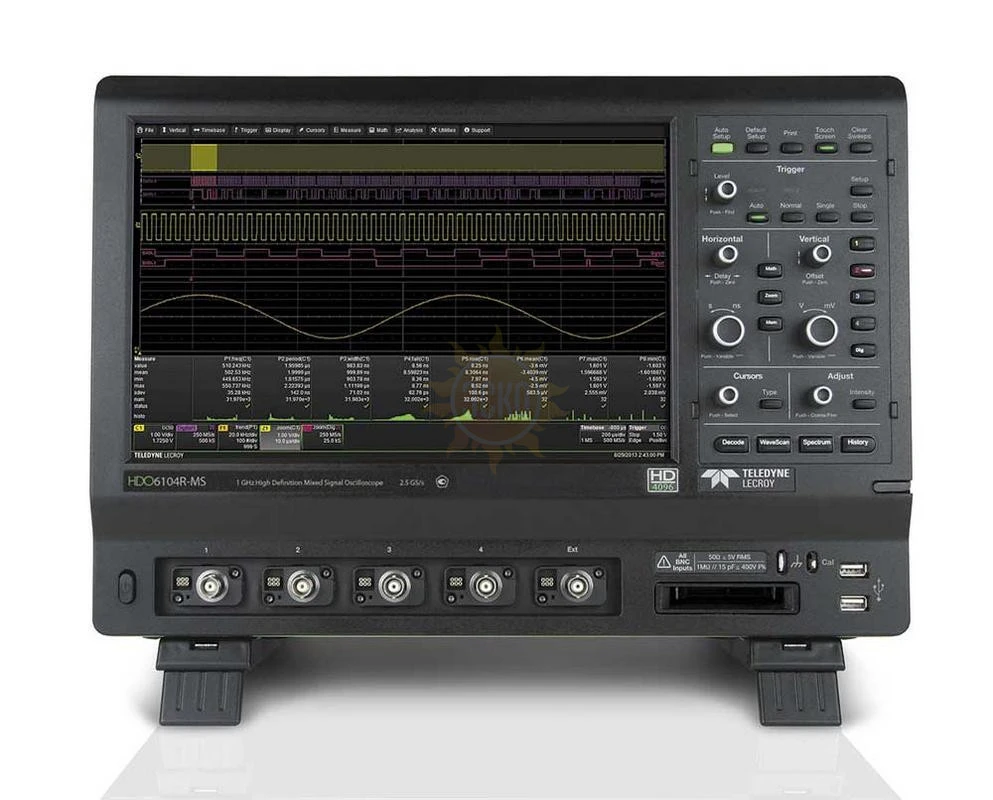

HDO6054 — осциллограф цифровой запоминающий с увеличенным разрешением АЦП

распечатать описание в PDF

Артикул: HDO6054

HDO6054 — осциллограф цифровой запоминающий с увеличенным разрешением АЦП

Полоса пропускания МГц

500

Частота дискретизации

2,5 ГГц

Количество каналов

Тип осциллографа

Цифровой

Погрешность

± 0,5 %

Поставка прекращена

Доставка в кратчайшие сроки

по Москве от 500 ₽

по России от 1000 ₽

Гарантия 1 год

Госреестр 53644-13
до 06.06.2018

Межповерочный интервал 2 года

Описание LeCroy HDO6054

Осциллограф HDO6054 представляет собой очередной этап в развитии современной цифровой осциллографии с использованием передовой технологии высокой четкости HD4096. HDO6054 имеет компактный форм-фактор, длинную память, мощные средства для отладки и локализации проблем, оснащен дисплеем c технологией multi-touch и диагональю 31 см.

Особенности цифрового осциллографа HDO6054:

4 кан. с полосой пропускания: 350 МГц, 500 МГц, 1 ГГц
Разрешение АЦП: 12 бит
Частота дискретизации 2,5 ГГц
Объем памяти на канал 50 Мб (опция до 250 Мб/кан)
Технология X-Stream II – скорость измерений до 750000 в секунду
Широкий спектр математических функций в штатной комплектации, опции анализа джиттера (JITKIT), анализа систем последовательной передачи (SDAIII), пользовательского интерфейса (XDEV)
Режим WaveScan: поиск аномалий в длинной записи по 20 условиям
Авто- и курсорные измерения, функции математического анализа
Интеллектуальная система синхронизации, синхронизация ТВ и HDTV (опция синхронизации и декодирования по сигналам шин USB2, DigRF V4, ARINC 429, I2C, SPI, UART, RS232, CAN, FlexRay, LIN, MIL-STD-1553 и др.)
Возможность интеграции с пакетами MathCad, MatLab, Excel
Поддержка программных опций по анализу мощности (PMA2), цифровой фильтрации (DFP2), анализу телекоммуникационных масок и глазковых диаграмм (PMT и SDM), импульсных параметров (EMC), анализатор спектра (SPECTRUM)
Поддержка аппаратных опций: логического анализатора MS-250/-500 и пробников LeCroy
«Открытая» платформа на базе ОС WIN 7 (64 bit)
Большой цветной сенсорный ЖКИ (31 см) с технологией Multi Touch

Характеристики LeCroy HDO6054

Параметр	Значения
Канал вертикального отклонения
Число каналов	4
Полоса пропускания (-3 дБ)	500 МГц
Время нарастания	700 пс
Ограничение полосы	20, 200 МГц
Коэффициент отклонения (К_откл.)	50 Ом: 1 мВ/дел…1 В/дел 1 МОм: 1 мВ/дел…10 В/дел
Погрешность установки К_откл.	± 0,5 %
Входной импеданс	1 МОм / 17 пФ или 50 Ом
Макс. входное напряжение	50 Ом: 5 В ср. кв.; 1 МОм: 400 В макс. (на нагр. 1 МОм)
Математикая	Более 25 стандартных функций, включая БПФ (возможность отображение до 8-х графиков математики, объединение 2-х операторов)
Канал горизонтального отклонения
Коэффициент развертки (К_разв.)	20 пс/дел…1000 с/дел
Погрешность установки К_разв.	≤ 1,5х10^-6
Режимы работы	Внутренняя и внешняя развертка (Y-T и X-Y)
Синхронизация
Источники синхросигнала	Один из каналов, вход внеш. синхр., от сети, быстрый фронт, логический канал (при использовании модуля MS-xxx)
Режимы запуска развертки	Автоматический, ждущий, однократный
Стандартные виды синхронизации	Основная (фронт, длительность, ТВ), интеллектуальная от 500 пс (глич, рант, длительность, скорость нарастания, интервал и.т.д), по шаблону, по логической последовательности, каскадная (каскадная, по качеству, по подтвержденному первому), по результатам измерений
Вид входа	Открытый, закрытый, ВЧ и НЧ фильтры
Вход внешней синхронизации	1 МОм (± 2 %) / 17 пФ; макс. 150 В ср. кв
Предзапуск	0-100% от полной длины памяти
Послезапуск	0-50,000,000,000 точек
Диапазон внутренней синхронизации	±4,1 делений от центра
Аналого-цифровое преобразование
Разрешение по вертикали	12 бит (15 бит в режиме увеличения разрешения (ERES))
Макс. частота дискретизации (однократный сигнал)	2,5 ГГц
Эквивалентная частота дискретизации	125 ГГц (периодический сигнал)
Интерполяция	Линейная, Sin X / X
Длина записи (стандартно)	50 МБ/канал
Длина записи (опции)	Опция M: 150 МБ/канал; Опция L: 250 МБ/канал
Режимы сбора данных	Выборка, пик. детектор (> 1 нс); усреднение (2 / … / 512); накопление; однократный запуск
Автоматические измерения
Количество параметров	38 измерений
Режим отображения	До 8 измерений одновременно с отображением статистики и гистограмм
Дополнительные возможности
Интерфейсы	Ethernet-10/100BaseT, USB (6), RS-232, SVGA, DVI, HDMI; Опции: GPIB
Расширенный запуск развертки	Выбросы, импульсы, огибающая, логические условия
Декодирование сигналов низкоскоростных шин данных	Опция синхронизации и декодирования сигналов шин USB2, DigRF V4, ARINC 429, I2C, SPI, UART, RS232, CAN, FlexRay, LIN, MIL-STD-1553, AudioBus, DigRF 3G, MIPI D-PHY CSI-2
Режим WaveScan	Поиск аномалий по захваченному сигналу – 20 параметров сигнала
Режим WaveStream	Скорость обновления экрана до 8000 раз в секунду
Режим TriggerScan	Регистрация редких событий – по 22 событиям
Общие данные
ЖК-дисплей	TFT сенсорный экран 31 см с технологией multi-touch, (WXGA), разрешение 1280 x 800
Напряжение питания	120…240 В (± 10 %), 45…66 Гц (автовыбор)
Габаритные размеры	291 х 399 х 131 мм
Масса	5,7 кг
