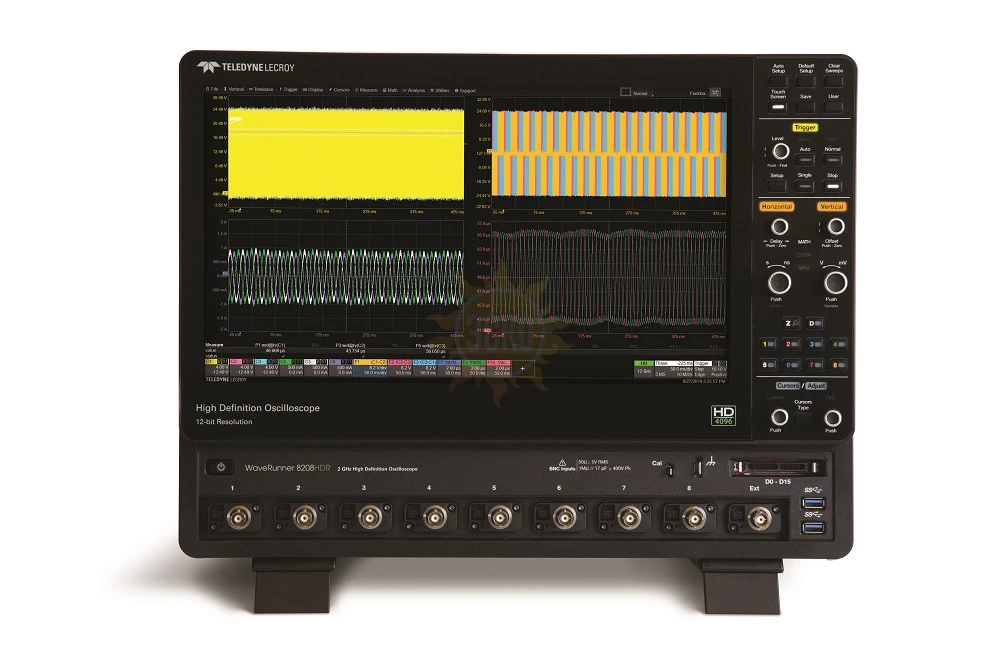

WAVERUNNER 8208HDR+WR8KHD-JITKIT+WR8KHD-EMB TDME — осциллограф

Линейка WaveRunner 8000HDR является первой в мире серией осциллографов с 8 аналоговыми каналами имеющей вертикальное разрешение АЦП 12 бит и полосами пропускания 350 МГц, 500 МГц, 1 ГГц, 2 ГГц (частота дискретизации до 10 ГГц). Модели WaveRunner 8000HDR используют технологию высокой четкости HD4096, имеют большой сенсорный емкостной экран (диагональ 40 см) и максимальную длину памяти до 5 ГБ (опция) для сбора данных в таких важных приложениях как: мощные трехфазные преобразователи (>1 кВт), шины автомобильной электроники и встроенные системы управления.

Современные комплексные системы преобразования энергии, автомобильные ЭБУ и встроенные системы управления становятся меньше, компактнее и более скоростными. Для сбора данных и анализа, а также отладки большого количества различных сигналов от датчиков и шин низкого напряжения необходим многоканальный осциллограф с высоким разрешением, широкой полосой пропускания и большой памятью.

Серия WaveRunner 8000HDR обеспечивает полосу пропускания до 2 ГГц с 12-битным разрешением для самых чувствительных встроенных систем управления и соответствия требованиям измерительных приложений по отладке шин систем питания. Наличие 8 входных каналов позволяет отслеживать одновременно требуемое количество сигналов для более эффективной отладки устройств, а длинная внутренняя память позволяет захватывать длительные посылки данных с высокой частотой дискретизации. Новинки имеют возможность выполнить захват данных на интервале до 500 мс (при выборке 10 Гвыб/с), что в 25 раз (!) больше по сравнению с конкурентными моделями других производителей. Кроме того, два однотипных осциллографа серии WaveRunner 8000HDR могут быть объединены для функционирования как единая, 16-канальная система сбора данных, что особенно полезно в приложениях связанных преобразованием электроэнергии и анализом систем питания (опция OscilloSYNC).

Технология HD4096 в WaveRunner 8000HDR воплощает системный подход компании Teledyne LeCroy к измерениям с 12-битным разрешением. Алгоритм HD4096 обеспечивает высокое разрешение при минимально низком уровне шума во всей полосе пропускания. Другими словами, при измерениях пользователь всегда располагает разрешением по вертикали в 12 бит - без каких-либо компромиссов. Конкурентные приборы подобного класса имеют меньшее разрешение (10 бит) или «подтягивают» данный показатель до 12-и бит (из типового 8-битного АЦП) путем программных алгоритмов и обработки сигнала, неизбежно жертвуя при этом шириной полосы пропускания. В таких осциллографах невозможно обеспечить одновременно реальное 12-битное разрешение при максимальной полосе пропускания в каждом из моментов сбора данных.

Новое решение от Teledyne LeCroy в виде технологии OscilloSYNCTM разрушает барьеры связанные с ограничением количества входов, позволяя объединить два WaveRunner 8000HDR для измерений по 16 синхронизированным по времени аналоговым каналам с выводом информации на один дисплей. При этом управление осуществляется с передней панели одного из осциллографов - подобно единой 16-канальной системе сбора данных.

Как и ранее выпущенные модели WaveRunner, новая линейка WaveRunner 8000HDR предоставляет оператору набор мощных и производительных ресурсов, обеспечивая новинкам лидирующие в отрасли возможности измерений и анализа. В сочетании с технологией высокого разрешения HD4096 осциллографы высокой четкости WaveRunner 8000HDR обеспечат инженерам и разработчикам наиболее полную проверку устройств и эффективную отладку продуктов.

Особенности осциллографа WAVERUNNER 8208HDR:

• 8 аналоговых каналов, опция 16 цифровых каналов;
• Полоса пропускания: 2 ГГц;
• Технология высокого разрешения HD4096 (разрядность АЦП: 12 бит), низкий уровень собственных шумов;
• Частота дискретизации: до 10 ГГц (аналоговые каналы); до 2,5 ГГц (цифровые каналы);
• Объем памяти: 50 МБ/канал с расширением до 1250 МБ/канал (аналоговые каналы); 50 МБ с расширением до 500 МБ (цифровые каналы), распределяется между активными каналами;
• Режим “Анализатор спектра” – опция;
• Сегментированная развертка, интеллектуальная система синхронизации;
• Синхронизация и декодирование протоколов последовательной передачи данных (опция);
• Возможность интеграции с пакетами MathCad, MatLab, Excel;
• Пользовательский интерфейс MAUI + One Touch;
• Режим мультизакладок Q-ScapeTM для оптимизации использования рабочей части экрана;
• Расширенные возможности наблюдения и анализа: 12 математических функций, 12 масштабированных форм сигналов, 12 сохраненных сигналов;
• Программные опции: анализ электрической мощности, графики гистограмм гармонического анализа и векторные диаграммы, анализ джиттера, цифровые фильтры, анализ на ЭМС, анализ по телеком. маскам и глазковым диаграммам;
• Приложение LabNotebook для создания отчетов и документирования результатов;
• Поддержка более 30 пробников (токовых, дифференциальных, высоковольтных) с интерфейсом ProBus;
• Возможность объединения 2-х однотипных моделей, для создания 16 канального осциллографа;
• Большой цветной сенсорный ЖК дисплей (39,62 см);
• «Открытая» платформа на базе ОС WIN 10 (64 bit).
