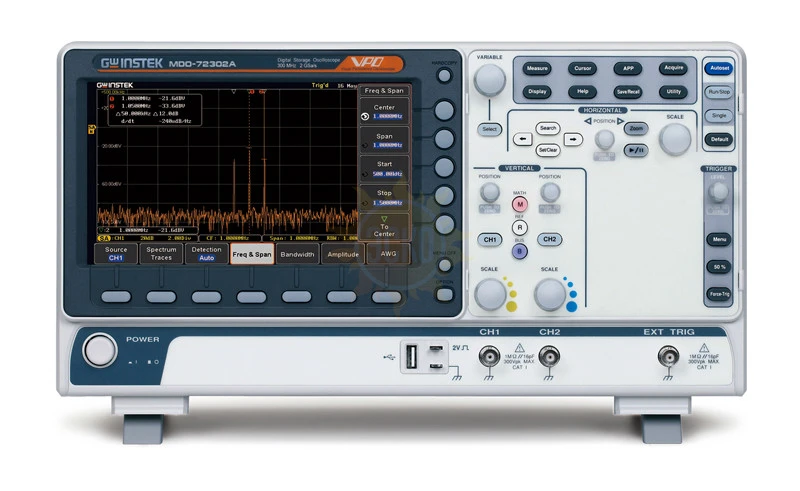

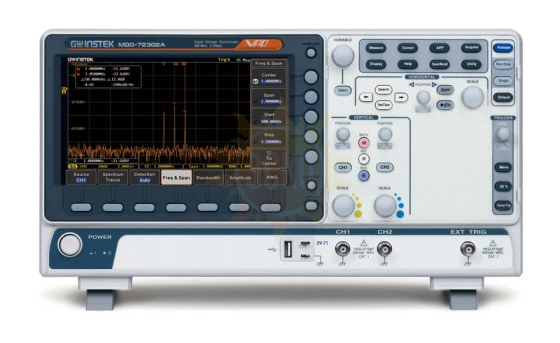

MDO-72202A — осциллограф цифровой запоминающий

MDO-72000A (AG) - это новая серия комбинированных цифровых запоминающих осциллографов с анализатором спектра и максимальной общей функциональностью «3 прибора в 1». Цифровой осциллограф MDO-72202A обеспечивает регистрацию аналоговых, цифровых и радиочастотных сигналов с их корреляцией по времени. Специально разработанные и предназначенные для тестирования электронных схем и отладки РЭА, модель данной серии позволяют исследовать сигнал и выполнять измерения одновременно во временной и в частотной областях (Time/Frequency- mixed domain oscilloscope). В основу аппаратной реализации осциллографа MDO-72202A  заложена высокопроизводительная платформа серий осциллографов GDS/ MDO от GW Instek в сочетании с инновационными решениями по оптимизации вычислительных алгоритмов и самая современная элементная база.

Особенности осциллографа цифрового запоминающего MDO-72202A:

• Количество каналов: 2;
• Полоса пропускания: 200 МГц;
• Максимальная частота дискретизации: 2 ГГц (при объединении);
• Объем памяти: 20 МБ/ кан;
• Комбинация ресурсов для измерений в 2-х доменах: во временной и частотой области (Time/ Frequency);
• Технология VPO: визуализация аналогового осциллографа (120.000 осц./с);
• Сбор данных: выборка, пиковый детектор, усреднение, интерполяция Sin X/x;
• Сегментированная память (29.000, межсегментное время – 0,41 мкс);
• Анализатор спектра: 1кГц ~ 1 ГГц (измерения в дБм, дБВольтс.к.з., лин.с.к.з.), перестройка фильтров полосы пропускания ПЧ - 1 Гц ~ 1 МГц, уровень собственных шумов (тип.): -90 дБм;
• Встроенный генератор СПФ: 2 канала, максимальная частота до 25 МГц (синус), 13 форм сигналов, ЦАП 14 бит, дискретизация 200 МГц, память 16К (модели с индексом «AG»);;
• Функция анализа частотных характеристик: FRA-bode plot (диаграммы Боде - ЛАФЧХ) (модели с индексом «AG»);;
• Режим «Поисковая машина» для поиска событий по заданным условиям;
• 38 видов автоматических измерений параметров, курсорные измерения;
• Режим автоизмерения временных задержек (8 параметров);
• Автоустановка параметров развертки/ запуска;
• Функции математики: +, -, ×, ÷, встроенный редактор формул;
• Цифровой фильтр (ВЧ/ НЧ) с ручной регулировкой;
• Режимы растяжки окна, самописец и XY (кан 1/ кан2);
• Синхронизация и декодирование шин I2C, UART (RS232/ 422/ 485), CAN/ LIN;
• Внутренняя память: 24 осциллограммы, 20 профилей настроек;
• Регистратор данных (CSV): от 5 мин до 1000 ч (32 МБ, минимальный интервал 2 с);
• Интерфейсы: USB 2.0, LAN;
• Цветной WVGA TFT-дисплей (20 см);
• Опции: пробники высоковольтные дифференциальные (3 модели) и токовые (5 моделей).
