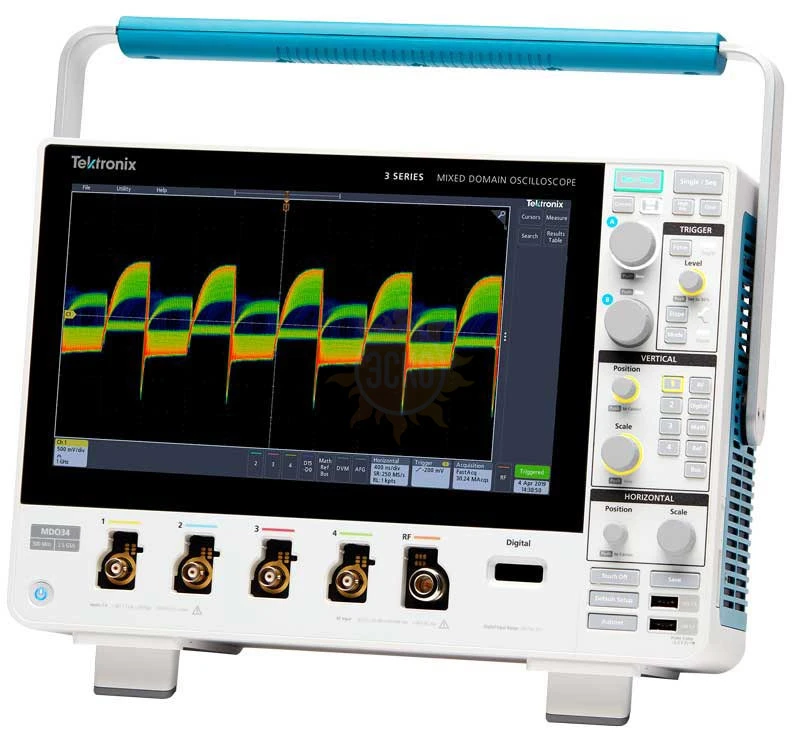

MDO32 3-BW-100 — цифровой осциллограф

Осциллографы цифровые Tektronix MDO серии 3 являются компактными и универсальными приборами с интуитивно-понятным пользовательским интерфейсом и позволяют решать широкий диапазон задач по отладке и тестированию электронных устройств. Обладая встроенным анализатором спектра с полосой до 3 ГГц, отдельным РЧ входом и характеристиками, сопоставимыми с характеристиками автономного анализатора, цифровые осциллографы Tektronix MDO серии 3 позволяют инженерам ускорить отладку беспроводных модулей в устройствах и быстро находить источники паразитных электромагнитных излучений без использования других приборов. Для анализа смешанных сигналов доступны 16 входных цифровых каналов. Набор опций для отладки и запуска по сигналам последовательных шин, опция для измерения параметров питания, генератор сигналов произвольной формы и стандартных функций, а также встроенные цифровой вольтметр и частотомер обеспечивают универсальность осциллографов Tektronix MDO серии 3.

Особенности цифрового осциллографа MDO32 3-BW-100:

• Количество аналоговых каналов - 2, цифровых каналов - 16 (опция 3-MSO);
• Полоса пропускания 100 МГц (опция 200 МГц/ 350 МГц/500 МГц/1 ГГц);
• Максимальная частота дискретизации 2,5 Гвыб/с;
• Максимальная глубина записи 10 М точек;
• Скорость захвата >235000 осц/с;
• Разрешение АЦП - 8 бит (11 бит в режиме HiRes);
• Входной импеданс 1 МОм/50 Ом;
• Анализатор спектра с РЧ входом от 9 кГц до 1 ГГц (опция 3-SA1) /3 ГГц (опция 3-SA3);
• Генератор сигналов (опция 3- AFG): 1 выход, 50 МГц;
• 13 встроенных и произвольная форма, 128 К;
• Цифровой вольтметр 4 разряда;
• Частотомер: 5 разрядов;
• Анализ питания (опция 3-PWR);
• Запуск и анализ по сигналам (опции) I2C, SPI, RS-232/422/485/UART, USB2.0, CAN, CAN FD (ISO and non-ISO), LIN, FlexRay, MIL-STD-1553, ARINC429, I2S/LJ/RJ/TDM;
• Дисплей 11,6", WVGA 1920x1080, сенсорный, мультитач;

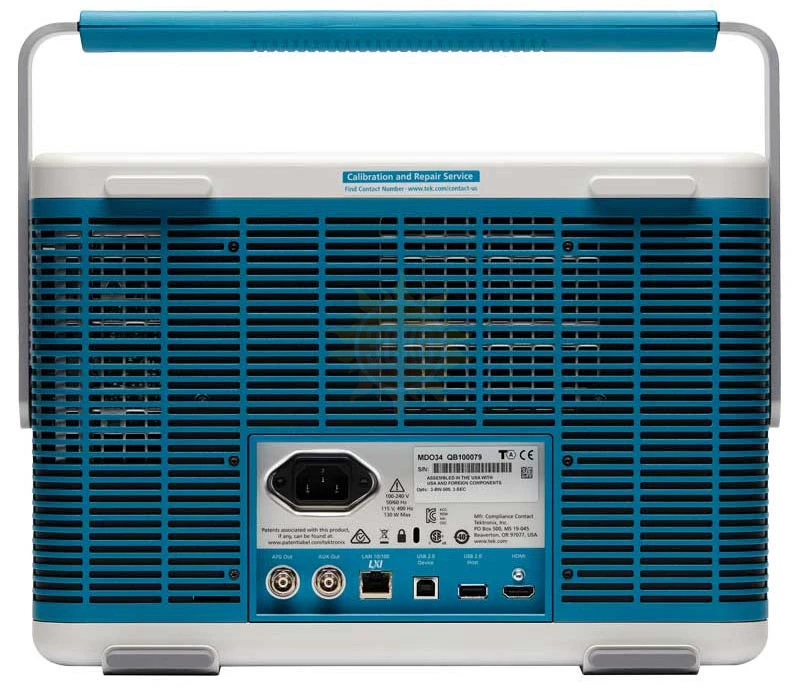

• Интерфейсы: USB Host, USB Device, LAN (с LXI), HDMI, Aux In/Out.
