МЕГЕОН 15002 — карманный цифровой осциллограф

распечатать описание в PDF

Артикул: к0000015183

МЕГЕОН 15002 — карманный цифровой осциллограф

Полоса пропускания МГц

200 кГц

Количество каналов

Исполнение

Портативный

Объем памяти (количество точек) на канал

8К

Встроенный прибор

Генератор сигналов

Тип осциллографа

Цифровой запоминающий

23 810 ₽

с НДС

Внимание! В связи с резкими изменениями курса доллара цены на сайте могут отличаться от актуальных. Уточняйте точную цену у менеджера

Доставка в кратчайшие сроки

по Москве от 500 ₽

по России от 1000 ₽

Гарантия 1 год

ТД «ЭСКО» официальный дистрибьютор МЕГЕОН в России

Описание МЕГЕОН 15002

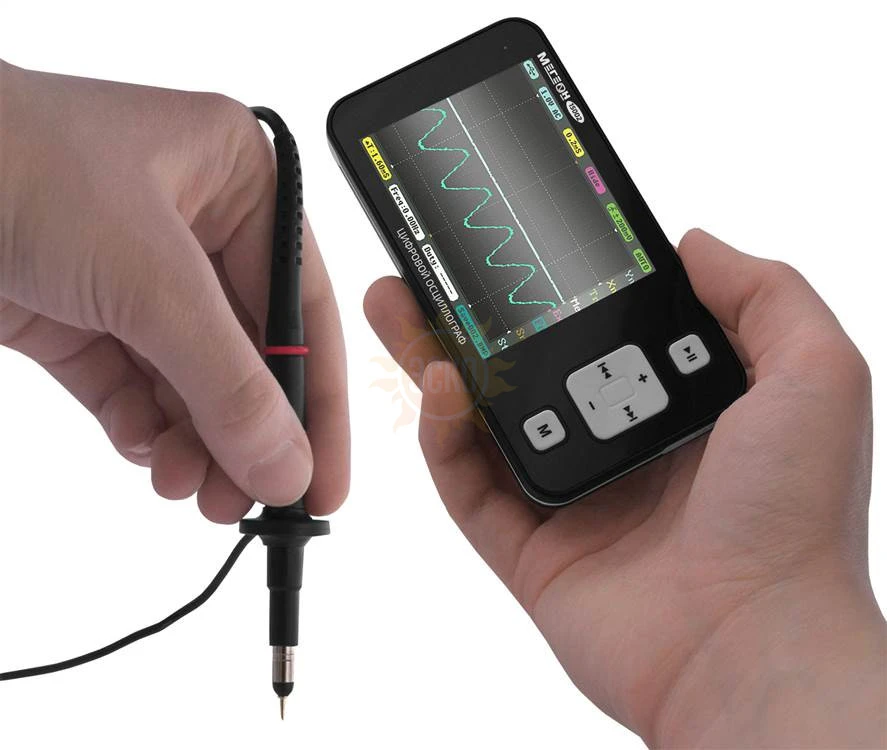

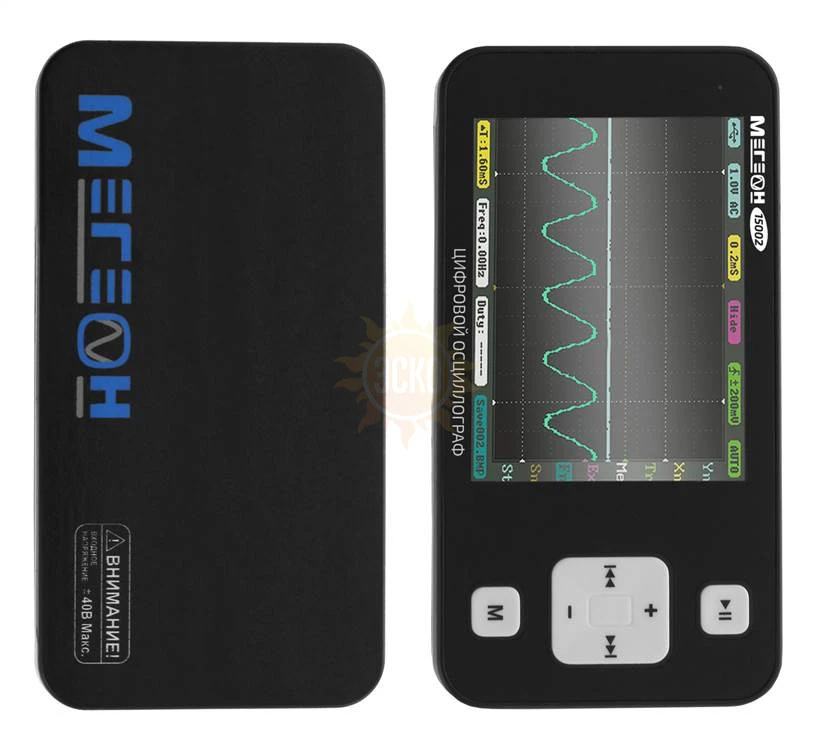

МЕГЕОН 15002 представляет собой очень компактный цифровой одноканальный осциллограф на базе 32-битной платформы ARM Cortex-M3 с цветным дисплеем разрешением 320x240 пикселей, интерфейсом USB и возможностью зарядки от него. Прибор оснащен встроенной памятью для хранения осциллограмм. Карманный осциллограф имеет встроенный генератор сигналов с изменяемой частотой формой и скважностью. Прибор имеет компактный размер, автономен и прост в эксплуатации. Прибор отвечает основным требованиям для обучения, несложного ремонта бытовой и электронной техники, ремонта электрооборудования автомобилей, и других применений.

Особенности карманного цифрового осциллографа МЕГЕОН 15002:

Компактный размер;
Полоса пропускания до 200 кГц;
Встроенный генератор сигналов;

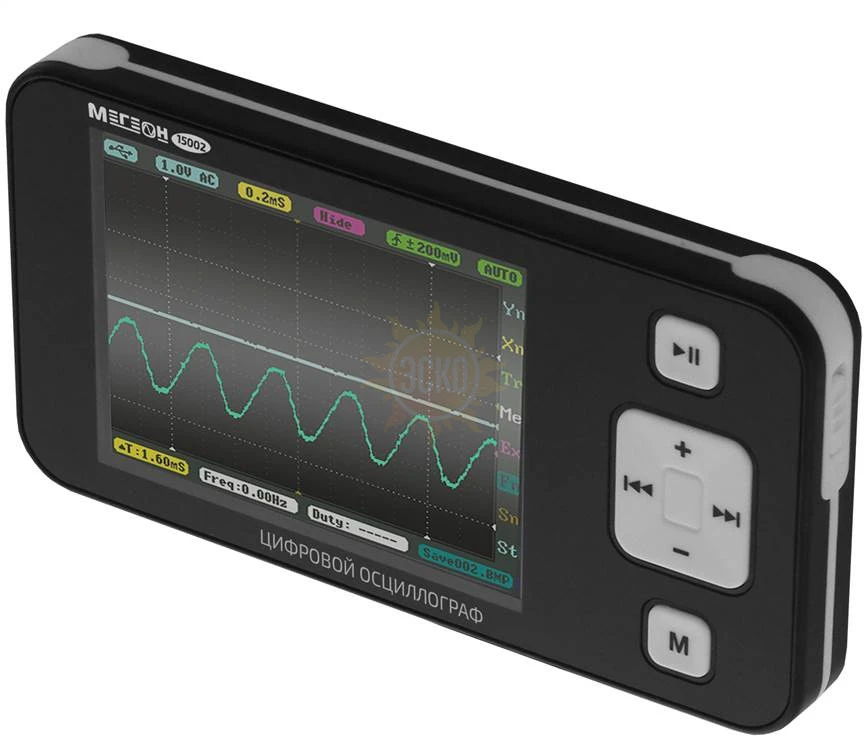

Цветной дисплей 2.8 дюйма;
Полностью автономен;
Micro USB интерфейс.

Характеристики МЕГЕОН 15002

Параметр	Значение
Количество каналов	1
Полоса пропускания	200 кГц
Вертикальная чувствительность	0,02…10 В(х1), 0,2…100 В(х10) с шагом 1-2-5, Максимальное напряжение на входе ±40В(х1)
Аттенюатор	Встроенный (х1), (х10)
Горизонтальная развёртка	0,001…2 с с шагом 1-2-5
Входное сопротивление	>500 кОм
Вход	Открытый/Закрытый (DC/AC)
Режим развёртки	Автоматический, стандартный, ждущий, непрерывный
Чувствительность триггера	±40 мВ…±3,9 В
Фиксированный измеритель	Частота
Настраиваемый измеритель	Частота, скважность, амплитуда (пик-пик), амплитуда среднеквадратичная, амплитуда усреднённая, амплитуда максимальная и минимальная
Курсоры с автоматическим измерением	Вертикальные, горизонтальные
Генератор	10 Гц…1 мГц с шагом 1-2-5, синусоида, треугольник, пила, меандр
Длина осциллограммы	8192 точек
Дисплей	2,8 дюйма 240х320 65536 цветов
Аккумулятор	Li-ion 3,7 В х 500 ма/ч

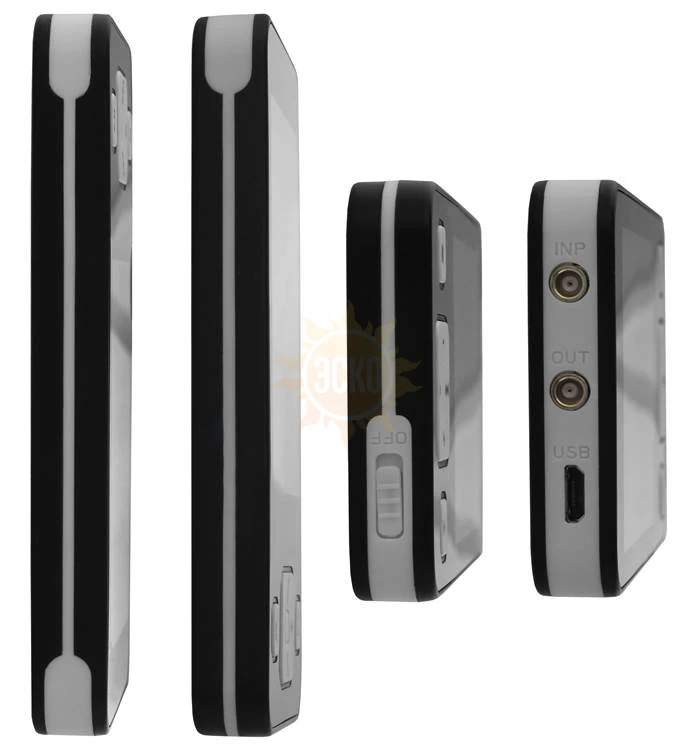

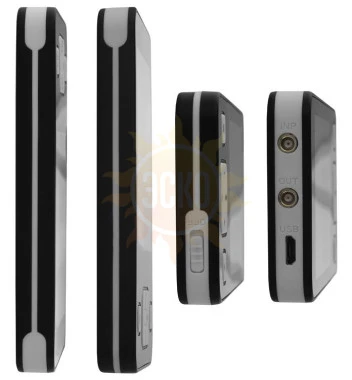

Интерфейс	Micro-USB (зарядка, выгрузка данных)
Условия эксплуатации	107х56х12 мм
Условия хранения	70 г (без щупа и аксессуаров)
Размеры без упаковки	185х110х45 мм
Вес без упаковки	184 г
Размеры упаковки	10…40˚С влажность ≤80%, 40…50˚С влажность ≤55%
Вес с упаковкой	-20…60˚С влажность ≤85%

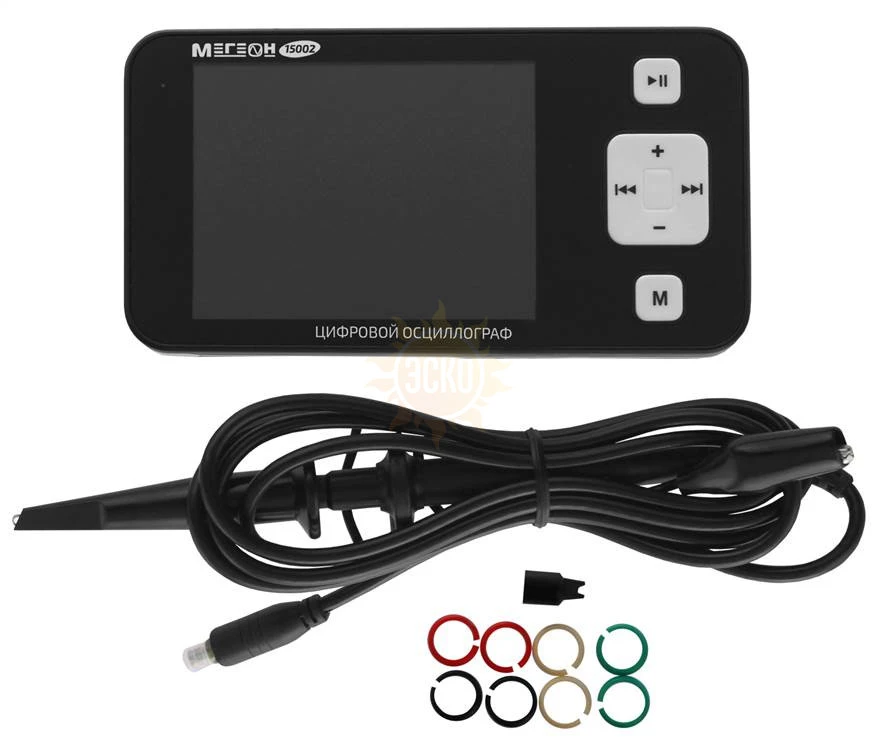

Комплектация МЕГЕОН 15002

№	Наименование	Количество
1.	Карманный цифровой осциллограф МЕГЕОН 15002	1

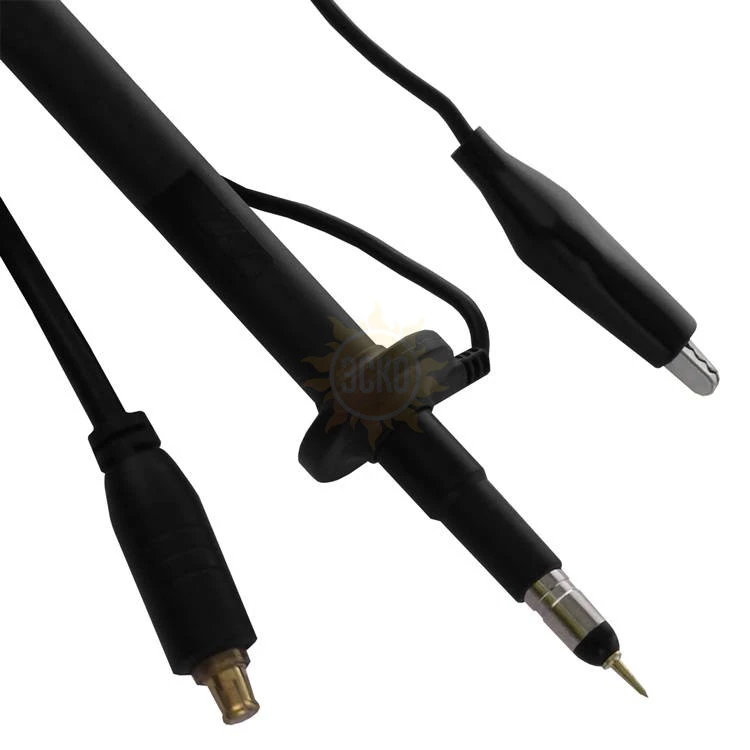

2.	Щуп осциллографический (х1)	1
3.	Руководство по эксплуатации	1
