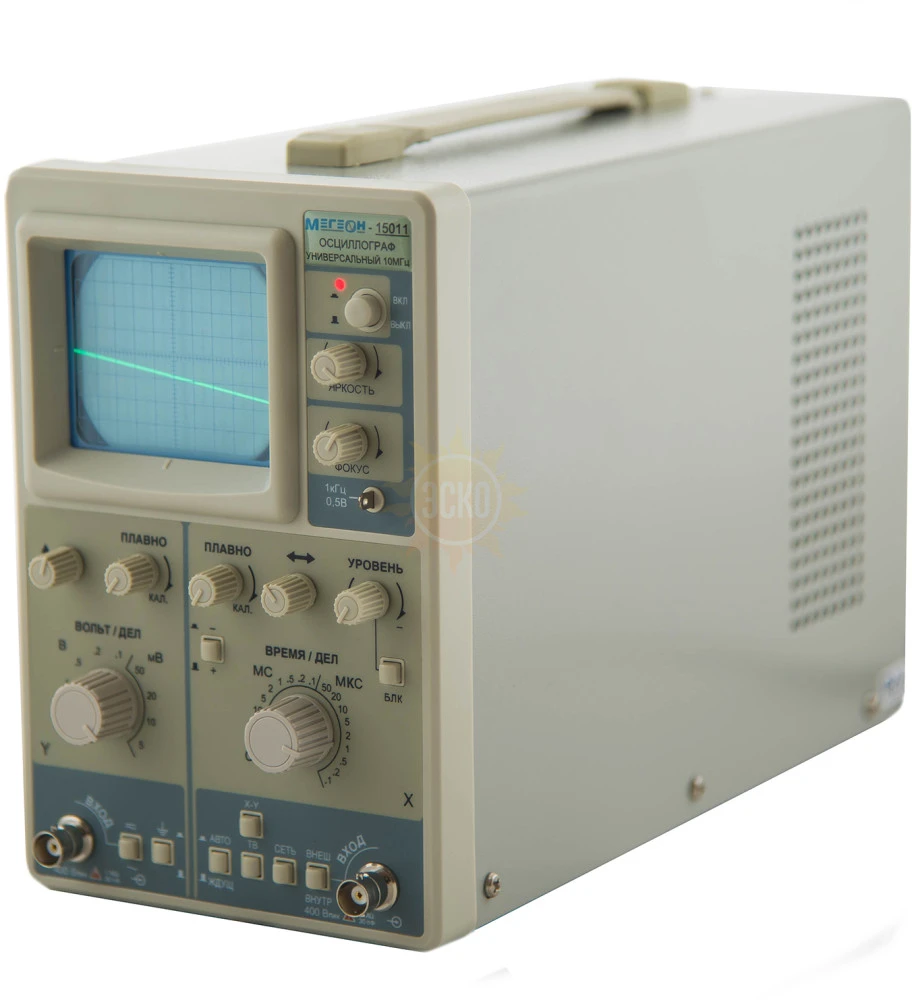

МЕГЕОН 15011 — осциллограф универсальный

распечатать описание в PDF

Артикул: 3148

МЕГЕОН 15011 — осциллограф универсальный

Полоса пропускания МГц

Количество каналов

Исполнение

Настольный

Тип осциллографа

Аналоговый

Погрешность

±5%

на удалённом складе 10 шт.

45 080 ₽

с НДС

Внимание! В связи с резкими изменениями курса доллара цены на сайте могут отличаться от актуальных. Уточняйте точную цену у менеджера

Доставка в кратчайшие сроки

по Москве от 500 ₽

по России от 1000 ₽

Гарантия 1 год

ТД «ЭСКО» официальный дистрибьютор МЕГЕОН в России

Описание МЕГЕОН 15011

Стационарный осциллограф МЕГЕОН 15011 является аналоговым измерительным прибором, которые широко применяется на промышленных объектах, ремонтных мастерских и различных учебных заведениях. Стоит отметить, что прибор оснащен интегрированным калибратором, а максимальная полоса пропускания составляет 10 МГц. Осциллограф МЕГЕОН 15011 оснащен одним входным каналом и имеет ЭЛТ дисплей.

Осциллограф поддерживает несколько видов синхронизации: автоколебательный, по видеосигналу, ждущий. Благодаря вертикальному исполнению корпуса и небольшим габаритам, данный осциллограф идеально подойдет для испытания и тестирования электронного оборудования в лабораторных условиях.

Характеристики МЕГЕОН 15011

Параметр	Значение
Количество каналов	1
Полоса пропускания	(0 … 10) МГц
Вертикальное отклонение
Коэффициент отклонения	5 мВ/дел … 5 В/дел (ступенчато соответственно ряду чисел 1, 2, 5)
с делителем 1:10	50 мВ/дел … 50 В/дел
Основная погрешность	±5%
основная погрешность с делителем 1:10	±7%
Плавная регулировка коэффициента отклонения от калиброванного значения	2,5 раза
Допустимое суммарное значение постоянного и переменного напряжения при закрытом входе	400 В
Время нарастания переходной характеристики	35 нс
Входное активное сопротивление	1 МОм
с делителем 1:10	10 МОм
Входная емкость	25 пФ
с делителем 1:10	20 пФ
Вертикальное отклонение
Коэффициент развертки	0,1 мкс/дел … 0,1 с/дел (ступенчато соответственно ряду чисел 1, 2, 5)
Плавная рагулировка коэффициента развертки от калиброванного значения	2,5 раза
основная погрешность	±5%
Режим работы развертки	автоколебательный, ждущий, блокировка уровня запуска
Синхронизация
Диапазон частот	20 Гц … 10 МГц
Виды синхронизации	от внутреннего источника, от внешнего источника, сети, телевизионным сигналом
Амплитуда внешней синхронизации	(0,3 … 1) В
Нестабильность синхронизации	0,1 дел
Общие характеристики
Встроенный калибратор выдает импульсы прямоугольной формы (меандр): - амплитуда - погрешность - частота - погрешность	0,5 В ±2% 1 кГц ±2%
Размер экрана ЭЛТ	36×48 мм (6×8 делений)
Ширина линии луча	0,8 мм
Электропитание
От сети переменного тока	220 В, 50 Гц
Потребляемая мощность	25 В-А
Условия эксплуатации
Температура окружающей среды	(+5 … +40)°C
Относительная влажность при температуре +25°C	85%
Время непрерывной работы	8 ч
Габаритные размеры	130 × 240 × 290 мм
Масса	3,5 кг

Комплектация МЕГЕОН 15011

№	Наименование	Количество
1.	Осциллограф универсальный МЕГЕОН 15011	1
2.	Шнур сетевой	1
3.	Пробник-делитель (1:1 / 1:10)	1
4.	Руководство по эксплуатации	1
5.	Упаковка	1
