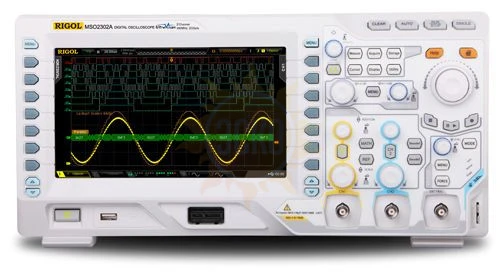

RIGOL MSO2302A-S

распечатать описание в PDF

Артикул: MSO2302A-S

Полоса пропускания МГц

300

Частота дискретизации

1 Гвыб/с

Частота дискретизации

1 Гвыб/с

Количество каналов

Исполнение

Настольный

Объем памяти (количество точек) на канал

7М

Встроенный прибор

Генератор сигналов

240 108 ₽

с НДС

Внимание! В связи с резкими изменениями курса доллара цены на сайте могут отличаться от актуальных. Уточняйте точную цену у менеджера

Доставка в кратчайшие сроки

по Москве от 500 ₽

по России от 1000 ₽

Гарантия 3 года

Описание цифрового осциллографа MSO2302A-S

Цифровой осциллограф Rigol MSO2302A-S является эффективным средством исследования сигналов, обладая низким уровнем шума, расширенными возможностями по запуску, а также возможностью синхронизации и декодирования сигналов шин (I²C, RS-232, SPI и др.).

Оригинальная инновационная технология UltraVision, разработанная в компании Rigol, сочетает в себе превосходную скорость захвата осциллограмм, большую длину записи осциллограммы, удобную навигацию по захваченному сигналу. В этой технологии регистрация сигнала в реальном времени объединена с расширенными возможностями по его анализу и декодированию сигналов шин, при этом отображение сигнала выполняется с изменяемой яркостью (до 256 градаций), в зависимости от интенсивности сигнала. Использование этой технологии в осциллографе Rigol MSO2302A-S делает его удобным средством для разработки и диагностики цифровых и аналоговых устройств.

Благодаря наличию в цифровом осциллографе Rigol MSO2302A-S встроенного шестнадцатиканального логического анализатора с помощью этого осциллографа можно исследовать коррелированные во времени аналоговые и цифровые сигналы.

Кроме того, в цифровом осциллографе Rigol MSO2302A-S имеется встроенный двухканальный генератор сигналов.

Высокая функциональность при оптимальной цене делают цифровой осциллограф Rigol MSO2302A-S уникальным инструментом для разработки и отладки цифровых устройств.

Технические характеристики цифрового осциллографа MSO2302A-S

Характеристика			Значение
Полоса пропускания			300 MГц
Количество каналов			2 + 16 цифровых + внешний запуск
Минимальная детектируемая длительность импульса			5 нс
Регистрация	Режим		Обычный Пиковый детектор Аналоговые каналы:500 пс - один канал, 1 нс - два канала Цифровые каналы:1 нс(8 каналов), 8 нс (16 каналов) Усреднение(2, 4, 8, 16, 32, 64, 128, 256, 512, 1024, 2048, 4096, 8192 выборок)
	Макс. дискретизация (реальное время)		Аналоговые каналы: 2 Гвыб/сек (1 Гвыб/сек - 2 канала) Цифровые каналы: 1 Гвыб/сек (8 каналов), 500 Мвыб/сек (16 каналов)
	Режим высокого разрешения	12 бит при ≥5 мкс/дел @ 1 Гвыб/сек или ≥10 мкс/дел @ 500 Мвыб/сек
Вход	Связь по входу		открытый, закрытый, земля
	Входной импеданс		Аналоговые каналы: 1 MΩ±1% \|\| 16 пФ ±3 пФ или 50 Ω±1,5% Цифровые каналы: 101 кΩ±1% \|\| 9 пФ ±3 пФ
	Учет ослабления пробников		Аналоговые каналы: 0,01х-1000х с шагом 1-2-5
	Максимальное входное напряжение		Аналоговые каналы: 300 Вскз CAT I, 100 Вскз CAT II Переходное перенапряжение 1000 Вп-п Цифровые каналы: 40 Вскз CAT I Переходное перенапряжение 800 Вп-п
	Ограничение полосы пропускания		20 МГц, полный диапазон
Параметры горизонтальной системы	Скорость захвата осциллограмм		50000 осц./сек
	Интерполяция		(sin x)/x
	Глубина записи		Аналоговые каналы: 14 М точек (выбор 1,4 М; 140 К; 14 К) на канал, опция - 56 М точек 7 М точек (выбор 0,7 М; 70 К; 7 К) два канала, опция - 28 М точек Цифровые каналы: 14 М (8 каналов) / 7 М (16 каналов) 28 М (8 каналов) / 14 М (16 каналов) опция
	Коэффициент развертки		1 нс/дел ~ 1000 с/дел, с шагом 1~2~5
	Погрешность временной базы		±25 ppm
	Максимальная задержка		Пред-запуск: ≥ 1 ширины экрана Пост-запуск: 1 с....100000 с
	Режимы		Y-T, X-Y, самописец, задержка
Параметры вертикальной системы	Вертикальное разрешение		Аналоговые каналы: 8 бит Цифровые каналы: 1 бит
	Аналоговые каналы
	Вертикальное отклонение		500 мкВ/дел ~ 10 В/дел (1 MΩ) 500 мкВ/дел ~ 10 В/дел (50 Ω)
	Диапазон смещения		±2 В (500 мкВ ~ 50 мВ), ±10 В (51 мВ ~ 200 мВ), ±50 В (205 мВ ~ 2 В ) ±100 В (2,05 В ~ 10 В )
	Полоса пропускания для аналогового периодического сигнала		DC ~ 300 МГц
	Полоса пропускания для однократного сигнала		DC ~ 300 МГц
	Низкочастотный предел		≤5 Гц ( на входе BNC)
	Время нарастания		≤1,2 нс (типичное)
	Погрешность коэф.усиления		±2%
	Погрешность смещения		±0,1 дел ±2 мВ ±1%смещения
	Изоляция между каналами		≥40 дБ
	Цифровые каналы
	Пороги		1 группа из 8 каналов, настраиваемые
	Уровень порогов		TTL (1,4 В) 5,0 В CMOS (+2,5 В); 3,3 В CMOS (+1,65 В) 2,5 В CMOS (+1,25 В); 1,8 В CMOS (+0,9 В) ECL (-1,3 В) PECL (+3,7 В) LVDS (+1,2 В) 0 В Настраиваемые пользователем
	Диапазон значений порогов		±15 В с шагом 10 мВ
	Погрешность установки порога		±(100 мВ + 3% от установленного значения)
	Макс.динамический диапазон		±10 В + значение порога
	Мин. размах напряжения		500 мВп-п
	Вертикальное разрешение		1 бит
Измерения	Курсорные		ручные (ΔV, ΔT, 1/ΔT), слежение, авто
	Автоматические		Peak Value, Top Value, Bottom Value, Amplitude, Average, Mean Square Root, Overshoot, Preshoot, Area, Period Area, Frequency, Period, Rise Time, Fall Time, Positive Pulse Width, Negative Pulse Width, Positive Duty Cycle, Negative Duty Cycle, Delay A→B↑ , Delay A→B↓ , Phase A→B↑ , Phase A→B↓
	Отображение		5 измерений одновременно
	Статистика		Среднее, максимальное, минимальное, девиация, количество измерений
	Частотомер		встроенный, 6 разрядов
	Математические операции		A+B, A-B, A*B, A/ B, FFT, редактир. расширенные функции, логические операции
	FFT окна		прямоугольник, Hanning, Blackman, Hamming
	Логические операции		AND, OR, NOT, XOR
	Математические функции		Intg, Diff, Log, Exp, Sqrt, Sine, Cosine, Tangent
	Декодирование		Parallel (стандартно), RS-232/UART (опция), I²C (опция), SPI (опция)

Система запуска

Характеристики		Значене
Диапазон уровня запуска	Внутренний	±5 делений от центра экрана
	EXT	±4 В
Режим запуска	Авто, обычный, одиночный
Фильтрация	Срез ФВЧ (75 кГц), ФНЧ (75 кГц)
Блокировка уровня запуска	100 нс ~ 10 с
Чувствительность триггера	1 дел (< 10 мВ); 0,3 дел (>10 мВ)
Запуск по фронту	нарастающий, спадающий, нарастающий&спадающий
Запуск по длительности импульса	условие запуска		положительная полярность импульса: >, <, = отрицательная полярность импульса: >, <, =
	диапазон установок		2 нс ~ 4 с
Запуск по ранту	условие запуска		положительная или отрицательная полярность: >, <, внутри диапазона <>
	диапазон установок		2 нс ~ 4 с
Запуск по окну (опция AT-DS2000A)	Фронт		нарастающий, спадающий, нарастающий&спадающий
	Позиция запуска		Вход, выход, время
	Ширина окна (время)		16 нс ~ 4 с
Запуск по N фронту (опция AT-DS2000A)	Тип фронта		нарастающий, спадающий
	Время		16 нс ~ 10 с
	Номер фронта		1 ~ 65535
Запуск по видеосигналу	Cистема		NTSC, PAL и SECAM
	Cтандарт		480P, 576P, 720P, 1080P; 1080i HDTV (опция AT-DS2000A)
Запуск по шаблону	Установка шаблона		H, L, X, нарастающий фронт, спадающий фронт
Запуск по задержке (опция AT-DS2000A)	Фронт		нарастающий, спадающий
	Условие задержки		>, <, внутри интервала<>, вне интервала ><
	Длительность задержки		2 нс ~ 10 с
Запуск по истечении времени (TimeOut) (опция AT-DS2000A)	Фронт		нарастающий, спадающий, нарастающий&спадающий
	Установка времени		16 нс ~ 4 с
Запуск по длительности события (опция AT-DS2000A)	Установка		H, L, X
	Условие запуска		>, <, внутри интервала<>
	Длительность		2 нс ~ 10 с
Запуск Установка/Удержание (Setup/Hold)	Фронт		нарастающий, спадающий
	Установка		H, L
	Время установки		2 нс ~ 1 с
	Время удержания		2 нс ~ 1 с
RS-232/UART запуск	Полярность		положительная, отрицательная
	Условие запуска		Start, Error, Check Error, Data
	Скорость		2400bps, 4800bps, 9600bps, 19200bps, 38400bps, 57600bps, 115200bps, User
	Разрядность		5 bit, 6 bit, 7 bit, 8 bit
I2C запуск	Условие запуска		Start, Restart, Stop, Missing Ack, Address, Data, A&D
	Разрядность адреса		7 бит, 10 бит
	Диапазон		0 ~ 127, 0 ~ 1023
	Длина		1 ~ 5 байт
SPI запуск	Условие		TimeOut
	Значение удержания		100 нс ~ 1 нс
	Разрядность		4 бит ~ 32 бит
	Установка		H, L, X
USB запуск (опция AT-DS2000A)	Скорость сигнала		низкая, полная
	Условие запуска		SOP, EOP, RC, Suspend, ExitSuspend
CAN запуск (опция CAN-DS2000A)	Тип сигнала		Rx, Tx, CAN_H, CAN_L, Differential
	Условие запуска		SOF, EOF, Frame Type, Frame Error
	Скорость		10 kbps, 20 kbps, 33.3 kbps, 50 kbps, 62.5 kbps, 83.3 kbps, 100 kbps, 125 kbps, 250 kbps, 500 kbps, 800 kbps, 1 Mbps, User
	Точки сэмплирования		5% ~ 95%
	Тип фрейма		Data, Remote, Error, OverLoad
	Тип ошибки		Bit Fill, Answer Error, Check Error, Format Error, Random Error

Генератор сигналов

Характеристика		Значение
Количесто каналов		2
Частота дискретизации		200 Мвыб/сек
Вертикальное разрешение		14 бит
Максимальная частота		25 МГц
Стандартные формы		Синус, меандр, импульсный, треугольный, шумовой, постоянный ток DC
Пользовательские формы		Кардиотонический, экспоненциальный нарастающий и спадающий, ЭКГ, функция Гаусса, функция Лоренца, гаверсинус, произвольной формы
Синус	Диапазон частот	0,1 Гц ~ 25 МГц
	Нелинейность АЧХ	0,5 дБ (относительно 1 кГц)
	Гармонические искажения	-40 дБн
	Негармонические искажения	-40 дБн
	Общие гармонические искажения	1%
	Отношение сигнал/шум	40 дБ
Меандр/Импульс	Диапазон частот	0,1 Гц ~ 15 МГц
	Время нарастания/спада	<15 нс
	Выброс	<5%
	Коэффициент заполнения	10% ~90%
	Разрешение (коэффициент заполнения)	1% до 10 нс (что больше)
	Мин.длительность импульса	20 нс
	Разрешение (длительность импульса)	10 нс или 5 бит (что больше)
	Джиттер	500 пс
Треугольный	Диапазон частот	0,1 Гц ~ 100 кГц
	Линейность	1%
	Симметрия	0% ~100%
Шумовой	Полоса	25 МГц
Пользовательские формы	Диапазон частот	0,1 Гц ~ 1 МГц
Произвольная форма	Диапазон частот	0,1 Гц ~ 10 МГц
	Глубина записи	2 ~ 16 К точек
	Ячеек памяти для сохранения	10
Частота	Точность	100 ppm (<10 кГц); 50 ppm (>10 кГц)
	Разрешение	0,1 Гц или 4 бит (что больше)
Амплитуда	Диапазон	20 мВпик-пик ~ 5 Впик-пик (высокий импеданс) 10 мВпик-пик ~ 2,5 Впик-пик (импеданс 50 Ом)
	Точность	2% (1 кГц)
	Разрешение	100 мкВ или 3 бит (что больше)
Смещение постоянной составляющей	Диапазон	±2,5 В (высокий импеданс); ±1,25 В (импеданс 50 Ом)
	Точность	2% (1 кГц)
	Разрешение	100 мкВ или 3 бит (что больше)

Основные технические характеристики

Дисплей
Параметр	Значение
Тип дисплея	диагональ 8” (203 мм) , ЖК, TFT матрица
Разрешение дисплея	800 (по горизонтали) × 480 (по вертикали) точек
Количество цветов	160 000 цветов
Послесвечение	мин, 50 мс, 100 мс, 200 мс, 500 мс, 1 с, 2 с, 5 с, 10 с, 20 с, бесконечно

Выход для компенсации пробника
Параметр	Значение
Выходное напряжение (типичное)	амплитуда 3 Вп-п
Частота (типичное)	Меандр 1 кГц

Интерфейс
Параметр	Значение
Стандартный	USB Host(поддержка USB-GPIB), USB-device, LAN, выход AUX (TrigOut/PassFail)
Принтер	PictBridge

Питание
Параметр	Значение
Напряжение	100 ~ 240 Вэфф. AC, 50/60 Гц, CAT II
Потребляемая мощность	<50 Вт
предохранитель	2 A, T тип, 250 В

Массо-габаритные параметры
Параметр	Значение
Габаритные размеры	361,6 мм × 179,6 мм × 130,8 мм (ШВГ)
Вес	Около 4 кг (4,5 кг с упаковкой)

Комплектация RIGOL MSO2302A-S

№	Наименование	Количество
1.	Цифровой осциллограф MSO2302A-S	1
2.	Осциллографические щупы	2
3.	Пробник логического анализатора RPL2316	1
4.	Сетевой кабель	1
5.	USB кабель для подключения к ПК	1
6.	Краткое руководство по эксплуатации	1
7.	CD диск с руководством по эксплуатации и программным обеспечением	1
