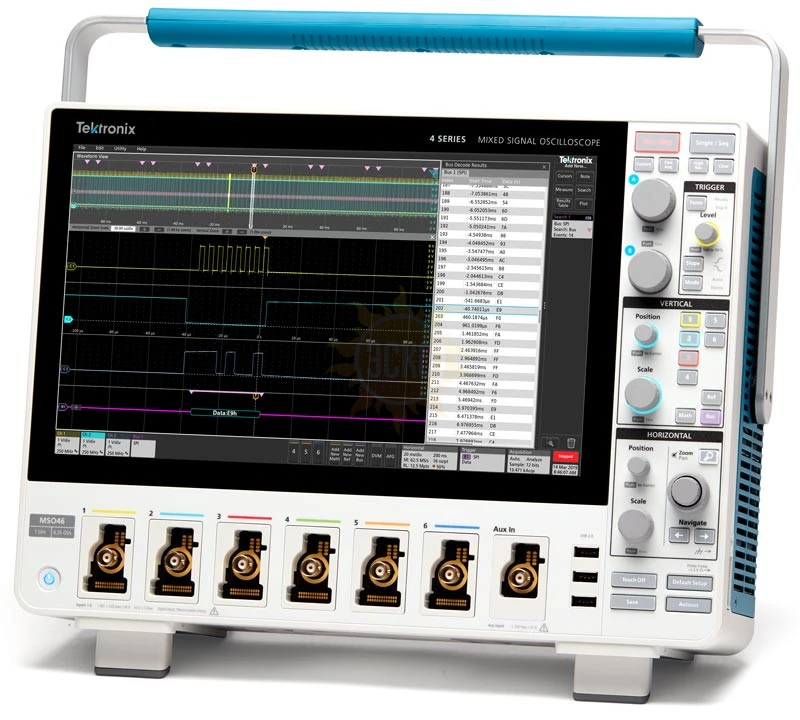

MSO44 4-BW-200 — цифровой осциллограф

распечатать описание в PDF

Артикул: TEK-MSO44 4-BW-200

Полоса пропускания МГц

200

Частота дискретизации

6,25 Гвыб/с

Частота дискретизации

6,25 Гвыб/с

Количество каналов

Исполнение

Настольный

Объем памяти (количество точек) на канал

31,25М

Встроенный прибор

Анализатор спектра, Частотомер, Цифровой вольтметр

Тип осциллографа

Смешанных сигналов

Снят с производства

Доставка в кратчайшие сроки

по Москве от 500 ₽

по России от 1000 ₽

Гарантия 3 года

Госреестр 76763-19
до 28.11.2024

Межповерочный интервал 1 год

ТД «ЭСКО» официальный дистрибьютор Tektronix в России

Описание MSO44 4-BW-200

Осциллографы смешанных сигналов Tektronix MSO серии 4 созданы для широкого круга сложных задач по разработке и анализу электронных устройств с аналоговыми и цифровыми сигналами. В осциллографах смешанных сигналов Tektronix MSO серии 4 доступны все необходимые функции для удовлетворения требований различных приложений, включая входные каналы FlexChannel™, каждый из которых может быть преобразован из аналогового в восемь цифровых каналов путем простого подключения логического пробника, опции декодирования и анализа сигналов последовательных шин, генератор сигналов произвольной формы и стандартных функций, цифровой вольтметр и частотомер. Кроме того, отличительной чертой осциллографов смешанных сигналов Tektronix MSO серии 4 являются интуитивно понятный пользовательский интерфейс с сенсорным экраном и передняя панель с удобным расположением клавиш управления.

Особенности цифрового осциллографа MSO44 4-BW-200:

Количество входов FlexChannel - 4 (4 аналоговых и 32 цифровых опционально с пробником TLP058);
Полоса пропускания 200 МГц (опция 350 МГц/500 МГц/1 ГГц/1,5 ГГц);
Максимальная частота дискретизации 6,25 Гвыб/с;
Максимальная глубина записи 31,25 М точек (62,5 М - опция);
Сегментированная память;
Скорость захвата >500000 осц/с;
Разрешение АЦП - 12 бит (16 бит в режиме HiRes);
Входной импеданс 1 МОм/50 Ом;
Анализ спектров (БПФ, полоса осциллографа);
Генератор сигналов (опция 4- AFG): 1 выход, 50 МГц;
13 встроенных и произвольная форма, 128 К;
Цифровой вольтметр 4 разряда;
Частотомер: 8 разрядов;
Анализ питания (опция 4-PWR);
Запуск и анализ по сигналам (опции) I2C, SPI, I3C, RS-232/422/485/UART, SPMI, CAN, CAN FD, LIN, FlexRay, SENT, USB 2.0, Ethernet, I2S, LJ, RJ, TDM, MIL-STD-1553, ARINC 429;
Дисплей 13,3", WVGA 1920x1080, сенсорный, мультитач;
Интерфейсы: USB Host, USB Device (5), LAN (с LXI), HDMI, Aux Out.

Характеристики MSO44 4-BW-200

Параметр	Значение
Количество входов FlexChannel	4 (4 аналоговых и 32 цифровых опционально с пробником TLP058)
Полоса пропускания	200 МГц (опция 350 МГц/500 МГц/1 ГГц/1,5 ГГц)
Максимальная частота дискретизации	6,25 Гвыб/с
Максимальная глубина записи	31,25 М точек (62,5 М - опция), Сегментированная память
Скорость захвата	>500000 осц/с
Разрешение АЦП	12 бит (16 бит в режиме HiRes)
Входной импеданс	1 МОм/50 Ом
Анализ спектров	БПФ, полоса осциллографа
Генератор сигналов	опция 4- AFG: 1 выход, 50 МГц, 13 встроенных и произвольная форма, 128 К
Цифровой вольтметр	4 разряда
Частотомер	8 разрядов
Анализ питания	опция 4-PWR
Запуск и анализ по сигналам (опции)	I2C, SPI, I3C, RS-232/422/485/UART, SPMI, CAN, CAN FD, LIN, FlexRay, SENT, USB 2.0, Ethernet, I2S, LJ, RJ, TDM, MIL-STD-1553, ARINC 429
Дисплей	диагональ 13,3", WVGA 1920x1080, сенсорный, мультитач
Интерфейсы	USB Host, USB Device (5), LAN (с LXI), HDMI, Aux Out
Габаритные размеры	249х405х155 мм
Вес	7,6 кг
