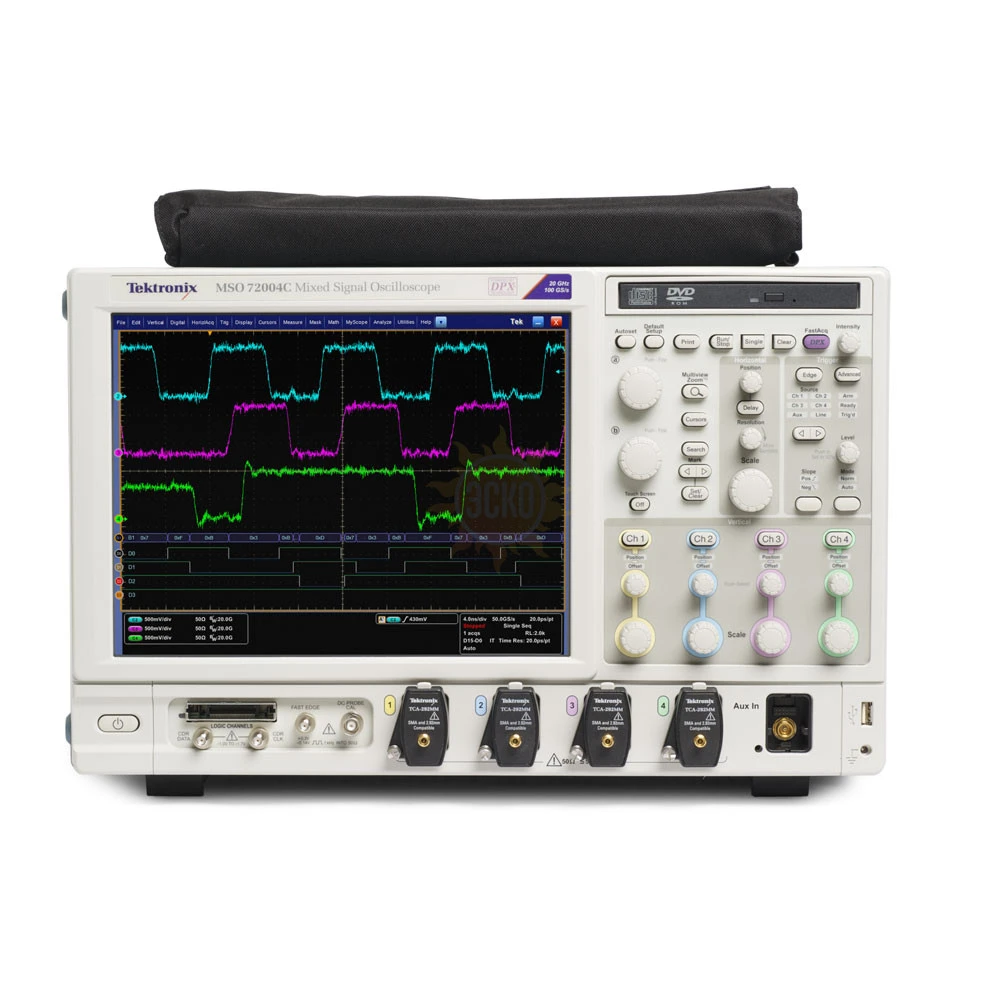

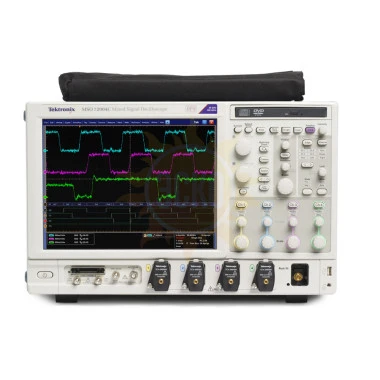

MSO72004C — цифровой осциллограф смешанных сигналов

распечатать описание в PDF

Артикул: MSO72004C

MSO72004C — цифровой осциллограф смешанных сигналов

Частота дискретизации

50 Гвыб/с

Полоса пропускания ГГц

Частота дискретизации

50 Гвыб/с

Количество каналов

Исполнение

Настольный

Объем памяти (количество точек) на канал

10М

Тип осциллографа

Смешанных сигналов

86 876 330 ₽

с НДС

Внимание! В связи с резкими изменениями курса доллара цены на сайте могут отличаться от актуальных. Уточняйте точную цену у менеджера

с поверкой +3 900 ₽

Доставка в кратчайшие сроки

по Москве от 500 ₽

по России от 1000 ₽

Гарантия 1 год

Госреестр 48470-11
до 27.10.2026

Межповерочный интервал 1 год

ТД «ЭСКО» официальный дистрибьютор Tektronix в России

Особенности прибора MSO72004C:

Цифровой осциллограф смешанных сигналов
20 ГГц
4 аналоговых канала (50 Ом, TekConnect)
Скорость нарастания 14 пс (20%-80%)
Дискрет. 8 бит (5.5 эфф.) в реальном времени до 100 ГГц на 2 каналах или 50 ГГц всех каналах
16 цифровых каналов м
Память 10 МБ/канал (опц. - до 250 МБ/канал)
Вертикальный шум 0,59%
Мин. шумовой джиттер 400 фс (RMS)
DPO/DPX- захват до 300000 осц/с на каждом канале одновр.
Цв.сенсорный XGA-дисплей 30 см
Развертка 10 мВ-0.5 В/дел. и 20пс/дел - 1000 с/дел.
Pinpoint-синхронизация (более 1400 режимов)
Запуск по паттерну и телекоммуникационным сигналам (опция)
Аппаратное восстановление тактовой частоты (опция)
БПФ
53 а/измерений
Статистика и гистограммы
Настраиваемый интерфейс MyScope
Windows XP / ПК: HDD, CDRW, GPIB, USB, LAN, RS232, видеовыход.

Характеристики Tektronix MSO72004C 20 ГГц, 4 + 16 каналов

Параметры	Значения
Тип осциллографа	Цифровой
Число каналов	4 + 16 цифровых
Полоса пропускания	20 ГГц
Максимальная частота дискретизации	100 ГГц
Максимальный объем памяти	62 МБ (опционально до 250 МБ)
АЦП (бит)	8
Сопротивление входа	50 Ом, 1 МОм (с адаптером TCA-1MEG)
Логические каналы	16
Особенности	Скорость обновления экрана до 300.000 осц./сек. 16 логических каналов с разрешением по времени 80 пс для отладки цифровых и аналоговых схем. iCapture – одно подключение для аналоговых и цифровых сигналов. Расширенная синхронизация (включая ТВ-синхронизацию). Автоматические (до 53-x параметров), курсорные измерения и гистограммы. Измерение джиттера и анализа характеристик глазковых диаграмм. Технология Pinpoint обеспечивает максимальную гибкость и эффективность запуска. Поддержка опциональных приложений - векторного анализа сигналов SignalVu, анализатор протоколов, измерение и анализ источников питания, анализ шин памяти DDR. Интерфейс подключения пробников TekConnect. Вывод данных на печать. Выход для внешнего монитора.
Интерфейс	USB, LAN, GPIB
Дисплей	TFT, 30,7, 1024х768, 10х10, сенсорный
Масса (кг)	24
