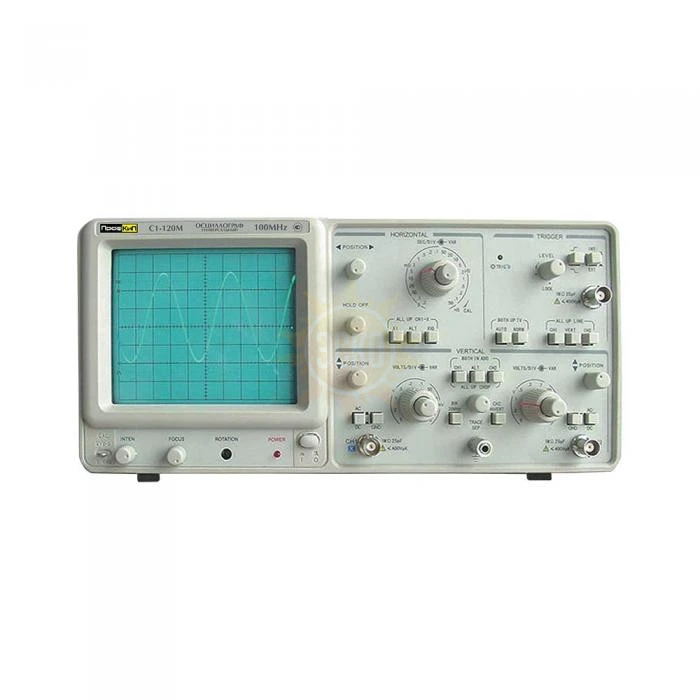

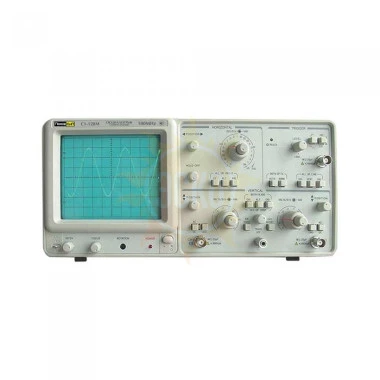

ПрофКиП С1-120М осциллограф универсальный (2 канала, 0 МГц … 100 МГц)

распечатать описание в PDF

ПрофКиП С1-120М осциллограф универсальный (2 канала, 0 МГц … 100 МГц)

191 160 ₽

с НДС

Внимание! В связи с резкими изменениями курса доллара цены на сайте могут отличаться от актуальных. Уточняйте точную цену у менеджера

поверкa включена в стоимость

Доставка в кратчайшие сроки

по Москве от 500 ₽

по России от 1000 ₽

Госреестр
41754-09
до 02.10.2029

ТД «ЭСКО» официальный дистрибьютор ПрофКиП в России

Описание ПрофКиП С1-120М осциллограф универсальный (2 канала, 0 МГц … 100 МГц)

Назначение осциллографа универсального ПрофКиП С1-120М

Осциллограф универсальный ПрофКиП С1-120М - современный инструмент инженера, обеспечивающий высокую точность, удобство эксплуатации и набор всех необходимых функций для приборов данного класса. Осциллограф универсальный ПрофКиП С1-120М имеет эргономичный дизайн, в нем применена аналоговая ЭЛТ с высокой точностью фокусировки, что позволяет осуществлять комфортную работу, наблюдая сигнал, даже превосходящий документированные 100 МГц, в реальном времени, на шести дюймовом экране. Также в осциллографе универсальном ПрофКиП С1-120М удобно реализован захват синхронизации.

Особенности и преимущества осциллографа универсального ПрофКиП С1-120М

▪ Количество каналов: 2
▪ Полоса пропускания: 0 МГц … 100 МГц
▪ ЭЛТ: 6 дюймов (8 х 10 дел, 1 дел = 1 см)
▪ ALT функция запуска
▪ Выходной сигнал: ось Z, канал 1 (CH1)
▪ ТВ-синхронизация, режим Y-X
▪ Масштабирование развертки: х 10

Основные технические характеристики осциллографа универсального ПрофКиП С1-120М

Параметры	Значения
Электронно-лучевая трубка (ЭЛТ)
Тип	прямоугольный, 6 дюймов
Экспозиционная площадь	8 х 10 дел (1 дел = 1 см)
Ускоряющее напряжение	1.7 кВ
Канал вертикального отклонения
Чувствительность	5 мВ /дел … 5 В /дел ±5% (12 диапазонов, шаг 1-2-5)
Регулировка коэффициента	≥2.5:1
Полоса пропускания (-3 дБ)	0 МГц … 100 МГц (открытый вход) 10 Гц … 100 МГц (закрытый вход)
Время нарастания	≤ 3.5 нс
Входной импеданс	~ 1 МОм /25 пФ
Вход усилителя	открытый (DC), закрытый (АС), заземленный (GND)
Максимальное входное напряжение	400 В при 1 кГц
Режим работы	канал 1 (CH1), канал 2 (CH2), оба канала (DUAL) (попеременно (ALT) /поочередно (CHOP)), сумма каналов (ADD)
Канал горизонтального отклонения
Коэффициент развертки	50 нс /дел … 0.2 с /дел (20 диапазонов, шаг 1-2-5)
Точность	±3% ±10% при масштабировании
Регулировка коэффициента	≥2.5:1
Масштабирование развертки	х 10
Максимальный коэффициент развертки	5 нс /дел
Линейность развертки	±5% ±10% при масштабировании
ALT-масштабирование
ALT-разделение
Синхронизация
Режим	автоматический (AUTO), ждущий (NORM), ТВ-синхронизация (TV), фиксация уровня (LEVEL LOCK)
Источник синхронизации	канал 1 (CH1), канал 2 (CH2), сложение каналов синхронизации (ALT), сеть (LINE), внешний (EXT)
Полярность синхронизации	«+» или «-»
Чувствительность	INT: 1.5 дел (AUTO или NORM) EXT: 0.2 дел (AUTO или NORM) ТВ-синхроимпульс 2 дел при 0.5 В (EXT)
Внешний вход синхронизации
Входной импеданс	1 МОм /22 пФ
Максимальное входное напряжение	400 В при 1 кГц
Режим X-Y
Чувствительность	5 мВ /дел … 5 В /дел ±5% (10 диапазонов, шаг 1-2-5)
Полоса пропускания	0 МГц … 1 МГц (открытый вход) 10 Гц … 1 МГц (закрытый вход)
Сдвиг фазы	≤3° (50 кГц)
Ось Z
Чувствительность	5 Впик-пик
Полярность	отрицательная
Входной импеданс	10 кОм
Используемый частотный диапазон	1 МГц
Максимальное входное напряжение	50 В при 1 кГц
Калибратор
Форма сигнала	положительный меандр
Частота	1 кГц ±2%
Выходное напряжение	2 Впик-пик ±2%

Общие данные осциллографа универсального ПрофКиП С1-120М

▪ Питание: 110 В … 127 В ±10%, 220 В … 240 В ±10% /50 Гц ±2 Гц, 60 Гц ±2 Гц
▪ Габаритные размеры: 310х140х400 мм
▪ Вес: 8 кг

Комплект поставки осциллографа универсального ПрофКиП С1-120М

Наименование	Количество
Осциллограф сервисный двухканальный ПрофКиП С1-120М	1 шт.
Делитель	2 шт.
Кабель питания	1 шт.
Руководство по эксплуатации	1 шт.
