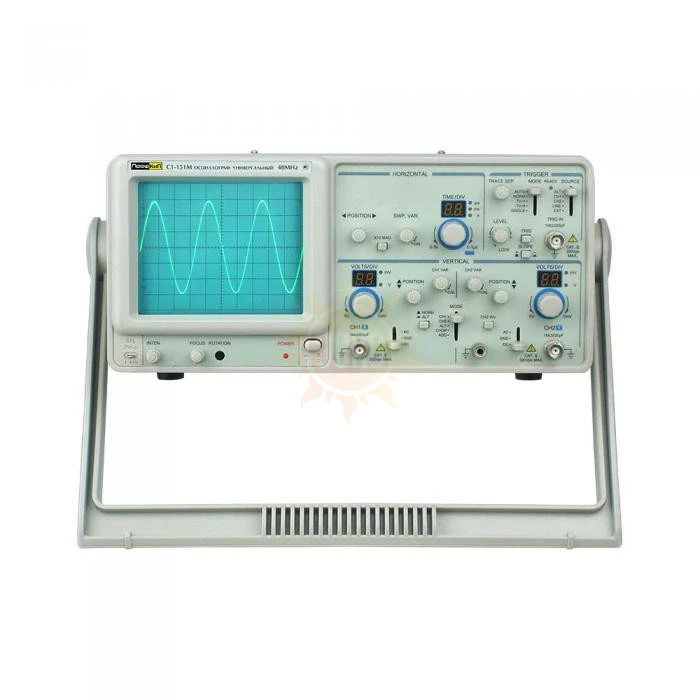

ПрофКиП С1-151М осциллограф универсальный (0 МГц … 40 МГц)
распечатать
121 320
₽
с НДС
Внимание! В связи с резкими изменениями курса доллара цены на сайте могут отличаться от актуальных. Уточняйте точную цену у менеджера
поверкa включена в стоимость
Доставка в кратчайшие сроки
по Москве
от 500 ₽
по России от 1000 ₽
Госреестр
49645-12
до 10.04.2027
49645-12
до 10.04.2027
ТД «ЭСКО» официальный дистрибьютор ПрофКиП в России
Описание ПрофКиП С1-151М осциллограф универсальный (0 МГц … 40 МГц)
Назначение осциллографа универсального ПрофКиП С1-151М
Осциллограф универсальный ПрофКиП С1-151М предназначен для исследования электрических сигналов путем визуального наблюдения их формы и измерения амплитудно-временных параметров сигнала по калиброванной шкале ЭЛТ. Осциллограф универсальный ПрофКиП С1-151М применяются при регулировке, ремонте и обслуживании РЭА в лабораторных, цеховых и полевых условиях эксплуатации. Может быть использован для контроля электрических параметров в промышленных и научных исследовательских лабораториях, ремонтных мастерских, учебных заведениях, в радиолюбительской практике.
Особенности и преимущества осциллографа универсального ПрофКиП С1-151М
▪ Количество каналов: 2
▪ Полоса пропускания: 0 МГц … 40 МГц
▪ ЭЛТ: 6 дюймов (8 х 10 дел, 1 дел = 1 см)
▪ Технология поверхностного монтажа
▪ ТВ-синхронизация
▪ ALT функция запуска
▪ Выходной сигнал: ось Z, канал 1 (CH1)
▪ Масштабирование развертки: х 10
Основные технические характеристики осциллографа универсального ПрофКиП С1-151М
|
Параметры
|
Значения
|
|
Электронно-лучевая трубка (ЭЛТ)
|
|
|
Тип
|
прямоугольный, 6 дюймов
|
|
Экспозиционная площадь
|
8 х 10 дел (1 дел = 1 см)
|
|
Ускоряющее напряжение
|
12 кВ
|
|
Интенсивность и фокусировка
|
непрерывно регулируемые на передней панели
|
|
Ротация луча
|
регулируется на передней панели
|
|
Канал вертикального отклонения
|
|
|
Чувствительность
|
1 мВ /дел … 5 В /дел ±3% (12 диапазонов, шаг 1-2-5)
|
|
Регулировка коэффициента
|
≥ 2.5:1
|
|
Полоса пропускания (-3 дБ) х1
|
0 МГц … 40 МГц (открытый вход)
10 Гц … 40 МГц (закрытый вход)
|
|
Время нарастания
|
≤ 9.5 нс
|
|
Входной импеданс
|
~ 1 МОм ±3% /25 пФ ±5 пФ
|
|
Вход усилителя
|
открытый (DC), закрытый (АС), заземленный (GND)
|
|
Максимальное входное напряжение
|
400 В при 1 кГц
|
|
Режим работы
|
канал 1 (CH1), канал 2 (CH2), оба канала (DUAL) (попеременно (ALT) /поочередно (CHOP)), сумма каналов (ADD), разность каналов (CH2 INV)
|
|
Канал горизонтального отклонения
|
|
|
Коэффициент развертки
|
0.1 мкс /дел … 0.1 с /дел
|
|
Точность
|
±3%
±5% при масштабировании
|
|
Регулировка коэффициента
|
≥ 2.5:1
|
|
Масштабирование развертки
|
х 10
|
|
Максимальный коэффициент развертки
|
10 нс /дел
|
|
Синхронизация
|
|
|
Режим
|
автоматический (AUTO), ждущий (NORM), ТВ-строки (TV-H), ТВ-кадры (TV-V)
|
|
Источник синхронизации
|
канал 1 (CH1), канал 2 (CH2), сложение каналов синхронизации (ALT), сеть (LINE), внешний (EXT)
|
|
Полярность синхронизации
|
«+» или «-»
|
|
Чувствительность (20 Гц … 2 МГц)
|
0.5 дел (CH1, CH2)
2.0 дел (ALT)
0.2 дел (EXT)
ТВ-синхроимпульс > 1 дел при 1 В (EXT)
|
|
Чувствительность (2 МГц … 20 МГц)
|
1.5 дел (CH1, CH2)
3.0 дел (ALT)
0.8 дел (EXT)
ТВ-синхроимпульс > 1 дел при 1 В (EXT)
|
|
Чувствительность (20 МГц … 40 МГц)
|
2.0 дел (CH1, CH2)
3.0 дел (ALT)
0.8 дел (EXT)
ТВ-синхроимпульс > 1 дел при 1 В (EXT)
|
|
Внешний вход синхронизации
|
|
|
Входной импеданс
|
1 МОм ±3% /25 пФ ±5 пФ
|
|
Максимальное входное напряжение
|
300 В при 1 кГц
|
|
Режим X-Y
|
|
|
Чувствительность
|
5 мВ /дел … 5 В /дел ±5% (12 диапазонов, шаг 1-2-5)
|
|
Частотный диапазон X-входа
|
500 кГц
|
|
Сдвиг фазы
|
≤3° (50 кГц)
|
|
Ось Z
|
|
|
Чувствительность
|
5 Впик-пик
|
|
Полярность
|
отрицательная
|
|
Входной импеданс
|
47 кОм
|
|
Используемый частотный диапазон
|
~ 2 МГц
|
|
Максимальное входное напряжение
|
30 В при 1 кГц
|
|
Калибратор
|
|
|
Форма сигнала
|
положительный меандр
|
|
Частота
|
1 кГц
|
|
Выходное напряжение
|
2 Впик-пик ±2%
|
Общие данные осциллографа универсального ПрофКиП С1-151М
▪ Питание: 110 … 127 В ±10%, 220 В … 240 В ±10% /50 Гц ±2Гц, 60 Гц ±2 Гц
▪ Габаритные размеры: 316х132х410 мм
▪ Вес: 7.8 кг
Комплект поставки осциллографа универсального ПрофКиП С1-151М
|
Наименование
|
Количество
|
|
Осциллограф универсальный ПрофКиП С1-151М
|
1 шт.
|
|
Делитель
|
2 шт.
|
|
Кабель питания
|
1 шт.
|
|
Руководство по эксплуатации
|
1 шт.
|
Обсуждение ПрофКиП С1-151М осциллограф универсальный (0 МГц … 40 МГц)
Пока нет обсуждений.
Документы ПрофКиП С1-151М осциллограф универсальный (0 МГц … 40 МГц)
- Госреестр РФ 49645-12 до 10.04.2027PDF, 4.63 МБ
