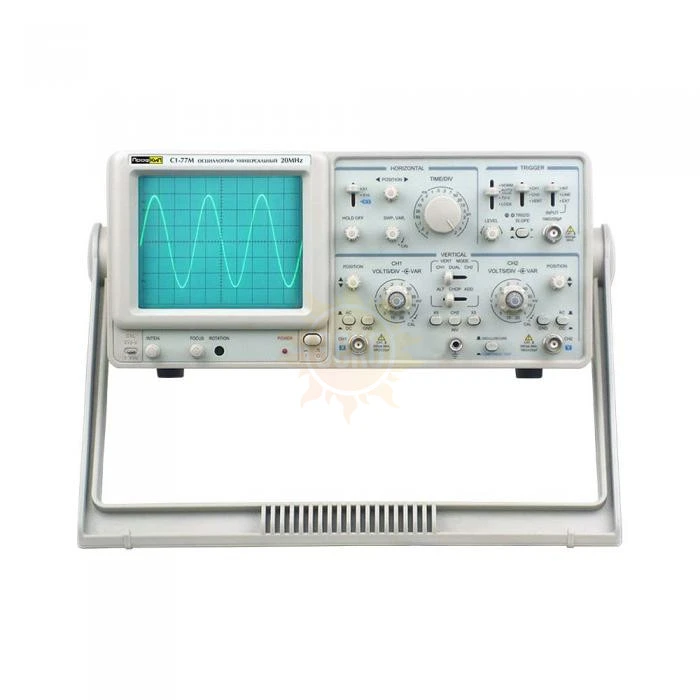

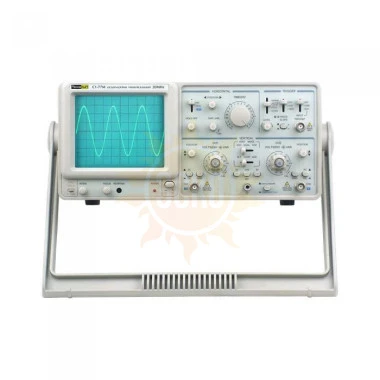

ПрофКиП С1-77М осциллограф универсальный (2 канала, 0 МГц … 20 МГц)

распечатать описание в PDF

ПрофКиП С1-77М осциллограф универсальный (2 канала, 0 МГц … 20 МГц)

109 553 ₽

с НДС

Внимание! В связи с резкими изменениями курса доллара цены на сайте могут отличаться от актуальных. Уточняйте точную цену у менеджера

Доставка в кратчайшие сроки

по Москве от 500 ₽

по России от 1000 ₽

ТД «ЭСКО» официальный дистрибьютор ПрофКиП в России

Описание ПрофКиП С1-77М осциллограф универсальный (2 канала, 0 МГц … 20 МГц)

Назначение осциллографа универсального ПрофКиП С1-77М

Осциллограф универсальный ПрофКиП С1-77М предназначен для исследования формы электрических сигналов путем визуального наблюдения на экране электронно-лучевой трубки (ЭЛТ) и измерения их амплитудных и временных характеристик. Осциллограф универсальный ПрофКиП С1-77М быть использован для контроля электрических параметров в промышленных и научных исследовательских лабораториях, ремонтных мастерских, учебных заведениях, в радиолюбительской практике.

Особенности и преимущества осциллографа универсального ПрофКиП С1-77М

▪ Количество каналов: 2

▪ Полоса пропускания: 0 МГц … 20 МГц

▪ ЭЛТ: 6 дюймов (8 х 10 дел)

▪ Расширенная чувствительность по вертикали: до 20 В /дел

▪ ТВ-синхронизация, режим Y-X

▪ Масштабирование развертки: х 10

▪ Автоматическая синхронизация, фиксация уровня

Основные технические характеристики осциллографа универсального ПрофКиП С1-77М

Параметры	Значения
Электронно-лучевая трубка (ЭЛТ)
Тип	прямоугольный, 6 дюймов
Экспозиционная площадь	8 х 10 дел (1 дел = 2 см)
Ускоряющее напряжение	2 кВ
Канал вертикального отклонения
Чувствительность	х1: 5 мВ /дел … 20 В /дел (12 диапазонов, шаг 1-2-5) х5: ~ 1 мВ /дел (12 диапазонов, шаг 1-2-5)
Полоса пропускания (-3 дБ) х1	0 МГц … 20 МГц (открытый вход) 10 Гц … 20 МГц (закрытый вход)
Полоса пропускания (-3 дБ) х5	0 МГц … 7 МГц (открытый вход) 10 Гц … 7 МГц (закрытый вход)
Время нарастания	х1: ≤ 17.5 нс х5: ≤ 50 нс
Входной импеданс	~ 1 МОм ±3% /25 пФ ±5 пФ
Максимальное входное напряжение	400 В при 1 кГц
Вход усилителя	открытый (DC), закрытый (АС), заземленный (GND)
Режим работы	канал 1 (CH1), канал 2 (CH2), оба канала (DUAL) (попеременно (ALT) /поочередно (CHOP)), сумма каналов (ADD), разность каналов (CH2 INV)
Канал горизонтального отклонения
Коэффициент развертки	0.2 мкс /дел … 0.5 с /дел ~ 50 мс /дел при масштабировании
Точность	±3% ±5% при масштабировании (20 нс /дел … 50 нс /дел некалиброванное)
Масштабирование развертки	х 10
Максимальный коэффициент развертки	20 нс /дел
Линейность развертки	±5% ±10% при масштабировании
Синхронизация
Режим	автоматический (AUTO), ждущий (NORM), ТВ-строки (TV-H), ТВ-кадры (TV-V), фиксация уровня (LEVEL LOCK)
Источник синхронизации	канал 1 (CH1), канал 2 (CH2), сложение каналов синхронизации (ALT), сеть (LINE), внешний (EXT), канал 1 + канал 2 (VERT)
Вход усилителя	закрытый (AC)
Полярность синхронизации	«+» или «-»
Чувствительность (5 Гц … 10 МГц)	1 дел (CH1, CH2) 2.0 дел (ALT) 200 мВ (EXT)
Чувствительность (10 МГц … 20 МГц)	1.5 дел (CH1, CH2) 3.0 дел (ALT) 300 мВ (EXT)
Внешний вход синхронизации
Входной импеданс	1 МОм ±3% /25 пФ ±5 пФ
Максимальное входное напряжение	400 В при 1 кГц
Режим X-Y
Чувствительность	5 мВ /дел … 5 В /дел ±4%
Частотный диапазон X-входа	500 кГц
Сдвиг фазы	≤3° (50 кГц)
Выходной сигнал
Выход сигнала канала 1
Калибратор
Форма сигнала	положительный меандр
Частота	1 кГц
Выходное напряжение	2 Впик-пик ±2%

Общие данные осциллографа универсального ПрофКиП С1-77М

▪ Питание: 110 В /220 В ±10%, 50 Гц /60 Гц

▪ Габаритные размеры: 310х145х450 мм

▪ Вес: 8 кг

Комплект поставки осциллографа универсального ПрофКиП С1-77М

Наименование	Количество
Осциллограф универсальный ПрофКиП С1-77М	1 шт.
Делитель	2 шт.
Кабель питания	1 шт.
Руководство по эксплуатации	1 шт.
