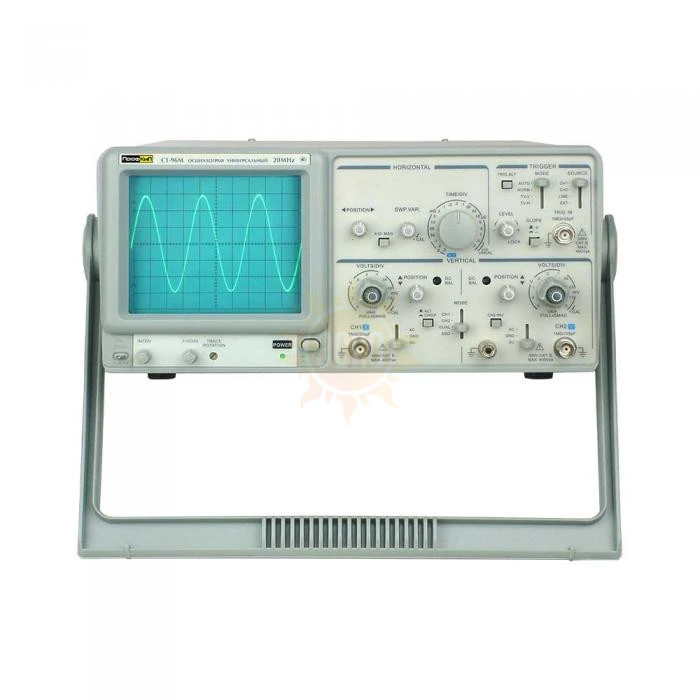

ПрофКиП С1-96М осциллограф универсальный (2 канала, 0 МГц … 20 МГц)
распечатать
119 250
₽
с НДС
Внимание! В связи с резкими изменениями курса доллара цены на сайте могут отличаться от актуальных. Уточняйте точную цену у менеджера
поверкa включена в стоимость
Доставка в кратчайшие сроки
по Москве
от 500 ₽
по России от 1000 ₽
Госреестр
41754-09
до 02.10.2029
41754-09
до 02.10.2029
ТД «ЭСКО» официальный дистрибьютор ПрофКиП в России
Описание ПрофКиП С1-96М осциллограф универсальный (2 канала, 0 МГц … 20 МГц)
Назначение осциллографа универсального ПрофКиП С1-96М
Осциллограф универсальный ПрофКиП С1-96М предназначен для исследования формы и измерения ампитудно-временных параметров одного или двух периодических сигналов в полосе пропускания от 0 МГц до 20 МГц путем их визуального наблюдения, а также детального исследования выбранной части растра по одному каналу при оперативном и периодическом контроле качественных и количественных показателей телевизионного тракта и его отдельных звеньев во время проведении наладочных, ремонтных работ и при лабораторных исследованиях в условиях умеренного климата. Осциллограф универсальный ПрофКиП С1-96М предназначен для работы в лабораторных и цеховых условиях и может использоваться для исследовательских, поверочных и ремонтных работ.
Особенности и преимущества осциллографа универсального ПрофКиП С1-96М
▪ Количество каналов: 2
▪ Полоса пропускания: 0 МГц … 20 МГц
▪ ЭЛТ: 6 дюймов (8 х 10 дел, 1 дел = 1 см)
▪ Высокая чувствительность: 1 мВ /дел
▪ ALT функция запуска
▪ Масштабирование развертки: х 10
▪ ТВ-синхронизация, режим X-Y
Основные технические характеристики осциллографа универсального ПрофКиП С1-96М
|
Параметры
|
Значения
|
|
Электронно-лучевая трубка (ЭЛТ)
|
|
|
Тип
|
прямоугольный, 6 дюймов
|
|
Экспозиционная площадь
|
8 х 10 дел (1 дел = 1 см)
|
|
Ускоряющее напряжение
|
2 кВ
|
|
Яркость
|
непрерывно регулируемая на передней панели
|
|
Z-вход
|
|
|
Входное сопротивление
|
~ 47 кОм
|
|
Входной уровень
|
≥ 5 Впик-пик
|
|
Частотный диапазон
|
2 МГц
|
|
Канал вертикального отклонения
|
|
|
Чувствительность
|
х1: 5 мВ /дел … 5 В /дел ±3% (12 диапазонов)
х5: 1 мВ /дел … 1 В /дел ±5% (12 диапазонов)
|
|
Полоса пропускания (-3 дБ) х1
|
0 МГц … 20 МГц (открытый вход)
10 Гц … 20 МГц (закрытый вход)
|
|
Полоса пропускания (-3 дБ) х5
|
0 МГц … 7 МГц (открытый вход)
10 Гц … 7 МГц (закрытый вход)
|
|
Время нарастания
|
х1: ≤ 17.5 нс
х5: ≤ 50 нс
|
|
Входной импеданс
|
~ 1 МОм /25 пФ
|
|
Максимальное входное напряжение
|
400 В при 1 кГц
|
|
Вход усилителя
|
открытый (DC), закрытый (АС), заземленный (GND)
|
|
Режим работы
|
канал 1 (CH1), канал 2 (CH2), оба канала (DUAL) (попеременно (ALT) /поочередно (CHOP)), сумма каналов (ADD), разность каналов (CH2 INV)
|
|
Канал горизонтального отклонения
|
|
|
Коэффициент развертки
|
0.2 мкс /дел … 0.5 с /дел
20 нс /дел … 50 мс /дел при масштабировании
|
|
Точность
|
±3%
±5% при масштабировании
|
|
Масштабирование развертки
|
х 10
|
|
Максимальный коэффициент развертки
|
20 нс /дел
|
|
Линейность развертки
|
±5%
±10% при масштабировании
|
|
Синхронизация
|
|
|
Режим
|
автоматический (AUTO), ждущий (NORM), ТВ-строки (TV-H), ТВ-кадры (TV-V), фиксация уровня (LEVEL LOCK)
|
|
Источник синхронизации
|
канал 1 (CH1), канал 2 (CH2), сложение каналов синхронизации (ALT), сеть (LINE), внешний (EXT)
|
|
Вход усилителя
|
закрытый (AC)
|
|
Полярность синхронизации
|
«+» или «-»
|
|
Чувствительность (20 Гц … 2 МГц)
|
0.5 дел (CH1, CH2)
2.0 дел (ALT)
200 мВ (EXT)
ТВ-синхроимпульс > 1 дел при 1 В (EXT)
|
|
Чувствительность (2 МГц … 20 МГц)
|
1.5 дел (CH1, CH2)
3.0 дел (ALT)
800 мВ (EXT)
ТВ-синхроимпульс > 1 дел при 1 В (EXT)
|
|
Внешний вход синхронизации
|
|
|
Входной импеданс
|
1 МОм ±3% /25 пФ ±5 пФ
|
|
Максимальное входное напряжение
|
400 В при 1 кГц
|
|
Режим X-Y
|
|
|
Чувствительность
|
5 мВ /дел … 5 В /дел ±4%
|
|
Частотный диапазон X-входа
|
500 кГц
|
|
Сдвиг фазы
|
≤3° (50 кГц)
|
|
Выходной сигнал
|
|
|
Выход сигнала канала 1
|
|
|
Калибратор
|
|
|
Форма сигнала
|
положительный меандр
|
|
Частота
|
1 кГц
|
|
Выходное напряжение
|
2 Впик-пик ±2%
|
Общие данные осциллографа универсального ПрофКиП С1-96М
▪ Питание: 110 В /220 В ±10%, 50 Гц /60 Гц
▪ Габаритные размеры: 310х150х455 мм
▪ Вес: 8 кг
Комплект поставки осциллографа универсального ПрофКиП С1-96М
|
Наименование
|
Количество
|
|
Осциллограф универсальный ПрофКиП С1-96М
|
1 шт.
|
|
Делитель
|
2 шт.
|
|
Кабель питания
|
1 шт.
|
|
Руководство по эксплуатации
|
1 шт.
|
Отзывы ПрофКиП С1-96М осциллограф универсальный (2 канала, 0 МГц … 20 МГц)
Пока нет отзывов.
Обсуждение ПрофКиП С1-96М осциллограф универсальный (2 канала, 0 МГц … 20 МГц)
Пока нет обсуждений.
Документы ПрофКиП С1-96М осциллограф универсальный (2 канала, 0 МГц … 20 МГц)
- Госреестр РФ 41754-09 до 02.10.2029PDF, 2.06 МБ
