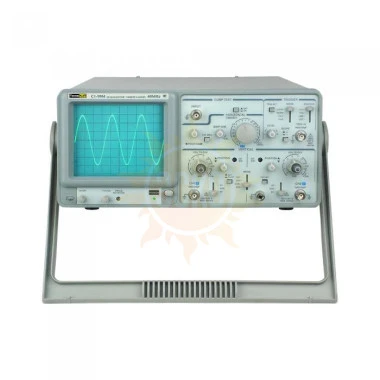

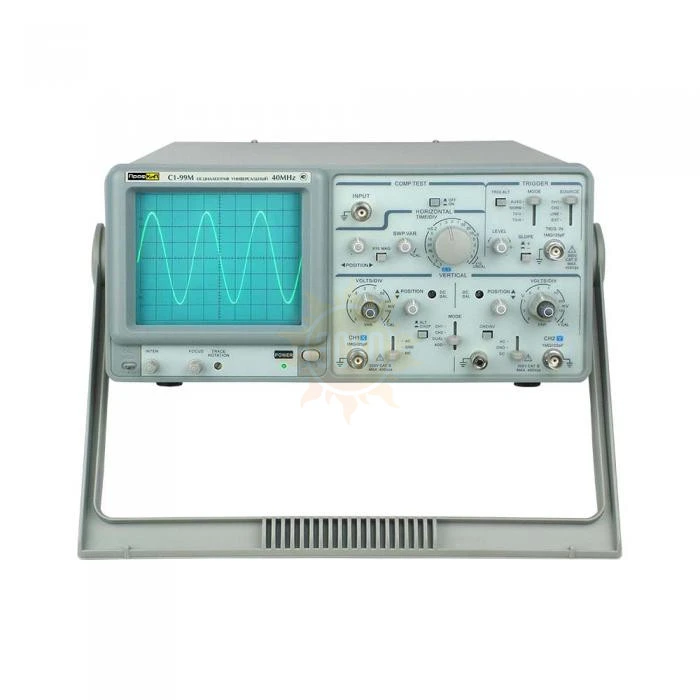

ПрофКиП С1-99М осциллограф сервисный двухканальный (0 МГц … 40 МГц)
распечатать
49646-12
до 10.04.2027
Описание ПрофКиП С1-99М осциллограф сервисный двухканальный (0 МГц … 40 МГц)
Назначение осциллографа сервисного двухканального ПрофКиП С1-99М
Осциллограф сервисный двухканальный ПрофКиП С1-99М предназначен для исследования электрических сигналов в полосе пропускания от 0 МГц до 20 МГц путем визуального наблюдения на экране электронно-лучевой трубки (ЭЛТ), измерения их амплитудных и временных параметров по шкале экрана. Может использоваться для ремонта, обслуживания и диагностики неисправностей радиоэлектронной аппаратуры, в том числе и на труднодоступных объектах. Осциллограф сервисный двухканальный ПрофКиП С1-99М имеет встроенный тестер компонентов, который позволяет только этим прибором на рабочем месте решать практически большинство измерительных задач, возникающих при исследовании и измерении электрических сигналов не прибегая к использованию других приборов. Он позволяет измерять параметры двух- и трехполюсников при помощи встроенного тестера компонентов и наблюдения ВАХ полупроводниковых приборов. При исследовании двухполюсников тестер позволяет: проводить измерения по ВАХ, проверять исправность отдельных диодов, стабилитронов (до 12 В), светодиодов, туннельных диодов, переходов Э-Б, Б-К биполярных, И-З, С-З полевых транзисторов; проверять неисправность p-n переходов путем сравнения с аналогичными в исправной схеме, прозванивать цепи. При исследовании трехполюсников: наблюдать выходные ВАХ биполярных транзисторов малой и средней мощности в прямом и инверсном режимах, определять статический коэффициент передачи в схеме с ОЭ, коэффициент передачи в инверсном режиме, напряжение Эрли, пробивные напряжения p-n переходов; по выходным ВАХ полевых транзисторов малой мощности определять начальный ток стока, напряжение отсечки, коэффициент усиления. Удобен при входном контроле полупроводниковых приборов и подборе транзисторов в согласованные пары. Осциллограф универсальный ПрофКиП С1-99М характеризуется удобством в работе и при обслуживании, прочностью конструкции, высокой временной и температурной стабильностью, небольшим весом и габаритными размерами.
Особенности и преимущества осциллографа сервисного двухканального профкип с1-99м
▪ Количество каналов: 2
▪ Полоса пропускания: 0 МГц … 40 МГц
▪ ЭЛТ: 6 дюймов (8 х 10 дел, 1 дел = 1 см)
▪ ALT функция запуска
▪ Масштабирование развертки: х 10
▪ ТВ-синхронизация, режим X-Y
▪ Встроенный тестер компонентов
Основные технические характеристики осциллографа сервисного двухканального ПрофКиП С1-99М
| Параметры | Значения |
| Электронно-лучевая трубка (ЭЛТ) | |
| Тип | прямоугольный, 6 дюймов |
| Экспозиционная площадь | 8 х 10 дел (1 дел = 1 см) |
| Ускоряющее напряжение | 12 кВ |
| Яркость | непрерывно регулируемая на передней панели |
| Z-вход | |
| Входное сопротивление | ~ 47 кОм |
| Входной уровень | ≥ 5 Впик-пик |
| Частотный диапазон | 2 МГц |
| Канал вертикального отклонения | |
| Чувствительность | 5 мВ /дел … 5 В /дел ±3% |
| Полоса пропускания (-3 дБ) х1 | 0 МГц … 40 МГц (открытый вход) 10 Гц … 40 МГц (закрытый вход) |
| Время нарастания | ≤ 17.5 нс |
| Входной импеданс | ~ 1 МОм /25 пФ |
| Максимальное входное напряжение | 400 В при 1 кГц |
| Вход усилителя | открытый (DC), закрытый (АС), заземленный (GND) |
| Режим работы | канал 1 (CH1), канал 2 (CH2), оба канала (DUAL) (попеременно (ALT) /поочередно (CHOP)), сумма каналов (ADD), разность каналов (CH2 INV) |
| Канал горизонтального отклонения | |
| Коэффициент развертки | 0.2 мкс /дел … 0.5 с /дел 100 нс /дел … 50 мс /дел при масштабировании |
| Точность | ±3% ±5% при масштабировании |
| Масштабирование развертки | х 10 |
| Максимальный коэффициент развертки | 20 нс /дел |
| Линейность развертки | ±5% ±10% при масштабировании |
| Синхронизация | |
| Режим | автоматический (AUTO), ждущий (NORM), ТВ-строки (TV-H), ТВ-кадры (TV-V), фиксация уровня (LEVEL LOCK) |
| Источник синхронизации | канал 1 (CH1), канал 2 (CH2), сложение каналов синхронизации (ALT), сеть (LINE), внешний (EXT) |
| Вход усилителя | закрытый (AC) |
| Полярность синхронизации | «+» или «-» |
| Чувствительность (20 Гц … 2 МГц) | 0.5 дел (CH1, CH2) 2.0 дел (ALT) 200 мВ (EXT) ТВ-синхроимпульс > 1 дел при 1 В (EXT) |
| Чувствительность (2 МГц … 20 МГц) | 1.5 дел (CH1, CH2) 3.0 дел (ALT) 800 мВ (EXT) ТВ-синхроимпульс > 1 дел при 1 В (EXT) |
| Внешний вход синхронизации | |
| Входной импеданс | 1 МОм ±3% /25 пФ ±5 пФ |
| Максимальное входное напряжение | 400 В при 1 кГц |
| Режим X-Y | |
| Чувствительность | 5 мВ /дел … 5 В /дел ±4% |
| Частотный диапазон X-входа | 500 кГц |
| Сдвиг фазы | ≤3° (50 кГц) |
| Выходной сигнал | |
| Выход сигнала канала 1 | |
| Калибратор | |
| Форма сигнала | положительный меандр |
| Частота | 1 кГц |
| Выходное напряжение | 2 Впик-пик ±2% |
| Тестер компонентов | |
| Тестовое напряжение | приблизительно 4.5 В (открытый контур) |
| Тестовый ток | максимум 6.6 мА (короткое замыкание) |
| Тестовая частота | приблизительно 60 Гц |
Общие данные осциллографа сервисного двухканального ПрофКиП С1-99М
▪ Питание: 110 В /220 В ±10%, 50 Гц /60 Гц
▪ Габаритные размеры: 310х150х455 мм
▪ Вес: 8 кг
Комплект поставки осциллографа сервисного двухканального ПрофКиП С1-99М
| Наименование | Количество |
| Осциллограф сервисный двухканальный ПрофКиП С1-99М | 1 шт. |
| Делитель | 2 шт. |
| Измерительный кабель | 1 шт. |
| Кабель питания | 1 шт. |
| Руководство по эксплуатации | 1 шт. |
