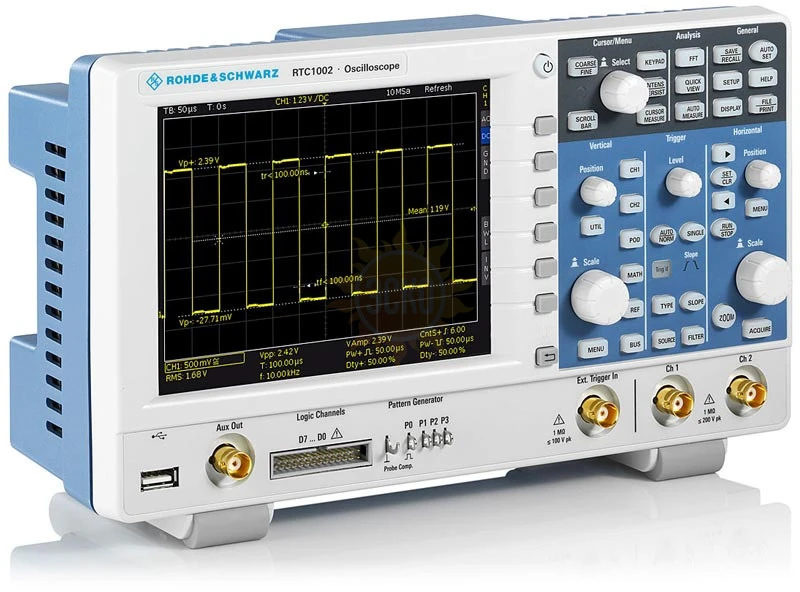

RTC1002+B220 — осциллограф двухканальный c расширенной полосой пропускания 70 МГц

Высокая чувствительность, многофункциональность и отличная цена – это то, чем отличается осциллограф RTC1000.

Большой набор функций осциллографа адресован самой широкой группе пользователей – от разработчиков электроники до инженеров по ремонту и обслуживанию и преподавателей. Современная высокопроизводительная техника в чрезвычайно тихом конструктивном исполнении отвечает высоким требованиям сегодняшних клиентов. Осциллографы данной серии включают широкий спектр опций модернизации, обеспечивая настоящую защиту инвестиций на будущее.

Осциллограф RTC1000 представляет собой прибор "X-в-одном", объединяя в одном устройстве функции осциллографа, логического анализатора, анализатора протоколов, анализатора спектра, генератора цифровых последовательностей, функционального генератора, цифрового вольтметра и тестера компонентов.

Особенности осциллографа RTC1002:

Высококлассное аппаратное обеспечение захвата данных для получения точных результатов измерений:

• Частота дискретизации до 2 млрд отсчетов/с;
• Глубина памяти до 2 млн отсчетов;
• Измерение с низким уровнем шума благодаря самым современным АЦП.

Универсальные измерительные функции и быстрое получение результатов:

• Широкий выбор автоматических функций измерения;
• Функция QuickView: основные результаты одним нажатием кнопки;
• Тестирование по маске: простое создание новой маски несколькими нажатиями клавиш;
• БПФ: простой способ анализа спектра сигналов.

Осциллограф 10-в-1:

• Осциллограф;
• Логический анализатор;
• Анализатор протоколов;
• Генератор сигналов и цифровых последовательностей;
• Цифровой вольтметр;
• Тестер компонентов;
• Режим частотного анализа;
• Испытание на соответствие маске.

Перспективность и масштабируемость:

• Бесплатные обновления встроенного ПО;
• Модернизация полосы пропускания по необходимости;
• Опции анализа последовательных шин через программные ключи.

Два дисплея вместо одного:

• 20 вертикальных делений с использованием виртуального экрана для непосредственного отображения до 13 сигналов;
• Минимизируемые программные меню для увеличения горизонтальной области просмотра осциллограмм.

Встроенный логический анализатор (MSO):

• 8 дополнительных цифровых каналов;
• Синхронный и коррелированный по времени анализ аналоговых и цифровых компонентов электронных систем;
• Возможность полной модернизации.

Стандартные интерфейсы LAN и USB:

• Беспроблемная интеграция посредством MTP;
• Удаленный дисплей через локальную сеть.

Отличные характеристики:

• Стандартная функция тестера компонентов;
• Время загрузки 7 секунд.

Частотный БПФ анализ:

• Стандартная функция, 128 тыс. точек.

Функция QuickView: результаты одним нажатием кнопки:

• Графическое отображение ключевых результатов измерения для активного сигнала.

Функция автонастройки:

• Автоматический выбор настроек по вертикали, по горизонтали и запуска для оптимального просмотра активных сигналов.

Документирование результатов нажатием одной кнопки.

Встроенный генератор сигналов и цифровых последовательностей (до 50 Мбит/с):

• Вывод синусоидального, прямоугольного/ импульсного, пилообразного и шумового сигналов;
• Вывод 4-битных цифровых последовательностей.
