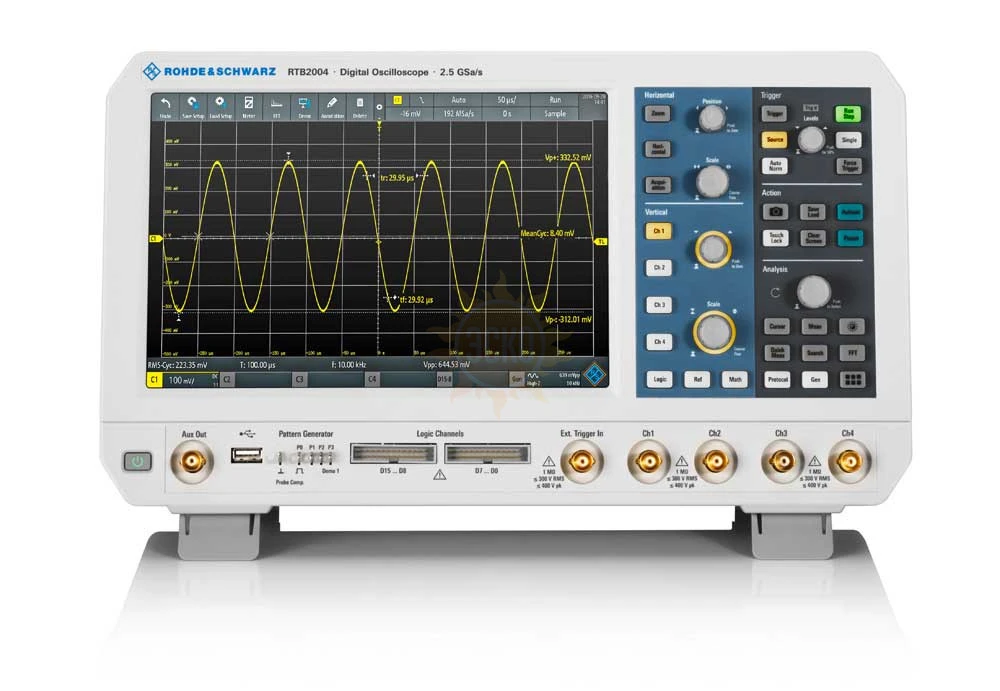

Описание Rohde & Schwarz RTB2K-202
Цифровой двухканальный осциллограф Rohde Schwarz RTB2K-202 - это комплексное решение для от компании-лидера отрасли для контроля и контроля показаний электросигналов различного оборудования или силовых систем. Этот прибор дает возможность увидеть мельчайшие детали на фоне больших амплитуд благодаря 10-битному АЦП и глубине интегрированной памяти в 10 млн отсчетов.
Важнейшие особенности осциллографа
- Полоса пропускания шириной до 200 МГц
- Частота дискретизации - 1,25 ГВыб/с
- Исследование ЭМС, функция БПФ для анализа частот
- 10-дюймовый экран WXGA формата
- Русскоязычный интерфейс
- Широкий выбор фирменных пробников
- Низкий уровень внутренних шумов
- Запуск и загрузка за 10 с
Вертикальная развертка устройства позволяет в 4 раза улучшить детализацию в сравнении с 8-битными аналогами. Rohde Schwarz RTB2K-202 также проводит логический анализ - в режиме MSO доступны 16 цифровых каналов, которые можно объединять в шины. Функция исследования сигнала по маске позволяет быстро проверить его на соответствие допускам. Оцениваются качество и стабильность, а в случае нарушения маски процесс приостанавливается.
Объем памяти позволяет исследовать длительные промежутки времени в процессе диагностики, что особенно полезно при поиске нестабильных, нерегулярных неисправностей или аномалий. Для анализа данных, полученных ранее, реализован режим архивирования. По нажатию кнопки“QuickMeas”, прибор одновременно проводит до 8 предпочтительных ключевых измерений и выводит результаты на дисплей.
Всегда можно расширить полосу пропускания, память и модернизировать цифровой осциллограф новыми функциями путем инсталляции программных лицензий.
Емкостной дисплей создает рабочее поле в 2 раза большего размера, чем у 7-дюймовых устройств, что положительно сказывается на восприятии масштабной сетки и значений на диаграммах. Панель быстрого доступа заполняется необходимыми инструментами по выбору оператора. Управление жестами для перемещения и масштабирования окон, привычное по планшетам, повышает удобство работы.
Эта модель хорошо дополнит рабочий процесс учебных учреждений и предприятий, занимающихся наладкой и сервисом электрооборудования. Прибор включен в государственный реестр СИ.
Характеристики Rohde & Schwarz RTB2K-202
| Параметр | Значение |
|---|---|
| Система вертикального отклонения | |
| Входные каналы | 2 осциллографических 16 логических (опция RTB-B1) |
| Полосы пропускания для аналоговых каналов | 70 МГц RTB2002 100 МГц с опцией RTB-B221 200 МГц с опцией RTB-B222 300 МГц с опцией RTB-B223 |
| Максимальная входная частота для логических каналов | 300 МГц |
| Время нарастания переходной характеристики (расчетное) | <5 нс стандартно <3,5 нс с опцией RTB-B221 <1,75 нс с опцией RTB-B222 <1,15 нс с опцией RTB-B223 |
| Диапазон значений коэффициента отклонения по вертикали | от 1 мВ/дел до 5 В/дел |
| Импеданс | аналоговые каналы 1 МΩ+/-2%, 9 пФ +/-2 пФ |
| логические каналы 10 кΩ+/-2%, ~4 пФ | |
| Максимальное входное напряжение | аналоговые каналы: 300 В (СКЗ), макс. 400 В (ПИК) логические каналы: +/- 40 В (ПИК) |
| Система горизонтального отклонения | |
| Диапазон временной развертки | от 1 нс/дел до 500 с/дел |
| Погрешность временной развертки | 2,5x10-6 |
| Система сбора данных | |
| Частота дискретизации аналоговые каналы |
1,25 ГВыб/с 2,5 ГВыб/с с чередованием |
| Частота дискретизации логические каналы |
1,25 ГВыб/с |
| Глубина памяти | 10 млн. точек 20 млн. точек с чередованием 160 млн. точек сегментированной памяти (с опцией RTB-K15) |
| Вертикальное разрешение | 10 бит (16 бит в режиме high-resolution) |
| Скорость обновления | до 50’000 осциллограмм/с |
| Система синхронизации | |
| Источники синхронизации | входы аналоговых каналов, входы логических каналов (опционально) |
| Режимы запуска | автоматический, ждущий, однократный |
| Виды запуска | Стандартно: edge, width, video (PAL, NTSC, SECAM, PAL-M, SDTV 576i, HDTV 720p, HDTV 1080i, HDTV 1080p), pattern, serial bus, timeout, line Опционально: I2C, SPI, UART/RS-232/RS-422/RS-485, CAN/LIN |
| Анализ осциллограмм | |
| Автоматические измерения | до 31 измерений, разбитых по категориям амплитуда/ время/ частота/ мощность |
| Курсорные измерения | Амплитудные и временные |
| Математическая обработка | сложение, вычитание, умножение, деление, БПФ |
| Тестирование по маске | тестирование по критерию годен/не годен; |
| Дополнительные возможности | |
| Генератор сигналов произвольной формы (с опцией RTB-B6) | Разрешение 14 бит, дискретизация 250 млн.выборок/с Синус: 0.1 Гц – 25 МГц Импульс/прямоугольный: 0.1 Гц – 10 МГц пилообразный/треугольный: 0.1 Гц – 1 МГц Шум: макс. 25 МГц Произвольная форма: макс. 10 млн. выборок/с, 16 тыс. точек |
| Генератор тстовых последовательностей | 4 бит I2C, SPI, UART and CAN/LIN |
| Цифровой вольтметр (DVM) | Источник: аналоговые каналы; Разрешение: 3 разряда; Измерение напряжения: DC, , AC+DCскз и ACскз |
| Частотомер | Измерения: частота, период Разрешение: 6 разрядов; |
| Дисплей | |
| Тип | Емкостной цветной сенсорный, диагональю 10.1 дюймов |
| Разрешение | 1280х800 пикселей (WXGA) |
| Общие характеристики | |
| Интерфейсы | USB host, USB device, LAN |
| Габаритные размеры (Ш×В×Г), мм | 390×220×152 |
| Масса | 2,5 кг |
Комплектация Rohde & Schwarz RTB2K-202
| № | Наименование | Количество |
|---|---|---|
| 1. |
Базовый блок прибора с опцией RTB-B222 |
1 |
| 2. | Пассивные пробник напряжения | 1 |
| 3. | Шнур питания | 1 |
Несколько дней
Мне нужен был осциллограф. Искал во многих магазинах. Нигде не мог найти то, что мне нужно. Прошелся по сайтам и нашел этот. Персонал компетентный, мне сразу предложили несколько вариантов техники. Забрал заказ самостоятельно. Встретили меня в пункте самовывоза хорошо. Сразу выдали заказ и оплату приняли наличными. При мне все проверили. Рекомендую магазин!
- Пробники Rohde & SchwarzPDF, 285.23 КБ

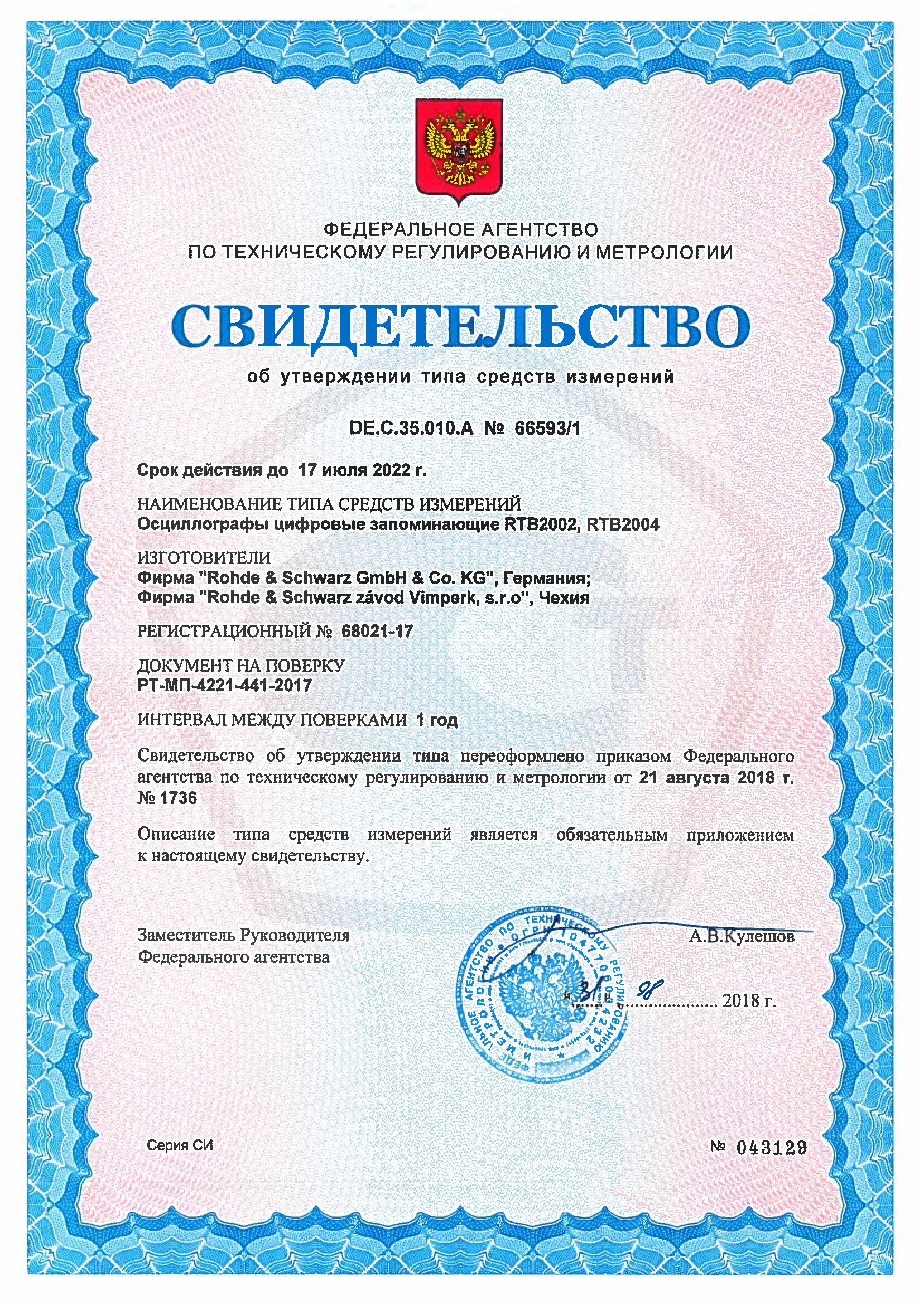

- Госреестр РФ 68021-17JPG, 1.33 МБ
