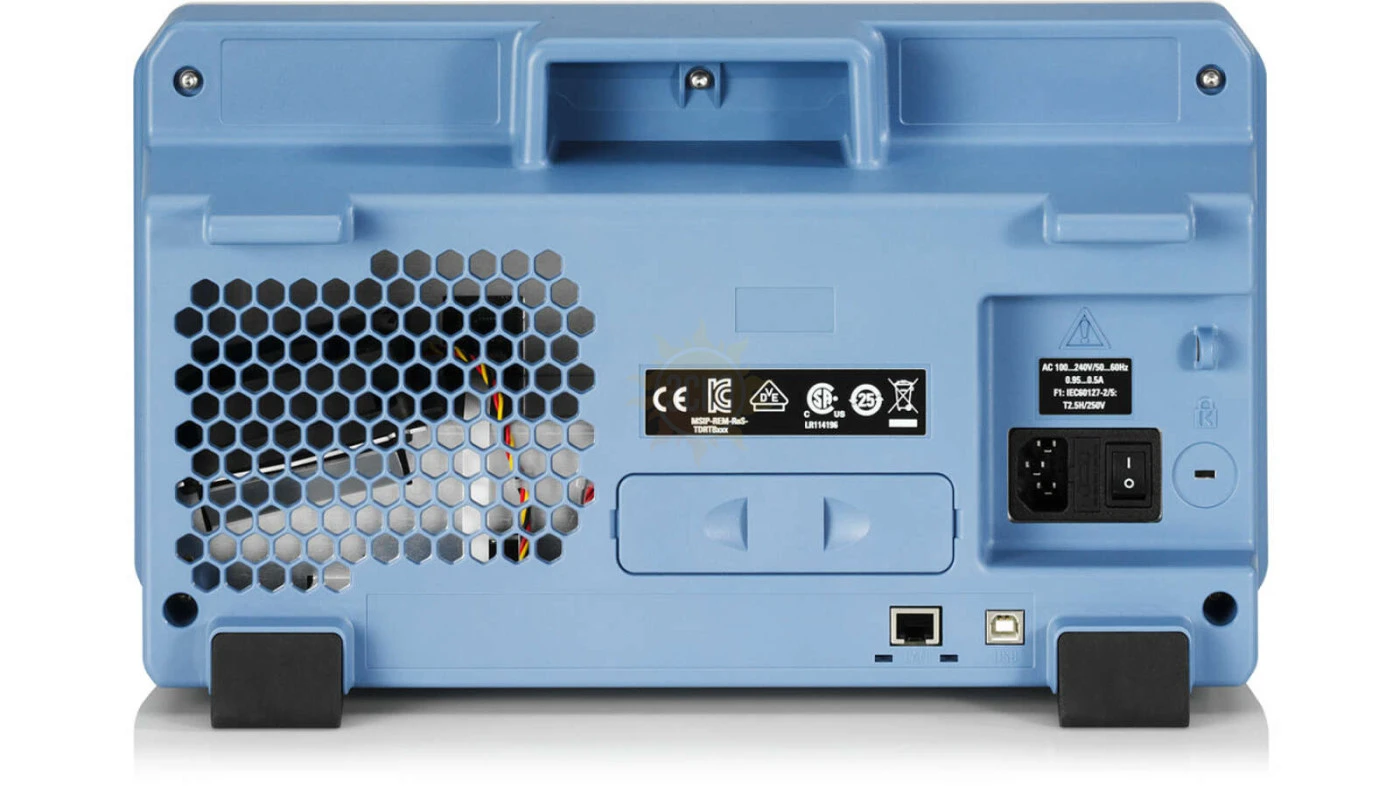

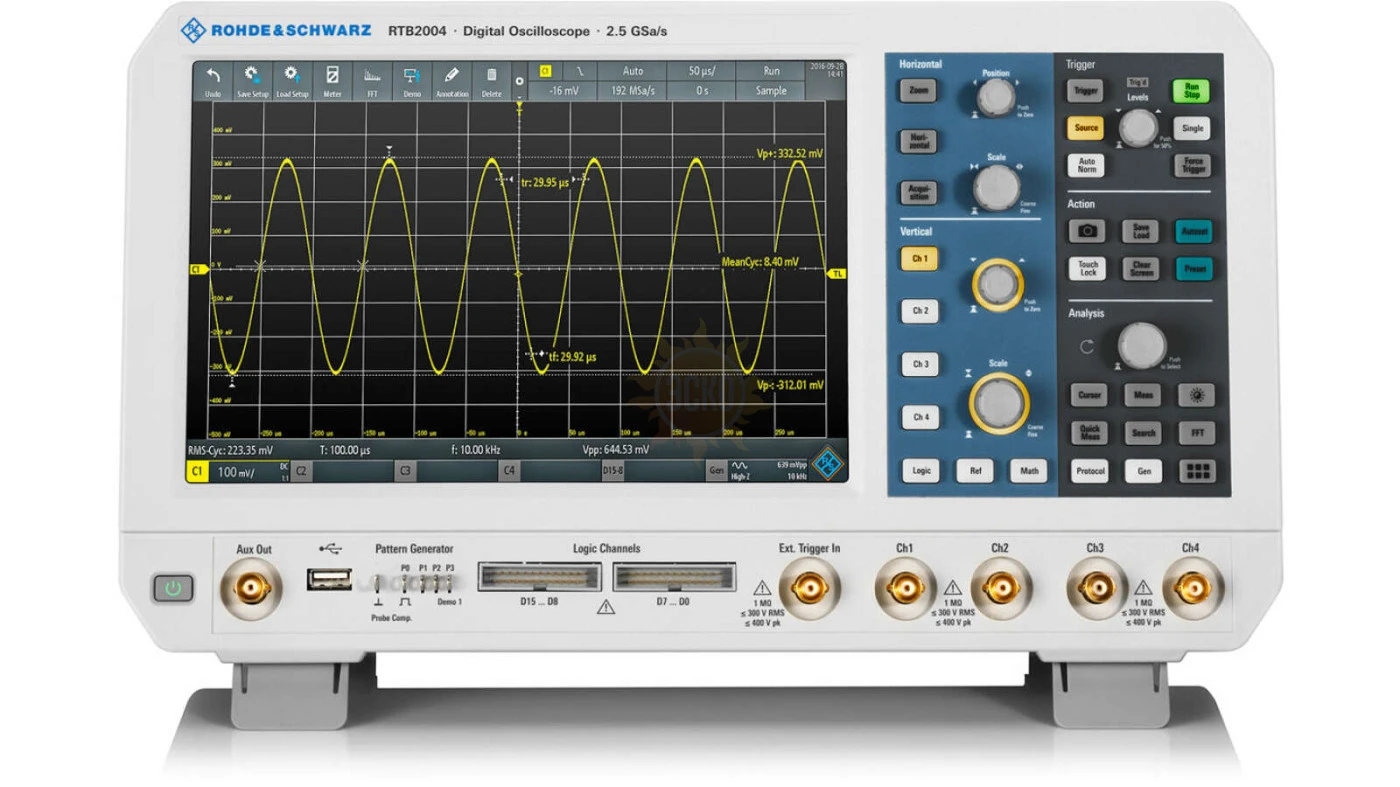

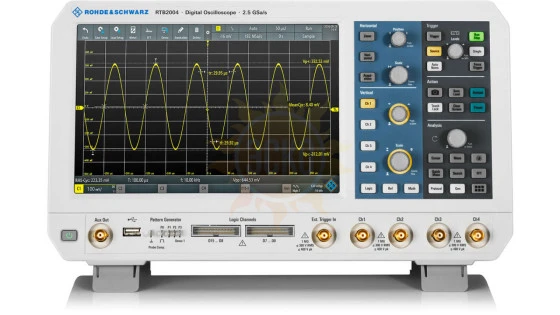

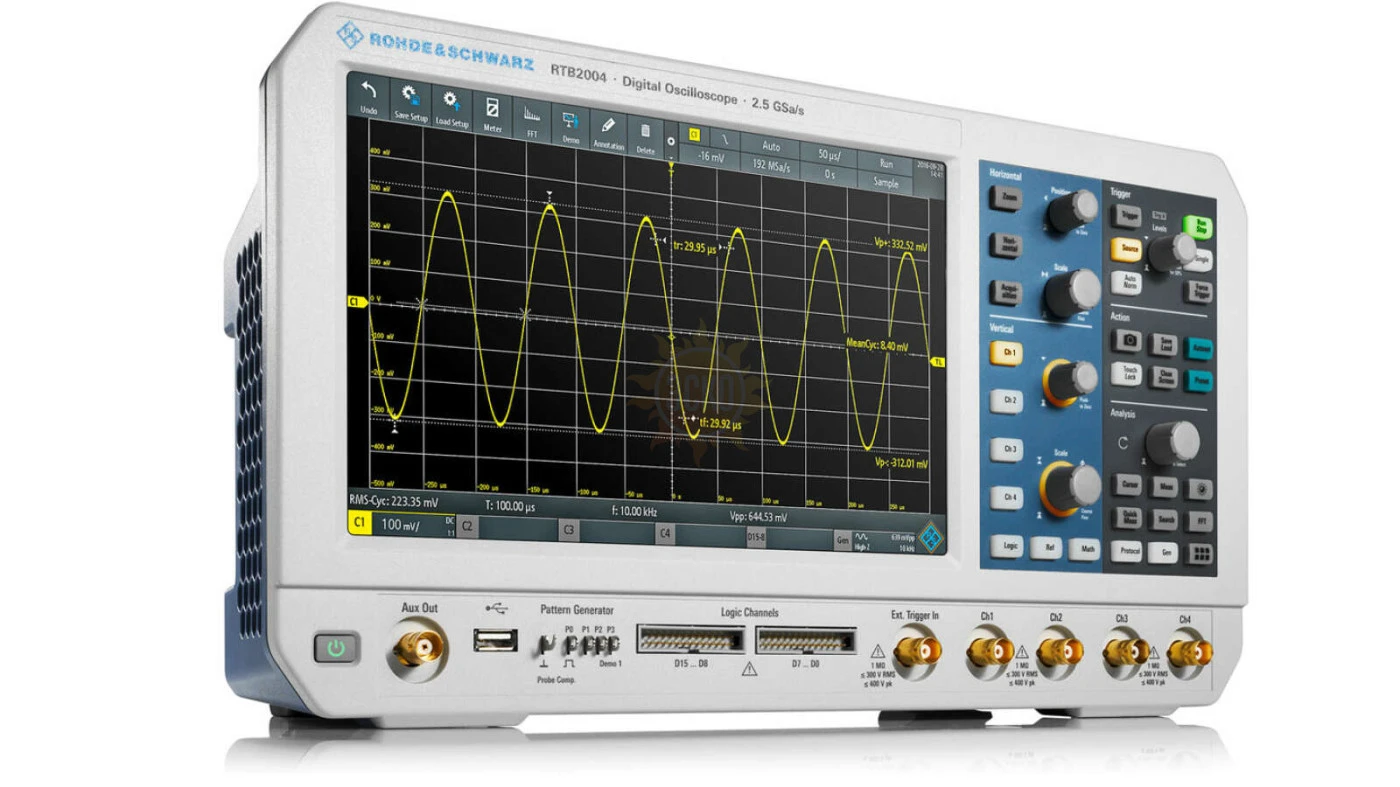

Цифровой осциллограф Rohde Schwarz RTB2K-204

распечатать описание в PDF

Артикул: 1333.1005P24

Полоса пропускания МГц

200

Частота дискретизации

1,25 ГВыб/с

Количество каналов

Исполнение

Портативный

Тип осциллографа

Цифровой

Погрешность

Нет данных

цена по запросу

с поверкой +3 900 ₽ +4 500 ₽

Доставка в кратчайшие сроки

по Москве от 500 ₽

по России от 1000 ₽

Гарантия 3 года

Госреестр 68021-17
до 17.07.2027

ТД «ЭСКО» официальный дистрибьютор Rohde & Schwarz в России

Описание Rohde & Schwarz RTB2K-204

Цифровой четырехканальный осциллограф Rohde Schwarz RTB2K-204 - это комплексное решение от компании-лидера отрасли для контроля показаний электросигналов различного оборудования или силовых систем. Прибор дает возможность увидеть мельчайшие детали на фоне больших амплитуд благодаря 10-битному АЦП и глубине встроенной памяти в 10 млн отсчетов.

Важнейшие особенности осциллографа

200 МГц - ширина полосы пропускания
Частота дискретизации - 1,25 ГВыб/с
Исследование ЭМС, функция БПФ для анализа частот
10-дюймовый экран WXGA формата
Русскоязычный интерфейс
Широкий выбор фирменных пробников
Низкий уровень внутренних шумов
Запуск и загрузка за 10 с

Значительное разрешение по вертикальной оси вкупе с объемной памятью позволяет производить длительные замеры, что особенно полезно при поиске нестабильных ошибок. По нажатию кнопки“QuickMeas”, прибор одновременно проводит до 8 предпочтительных ключевых измерений и выводит результаты на дисплей.

Rohde Schwarz RTB2K-204 также может быть задействован в качестве:

16-канального MSO логического анализатора
Декодера и синхронизатора протоколов
Генератора шаблонов
Цифрового измерителя напряжения

Емкостной дисплей создает рабочее поле в 2 раза большего размера, чем у 7-дюймовых устройств, что положительно сказывается на восприятии масштабной сетки и значений на диаграммах. Панель быстрого доступа заполняется необходимыми инструментами по выбору оператора. Управление жестами для перемещения и масштабирования окон, привычное по планшетам, повышает удобство работы.

Всегда можно расширить полосу пропускания, память и модернизировать цифровой осциллограф новыми функциями путем инсталляции программных лицензий.

Устройство хорошо дополнит рабочий процесс учебных учреждений и предприятий, занимающихся наладкой и сервисом электрооборудования. Прибор включен в государственный реестр СИ.

Характеристики Rohde & Schwarz RTB2K-204

Параметры	Значения
Входные каналы		4 осциллографических
Входные каналы		16 логических (опция RTB-B1)
Полосы пропускания для аналоговых каналов		70 МГц RTB2004
		100 МГц RTB2004-B241
		200 МГц RTB2004-B242
		300 МГц RTB2004-B243
Максимальная входная частота для логических каналов		300 МГц
Время нарастания переходной характеристики (расчетное)		<5 нс стандартно
		<3,5 нс с опцией RTB-B241
		<1,75 нс с опцией RTB-B242
		<1,15 нс с опцией RTB-B243
Диапазон значений коэффициента отклонения по вертикали		от 1 мВ/дел до 5 В/дел
Импеданс		аналоговые каналы 1 МΩ+/-2%, 9 пФ +/-2 пФ
Импеданс		логические каналы 10 кΩ+/-2%, ~4 пФ
Максимальное входное напряжение		аналоговые каналы: 300 В (СКЗ), макс. 400 В (ПИК)
Максимальное входное напряжение		логические каналы: +/- 40 В (ПИК)
Система горизонтального отклонения
Диапазон временной развертки		от 1 нс/дел до 500 с/дел
Погрешность временной развертки		2,5x10-6
Система сбора данных
Частота дискретизации		1,25 ГВыб/с
аналоговые каналы		2,5 ГВыб/с с чередованием
Частота дискретизации		1,25 ГВыб/с
логические каналы		1,25 ГВыб/с
Глубина памяти		10 млн. точек
		20 млн. точек с чередованием
		160 млн. точек сегментированной памяти (c опц. R&S®RTB-K15)
Вертикальное разрешение		10 бит (16 бит в режиме high-resolution)
Скорость обновления		до 50’000 осциллограмм/с
Система синхронизации
Источники синхронизации		входы аналоговых каналов,
Источники синхронизации		входы логических каналов (опционально)
Режимы запуска		автоматический, ждущий, однократный
Виды запуска		Стандартно: edge, width, video (PAL, NTSC, SECAM, PAL-M, SDTV 576i, HDTV 720p, HDTV 1080i, HDTV 1080p), pattern, serial bus, timeout, line
Виды запуска		Опционально: I2C, SPI, UART/RS-232/RS-422/RS-485, CAN/LIN
Анализ осциллограмм
Автоматические измерения		до 31 измерений, разбитых по категориям амплитуда/ время/ частота/ мощность
Курсорные измерения		Амплитудные и временные
Математическая обработка		сложение, вычитание, умножение, деление, БПФ
Тестирование по маске		тестирование по критерию годен/не годен;
Дополнительные возможности
Генератор сигналов произвольной формы (R&S RTB-B6)		Разрешение 14 бит, дискретизация 250 млн.выборок/с
		Синус: 0.1 Гц – 25 МГц
		Импульс/прямоугольный: 0.1 Гц – 10 МГц
		пилообразный/треугольный: 0.1 Гц – 1 МГц
		Шум: макс. 25 МГц
		Произвольная форма: макс. 10 млн. выборок/с, 16 тыс. точек
Генератор тстовых последовательностей		4 бит
Генератор тстовых последовательностей		I2C, SPI, UART and CAN/LIN
Цифровой вольтметр (DVM)		Источник: аналоговые каналы;
		Разрешение: 3 разряда;
		Измерение напряжения: DC, , AC+DCскз и ACскз
Частотомер		Измерения: частота, период
Частотомер		Разрешение: 6 разрядов;
Дисплей
Тип		Емкостной цветной сенсорный, диагональю 10.1 дюймов
Разрешение		1280х800 пикселей (WXGA)
Общие характеристики
Интерфейсы		USB host, USB device, LAN
Габаритные размеры (Ш×В×Г), мм		390×220×152
Масса		2,5 кг

Комплектация Rohde & Schwarz RTB2K-204

№	Наименование	Количество
1.	Базовый блок прибора с опцией RTB-B242	1
2.	Пассивные пробники на каждый канал (RT-ZP03, делитель - 1:1, 10:1)	1
3.	Шнур питания	1
4.	Опции по заказу	1
