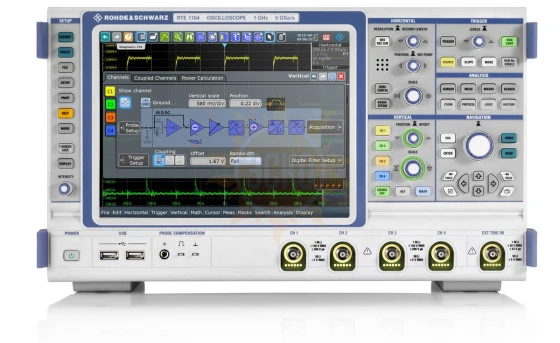

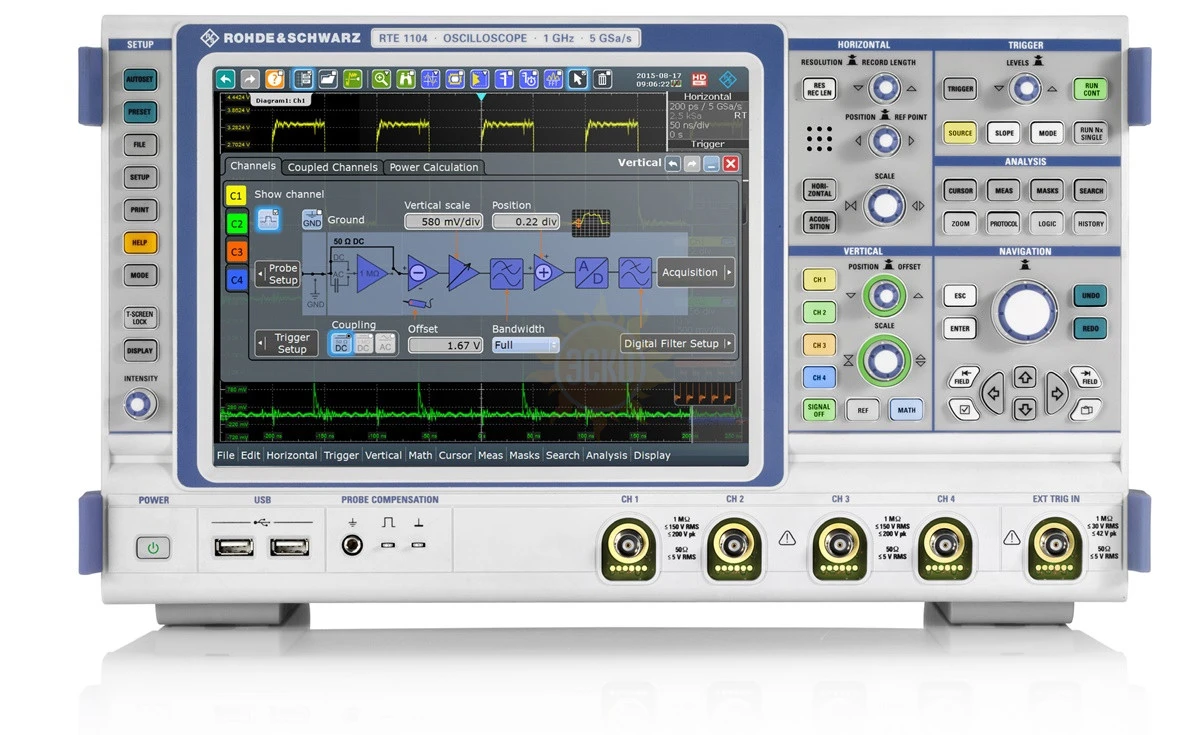

RTE1154 — цифровой осциллограф

Цифровой осцилограф RTE1154 полностью интегрированное решение для испытаний в различных областях с функциями анализа частоты, логики и последовательных протоколов. RTE1154 позволяет быстро, точно и легко решать повседневные контрольно-измерительные задачи: от разработки интегрированных устройств до анализа устройств силовой электроники и общей отладки.

Принцип действия цифрового осциллографа RTE1154 основан на высокоскоростном аналогово-цифровом преобразовании входного сигнала в реальном времени, предварительной аппаратной обработке сигнала и записи сигнала в память осциллографа. В результате обработки сигнала, а также в соответствии с настройками осциллографа выделяется часть сигнала, предназначенная для отображения на экране.

Цифровой осциллограф RTE1154 позволяет проводить автоматические и курсорные измерения амплитудно-временных параметров сигнала, математическую обработку сигналов, статистическую обработку результатов измерений, проверку цифровых сигналов с помощью масок, быстрое преобразование Фурье и измерение параметров сигнала в частотной области с выводом результатов измерений на экран. Осциллографы обеспечивают управление всеми режимами работы и параметрами как вручную, так и дистанционно от внешнего компьютера, автоматическое тестирование и самодиагностику.

К осциллографу возможно опциональное подключение логического пробника для декодирования сигналов параллельных шин данных. Конструктивно осциллографы Цифровой осциллограф RTE1152 выполнен в виде настольного моноблочного прибора. Для организации связи с внешними устройствами применяются интерфейсы LAN, USB 2.0 и опционально GPIB.

Особенности цифрового осциллографа RTE1154:

Уверенность в результатах измерения

• Точные измерения благодаря очень низкому собственному шуму;
• Одноядерный АЦП и разрешение по вертикали до 16 бит;
• Полная полоса измерения даже при чувствительности 500 мкВ/дел;
• Высокая разрешающая способность по времени и большая глубина памяти;
• Быстрое обнаружение редко возникающих ошибок сигнала благодаря одному миллиону осцилограмм в секунду;
• Высокоточный запуск с использованием цифровой системы запуска.

Расширенные функциональные возможности и оперативное получение результатов

• Автоматические измерения: 77 доступных функций;
• QuickMeas: получение ключевых результатов измерения нажатием одной кнопки;
• Функция архива: возврат к предыдущим результатам измерения;
• Настройка испытаний по маске за несколько секунд;
• БПФ: простой способ анализа спектра сигналов;
• Детальный анализ с помощью поиска и навигации.

Использование с удовольствием

• Сенсорный экран высокого разрешения размером 10,4 дюйма;
• Полностью настраиваемый экран;
• Быстрый доступ к важным инструментам;
• Получение подробной информации о сигнале одним касанием;
• Получение документации нажатием одной кнопки.

Предназначен для решения задач в различных областях

• Логический анализ: быстрые и точные испытания интегрированных устройств;
• Простые запуск и декодирование последовательных протоколов;
• Анализ параметров электропитания;
• Анализ ЭМП: испытания во время разработки;
• Встроенный генератор сигналов произвольной формы.
