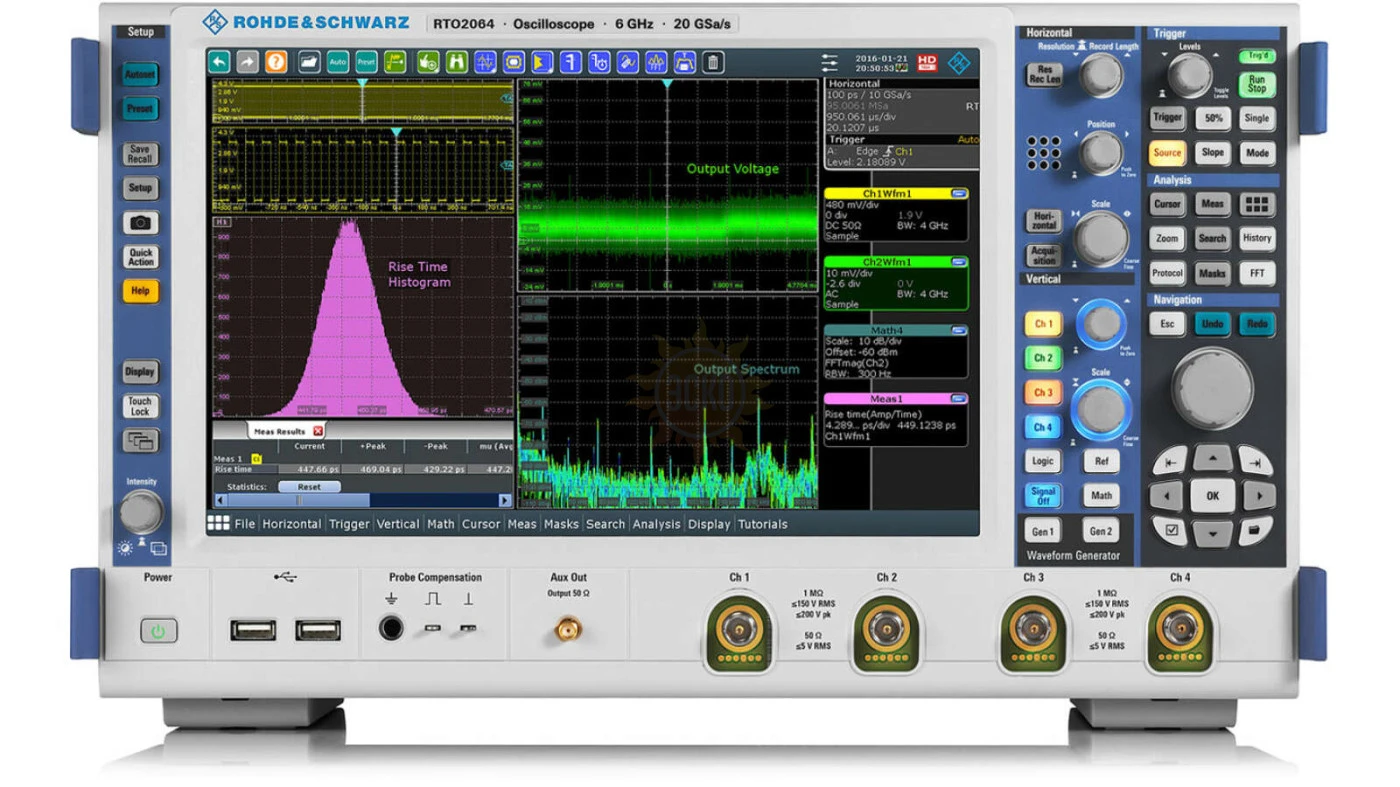

RTO2064 — цифровой осциллограф

Измерительное оборудование высокого класса всегда пользовалось особенным спросом, поскольку в процессе исследований оно позволяет охватить максимально (или оптимально) возможное число значимых параметров изучаемой реальности.

Цифровые осциллографы серии R&S®RTO2000 разрабатывались с тем расчётом, чтобы максимально упростить работу пользователя, и сделать ее более эффективной. Высокие потребительские свойства данной серии получены в результате сочетания большого объема памяти, сенсорного экрана высокого разрешения с новыми принципами управления и первоклассной способности регистрации сигналов, делая самые незначительные отличия при сборах данных очевидными, позволяя обнаруживать ошибки, о которых заранее ничего не известно.

Полностью переосмысленный пользовательский интерфейс.
Осциллографы снабжены большим емкостным сенсорным дисплеем (с диагональю 12,1 дюйма и высоким разрешением 1280х800), устойчивым к нанесению повреждений, с высокой степенью цветопередачи и широким углом видимости. Сенсорный дисплей с новыми возможностями сенсорного управления позволит без труда сконфигурировать прибор для любой измерительной задачи.

С помощью функции SmartGrid пользователи могут настроить отображение осциллограмм под  свои требования. Интерфейс обеспечивает быстрый доступ к основным инструментам  на панели инструментов и предоставляет возможность документировать результаты  измерения и настройки прибора нажатием одной кнопки. Панель приложений  обеспечивает прямой доступ ко всем имеющимся приложениям, в частности, к функциям  запуска и декодирования, испытаниям на соответствие стандартам и проверке  целостности сигналов, I/Q-анализу и даже к пользовательским средствам разработки.

Зональная функция запуска.
Новая зональная функция запуска (опция RTO-K19) обеспечивает  возможность графического разделения событий во временной и частотной областях. Пользователи  могут задавать до восьми зон произвольной формы. Сигнал запуска активируется  при пересечении или не пересечении исследуемым сигналом заданной зоны. Такая возможность  значительно облегчает обнаружение возмущений в спектре при выявлении и устранении  ЭМП или выделение циклов чтения / записи устройства хранения во временной области  анализа.

Уникальные рабочие характеристики.
Большой объем памяти полезен  для функции архива, которая обеспечивает доступ к полученным ранее  осциллограммам в любое время. Пользователи могут просматривать все сохраненные сигналы  и проводить их анализ с помощью таких инструментов, как масштабирование, измерительные  функции, математические функции, а также функции анализа спектра.

Режим высокой четкости (HD) увеличивает вертикальное разрешение до 16 битов для  наблюдения сигнала во всех подробностях. Режим HD активирует настраиваемую НЧ-фильтрацию сигнала после АЦП.  Пользователи могут настроить запуск по всем, даже самым мелким, деталям сигнала.Обладая скоростью захвата один миллион осциллограмм  в секунду пользователи получают возможность  быстрого обнаружения единичных ошибок сигнала. Высокоскоростной анализ обеспечивается даже при включенных  функциях построения гистограмм и тестирования по маске.

Особенности цифрового осциллографа R&S®RTO2064:

• Многосегментность применения: Временная область, Частотная область, Логический анализ, Анализ протоколов;
• Первая в мире зональная функция запуска с возможностью графического разделения событий во временной и частотной областях;
• Режим высокой четкости с 16 битным разрешением по вертикали и высокая чувствительность 500 мкВ/дел.
• Регистрация редких и нестабильных ошибок за счет высокой скорости сбора данных – более 1 млн. осциллограмм/с.
• Обновленный пользовательский интерфейс;
• Большой дисплей диагональю 12,1 дюймов с новыми возможностями сенсорного управления;
• Простым касанием пальца или стилуса можно перемещать осциллограммы по экрану, отмечать области масштабирования и построения гистограмм, создавать маски, перемещать курсоры, уровни смещения или запуска, устанавливать параметры, вводить данные и многое другое;
• По своему предпочтению можно настроить цветовую гамму и время послесвечения сигналов (для улучшения информативности отображаемых данных);
• Функция “UNDO/REDO” (отмена/восстановление последних действий) обеспечивает возможность исправления ошибок.
