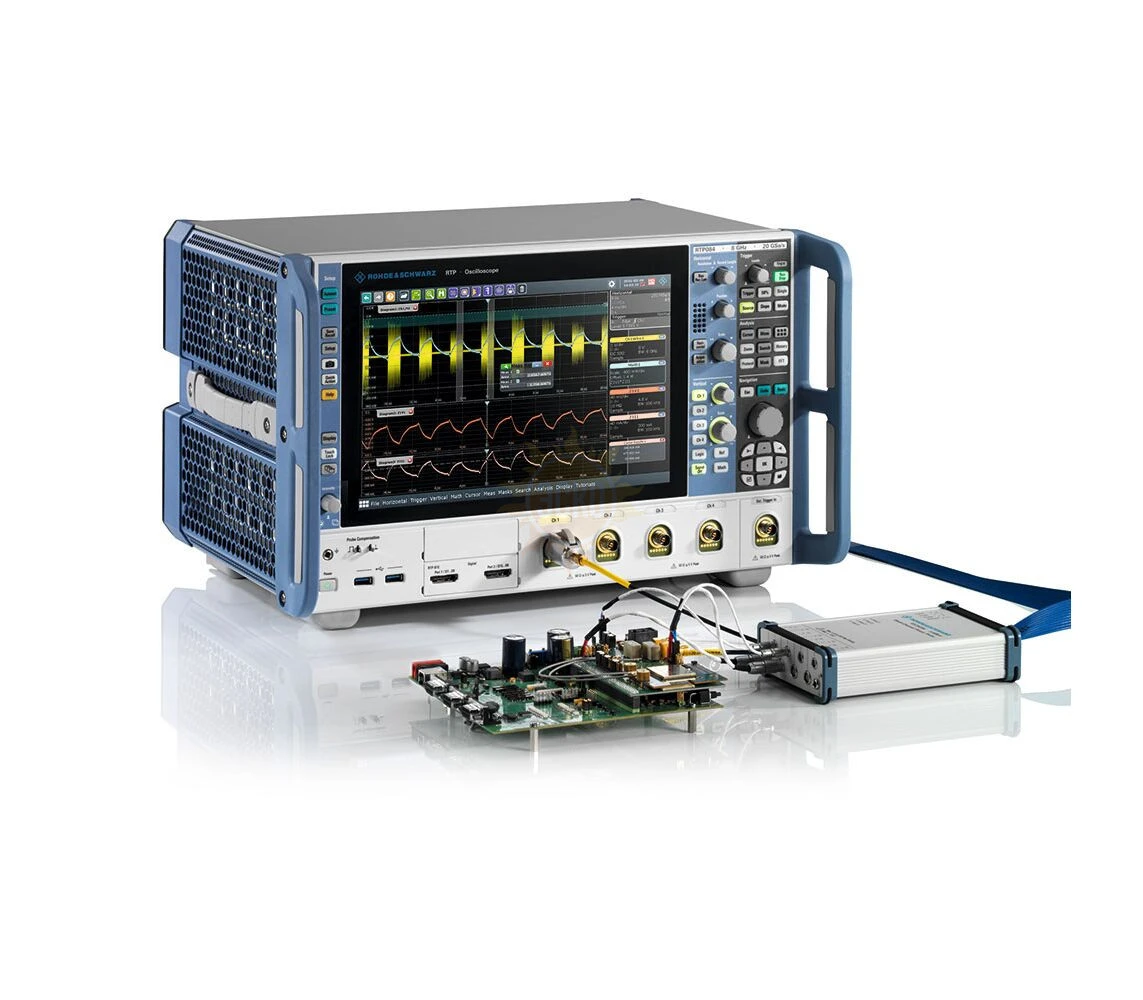

RTP084 — цифровой осциллограф

Высокопроизводительный осциллограф RTP084 — это высококлассная целостность сигналов и высокая скорость сбора данных. Настраиваемые микросхемы ASIC входного каскада и аппаратное обеспечение обработки данных в реальном масштабе времени гарантируют высокоточные измерения с беспрецедентной скоростью в компактной конструкции.

RTP084 оптимизирован для выполнения высокоточных измерений с высокой входной чувствительностью и высокой скоростью сбора данных. Они представляют собой полностью интегрированное решение для проведения испытаний в нескольких областях и облегчают ведение отладки систем, использующих сигналы различных типов.

RTP084 - первый в мире осциллограф, который компенсирует искажения при передаче сигнала в реальном масштабе времени, сохраняя при этом высокую скорость сбора данных. Аппаратные фильтры компенсации настраиваются с помощью пользовательских S-параме- тров. В осциллографе RTP084 может выполняться запуск даже по скомпенсированным сигналам.

В одном приборе RTP084 сочетается множество инструментальных функций для выполнения отладки с корреляцией по времени. Встроенные дополнительные ресурсы для проведения испытаний, такие как режим смешанных сигналов (MSO) или несколько 18-битных высоко- точных каналов напряжения и тока для измерения параметров электропитания, делают RTP084 самым мощным отладочным инструментом. Благодаря компактной конструкции прибора, вмещающей все описанные возможности, и бесшумной работе осциллограф R&S®RTP станет лучшим выбором для любой лаборатории.

Особенности цифрового осциллографа RTP084:

Целостность сигнала в реальном масштабе времени

Максимально быстрые измерения с высокой точностью. Высокоэффективные обрабатывающие компоненты сразу после АЦП обеспечивают коррекцию в реальном масштабе времени для тракта передачи данных от ИУ с поддержанием максимальной скорости сбора данных на уровне 750 000 осциллограмм/с.

• Равномерная АЧХ и высокое значение SFDR для высокоточных измерений;
• Компенсация цепей в реальном масштабе времени для быстрого сбора данных и точного запуска;
• Математические функции в реальном масштабе времени для дифференциальных сигналов;
• Аппаратно-ускоренные построение гистограмм и испытание по маске;
• Повышение разрешения в реальном масштабе времени с 16-разрядным режимом HD.

Функциональные возможности нескольких приборов

Измерения с временной корреляцией на интегрированных устройствах. Осцилограф сочетает в себе функциональные возможности нескольких контрольно-измерительных приборов для коррелированного по времени анализа нескольких разновидностей сигналов в одном устройстве.

• Аналоговые каналы с широкой полосой пропускания для измерений на высокоскоростных сигналах и широкополосных ВЧ-передатчиках;
• Быстрое и чувствительное БПФ для анализа в частотной области;
• Универсальный осцилограф смешанных сигналов (MSO) для логического анализа или испытаний низкоскоростных последовательных шин в соответствии с протоколами;
• Широкий набор опций последовательных протоколов;
• Несколько 18-разрядных высокоточных каналов напряжения и тока;
• Генератор сигналов произвольной формы;
• Дифференциальный источник импульсов 16 ГГц.

Компактность и конфигурируемость

Перспективная платформа с поддержкой от 4 до 16 ГГц, которая подходит для любой лаборатории. Платформа прибора RTP ориентирована на минимальное рабочее пространство и минимальный акустический шум. Несколько слотов для опций и способов модернизации полосы пропускания и памяти обеспечивают безопасность инвестиций в перспективную платформу.

• Максимально компактный и бесшумный высокопроизводительный осцилограф для вашей лаборатории;
• Возможность расширения по мере роста требований: 4 слота для аппаратных опций, программная опция, модернизация полосы пропускания и памяти;
• Высокая скорость работы с прибором благодаря сенсорному экрану и графическому пользовательскому интерфейсу.
