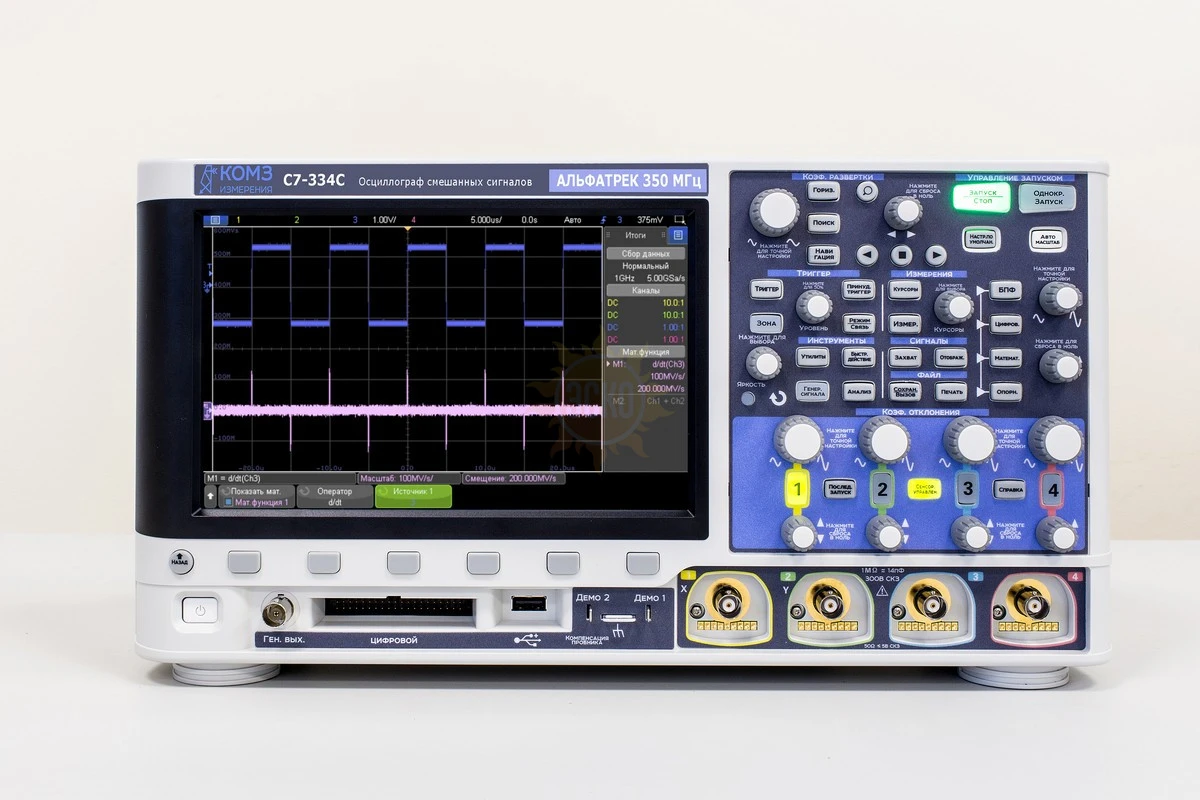

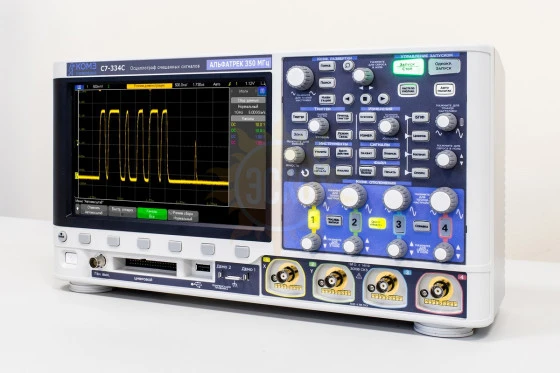

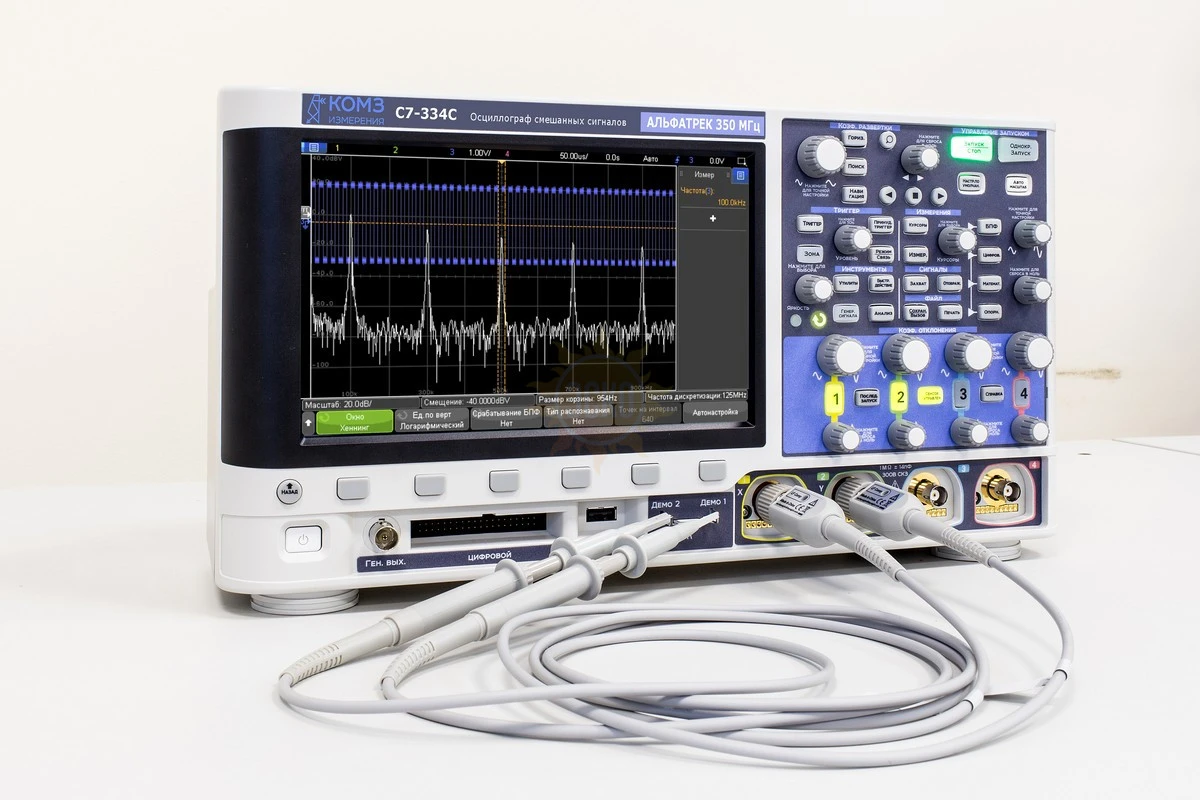

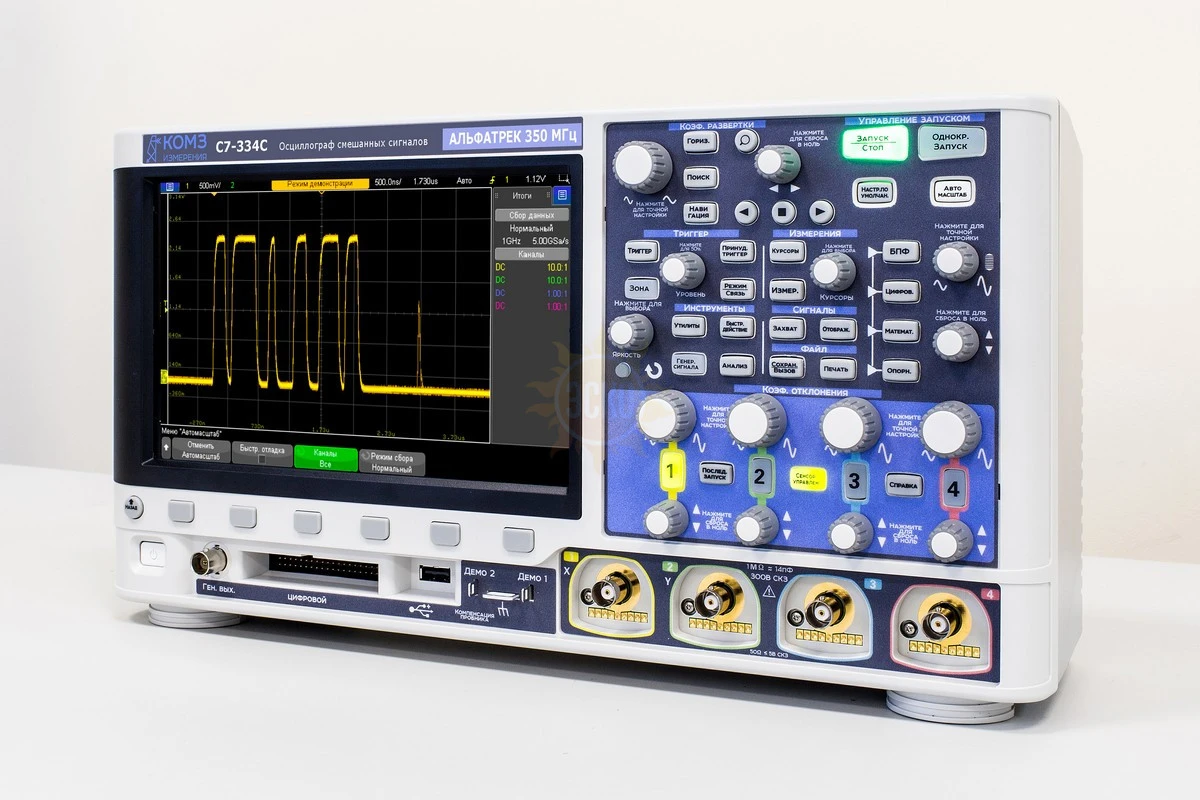

С7-334С — осциллограф смешанных сигналов четырехканальный 350 МГц

распечатать описание в PDF

Артикул: 234698

С7-334С — осциллограф смешанных сигналов четырехканальный 350 МГц

Полоса пропускания МГц

350

Частота дискретизации

5 Гвыб/с

Частота дискретизации

5 Гвыб/с

Количество каналов

Исполнение

Настольный

Объем памяти (количество точек) на канал

4М

Встроенный прибор

Логический анализатор, Генератор сигналов, Частотомер, Цифровой вольтметр

Тип осциллографа

Аналогово-цифровой, Смешанных сигналов

цена по запросу

с поверкой +3 900 ₽

Доставка в кратчайшие сроки

по Москве от 500 ₽

по России от 1000 ₽

Гарантия 3 года

Госреестр 74565-19
до 01.04.2024

Межповерочный интервал 1 год

Описание С7-334С

Осциллограф С7-334С содержит современные технологические разработки. С7-334С оснащен емкостным сенсорным экраном, а графический интерфейс пользователя адаптирован для сенсорного управления. Уникальный запуск касанием по зоне в сочетании с высокой скоростью обновления в 1 млн. осциллограмм/с, придает уверенность в том, что все детали сигнала будут зарегистрированы, а любые дефекты обнаружены. Дополнительные возможности для анализа помогут быстро разобраться в самых сложных проблемах.

Осциллограф С7-334С еще раз переопределяет то, что вы можете ожидать от осциллографа общего назначения, предоставляя все необходимые характеристики и возможности, чтобы быстрее получить представление об измерениях.

Особенности осциллографа смешанных сигналов четырехканального 350 МГц С7-334С:

8,5-дюймовый емкостный сенсорный экран;
Разработан для сенсорного интерфейса;
Самая быстрая в отрасли скорость обновления осциллограмм;
Эксклюзивная функция запуска по зоне;
Широкий выбор декодеров последовательных шин;
Интеграция инструментов 7-в-1:
- Осцилограф;
- Логический анализатор;
- Анализатор частотных характеристик;
- Одноканальный генератор сигналов стандартной / произвольной формы с диапазоном частот 20 МГц (опция);
- Аппаратный анализатор протоколов последовательных шин (опции);
- 3-разрядный цифровой вольтметр;
- 8-разрядный частотомер и сумматор;
Временная / частотная корреляция.

Характеристики С7-334С

Параметр	Значение
Полоса пропускания (-3 дБ)	350 Мгц
Время нарастания/спада ПХ (10-90%)	≤ 1 нс
Входные аналоговые каналы	4
Каналы осциллографа смешанных сигналов	4 + 16
Максимальная частота дискретизации	5 Гвыб/с в режиме чередования (половина каналов); 2,5 Гвыб/с (все каналы)
Максимальная глубина памяти	4 Мвыб и режим сегментированной памяти в стандартной комплектации
Дисплей	Емкостный сенсорный дисплей, управление жестами, 8,5'' (21,6 см); разрешение 800x480, 64 уровня яркости
Максимальная скорость обновления	> 1000000 осциллограмм/с
Разрешение по вертикали	8 бит (до 12 бит с усреднением)
Коэффициенты отклонения	От 1 Мв/дел до 5 Мв/дел (1 МОм и 50 Ом)
Встроенные измерительные приборы	Осциллограф, генератор сигналов стандартной/произвольной формы, анализатор протоколов (опции аппаратного запуска по сигналам и декодирования протоколов последовательных шин), встроенный трехразрядный вольтметр и встроенный восьмиразрядный частотомер, дополнительные цифровые каналы
Ограничение полосы пропускания	Приблизительно 20 МГц (по выбору)
Максимальное входное напряжение	С пробником 10:1:300 В (СК3), 400 В (пик.), динамическое напряжение: 1,6 кВ (пик.)
Входной импеданс	1 Мом ± 1% (14 пФ) или 50 ом ± 1,5% (по выбору)
Коэффициенты развертки	От 2 нс/дел до 50 с/дел
Погрешность временной шкалы	1,6 x 10^-6 + фактор старения (0,5 x 10^-6 / за первый год)
Виды запуска	По перепаду, двум последовадовательным перепадам, длительности импульса, кодовому слову, по любому из выбранных перепадов, нарушению времени нарастания/спада, N-му перепаду пакета, вырожденному импульсу, нарушению времени установления/удержания, видеосигналну, видеосигналам стандартов телевидения высокой четкости HDTV, сигналам шин ARINC 429, CAN, FlexRay, I2C, I2S, LIN, MIL-STD 1553, SPI, UART/RS-232/422/485, функция запуска касанием по зоне, сигналам шин USB, CAN-fD/CAN-dbc, SENT, CXPI, Manchester b NRZ; ПО для тестирования устройств с беспроводным интерфейсом NFC и запуск по протоколу NFC
Общие характеристики
Интерфейсы ввода-вывода	Порт устройства USB (1 шт.), хост-порт USB (2 шт.); опции: GPIB,LAN,VGA
Габаритные размеры (Ш х В х Г)	38,1 см х 20,4 см х 14,2 см
Масса	4 кг

Комплектация С7-334С

№	Наименование	Количество
1.	Осциллограф смешанных сигналов четырехканальный 350 МГц С7-334С	1
2.	Пассивный пробник, 500 МГц, 10:1	4
3.	16-канальный логический пробник	1
4.	Кабель питания	1
5.	Компакт-диск с руководством пользователя	1
6.	Свидетельство о поверке	1
