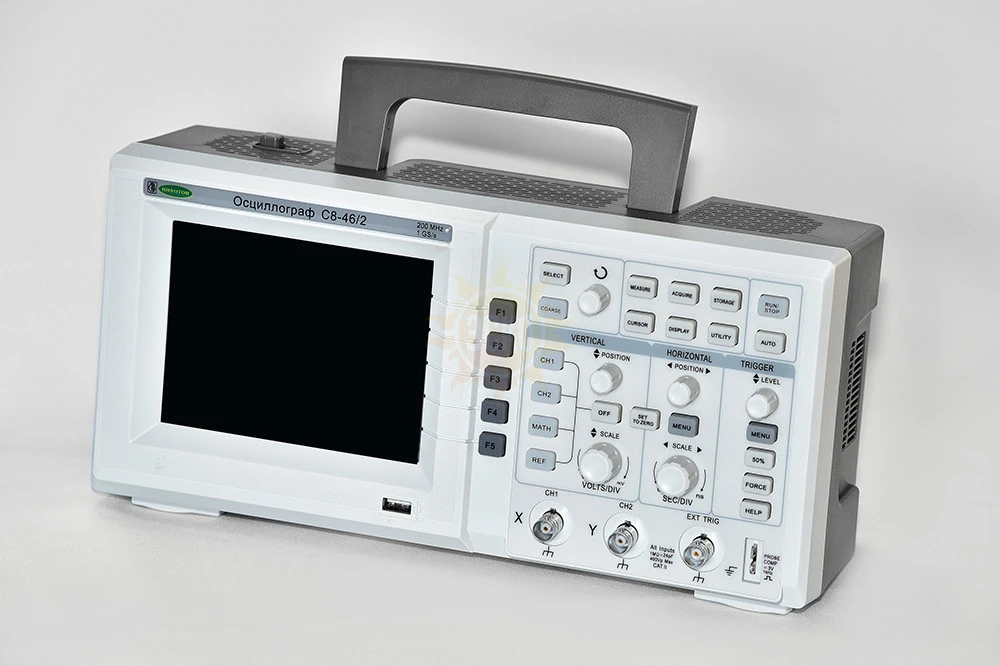

С8-46/2 — осциллограф цифровой

распечатать описание в PDF

Артикул: 852052

Полоса пропускания МГц

200

Частота дискретизации

500 Мвыб/с

Частота дискретизации

500 Мвыб/с

Количество каналов

Исполнение

Настольный

Объем памяти (количество точек) на канал

12,5К

Тип осциллографа

Цифровой запоминающий

цена по запросу

с поверкой +3 900 ₽

Доставка в кратчайшие сроки

по Москве Бесплатно

по России от 500 ₽

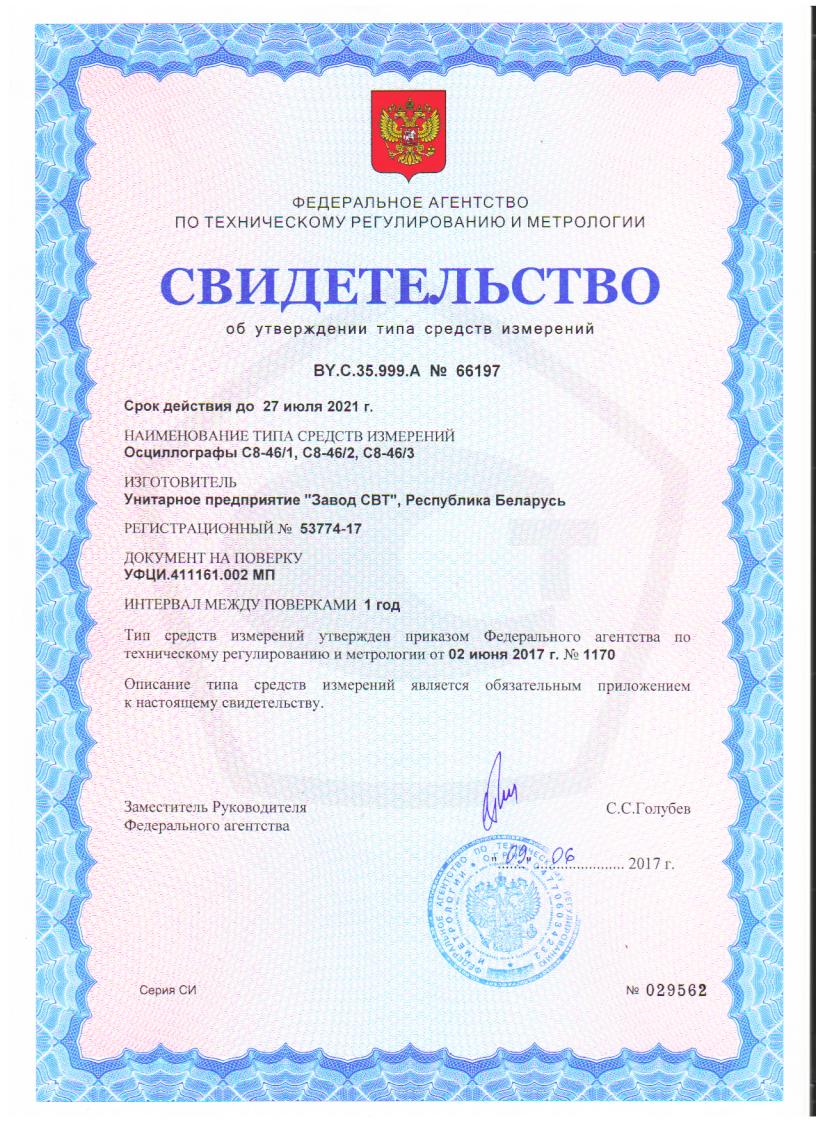

Госреестр 53774-17
до 27.07.2021

Межповерочный интервал 1 год

Особенности цифрового осциллографа С8-46/2:

полоса пропускания до 200 МГц
пиковый детектор
интерфейс USB 2.0
выход сигнла "годен / не годен"

Характеристики С8-46/2

Параметры	Значения
Канал вертикального отклонения:
Количество каналов	2
Полоса пропускания	200 МГц
Время нарастания	не более 1,8 нс
Коэффициенты отклонения	2 мВ / дел … 5 В / дел
Погрешность установки	± 4% (2 мВ / дел)
Входной импеданс	1 MOм / 27 пФ
Макс. входное суммарное напряжение	400 В
Связь по входу	открытый, закрытый, "земля"
Коэффициент деления	1Х, 10Х, 100Х, 1 000Х
Канал горизонтального отклонения:
Коэффициенты развертки	2 нс / дел - 50 с / дел
Погрешность	± 0,2 %
Режим работы	основной, окно, Zoom окна, X - Y
Параметры синхронизации:
Источники синхросигнала	канал 1, канал 2, внешний, от сети
Режим запуска развертки	автоматический, ждущий, однократный, "стоп"
Виды синзронизации	фронт / срез, длительность, ТВ (с выделением строки), альтернативная (ALT)
Аналого-цифровое преобразование:
Разрешение по вертикали	8 бит
Макс. частота дискретизации	1 ГГц
Эквив. частота дискритизации	25 ГГц
Интерполяция	Sin X / X
Объем памяти на канал	12,5 К (25 К при объединении)
Режим сбора данных	стандартная выборка, усреднение ( / 2 - / 256), пиковый детектор, накопление (1 с, 2 с, 5 с, бескон., выкл.)
Курсорные измерения:
Относительные, абсолютные, режим слежения	Δ U, Δ T, Δ 1/T
Автоматические измерения:
по вертикали	пик-пик, амплитуда, Umin, Umax, Uhi, Ulo, среднее, выбросы на фронте и на спаде
по горизонтали	частота, период, время нарастания и спада, ± длительность импульса, ± скважность
Встроенный генератор:
Форма сигнала	меандр
Выходное напряжение	3 В
Частота	1 кГц
Дополнительные возможности:
Документирование результатов	возможность сохранения 20 осциллограмм (200 на внешний носитель), 20 профилей настроек, создание шаблона допускового контроля, регистрация в память до 1 000 кадров
Интерфейс	на передней панели USB для сохранения данных, на задней панели USB для дистанц. управления
Математика	сложение, вычитание, умножение, деление, БПФ
Эксплуатационные характеристики:
Экран	ЖК-дисплей цветной, 14,5 см, 320 x 240 точек, яркость свечения 60 Кд / м², регулируемая контрастность
Напряжение питания	~ 100 - 240 В, 45 - 440 Гц
Потребляемая мощность	50 В·А
Габаритные размеры	320 x 150 x 130 мм
Масса	2,5 кг

Комплектация С8-46/2

№	Наименование	Количество
1.	Осциллограф цифровой С8-46/2	1
2.	Переход BNC-Т	2
3.	Сетевой шнур	1
4.	Делитель 1:10	2
5.	Кабель USB (n-n) тип А-В	1
6.	Кабель №1 "№1"	3
7	Фильтр	2
8.	CD диск "Программа управления осциллографом"	1
9.	Руководство по эксплуатации	1
10.	Методика поверки	1
11.	Упаковка	1
