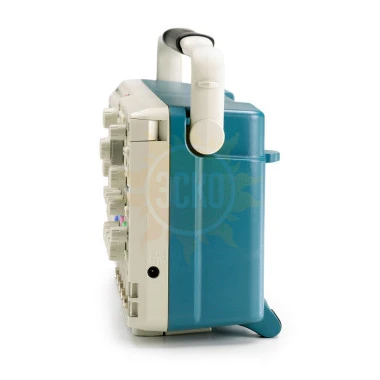

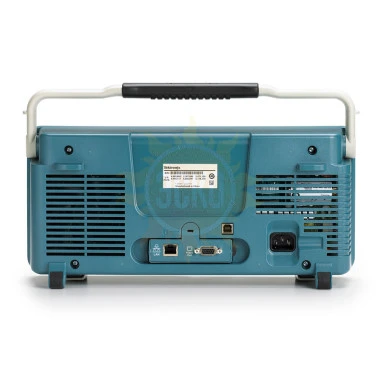

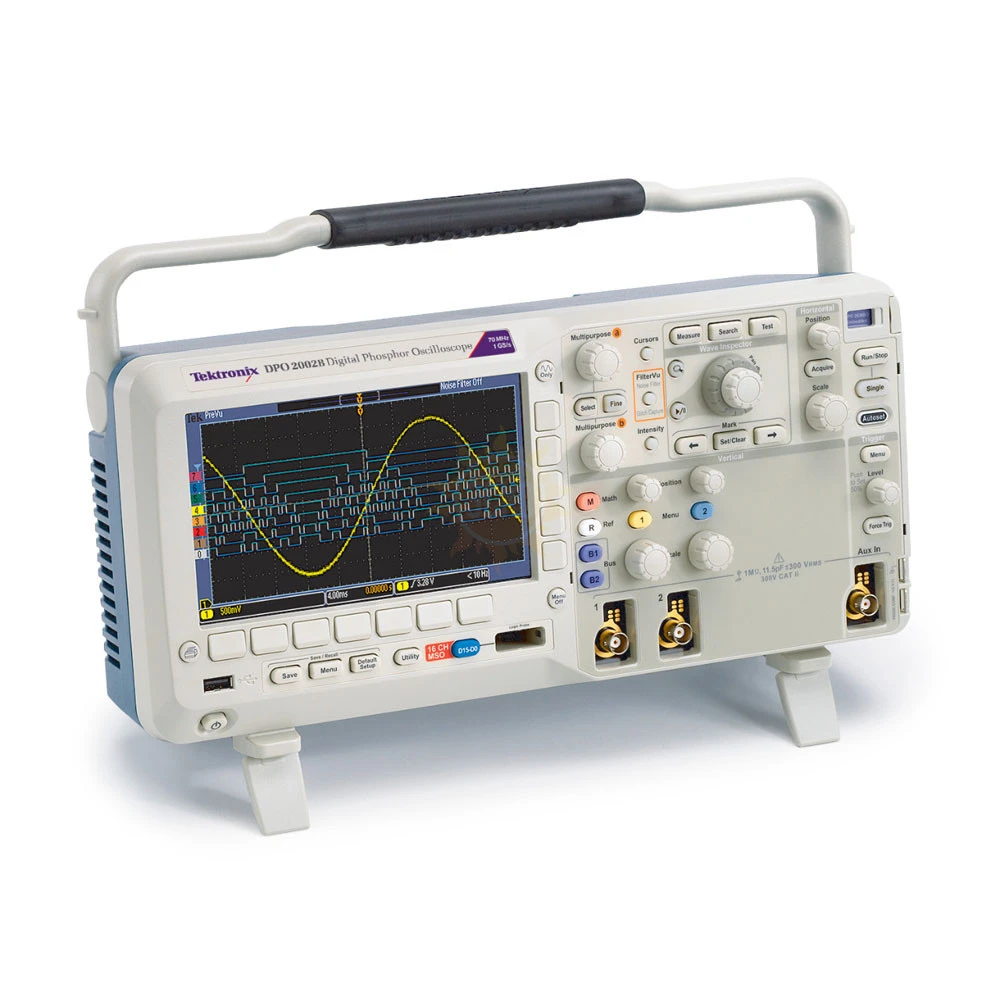

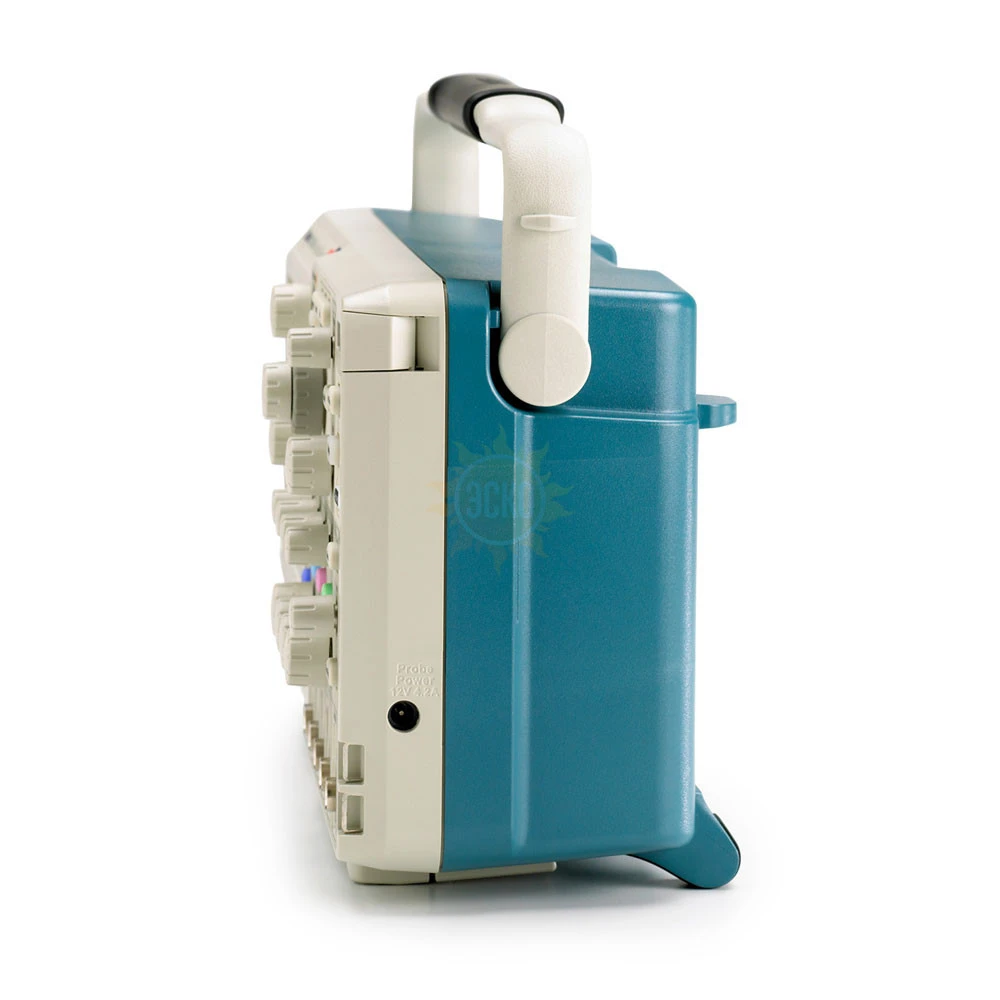

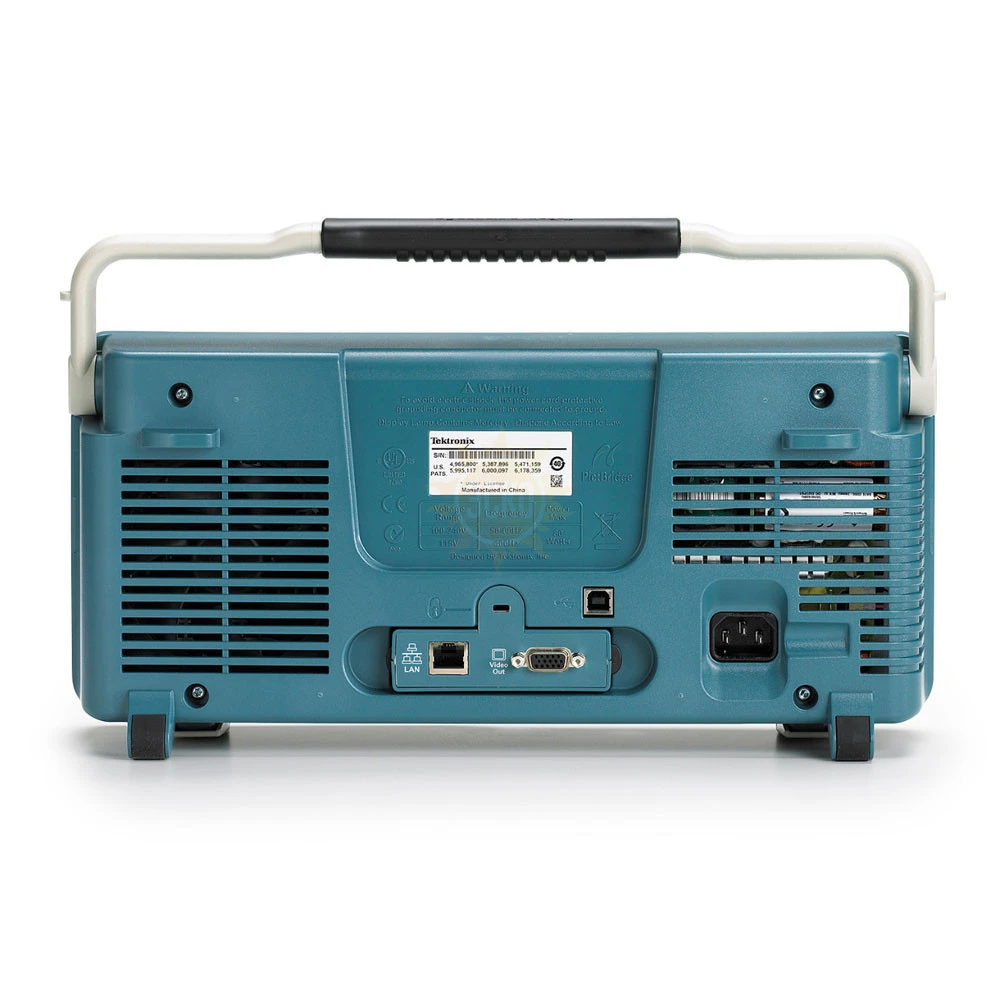

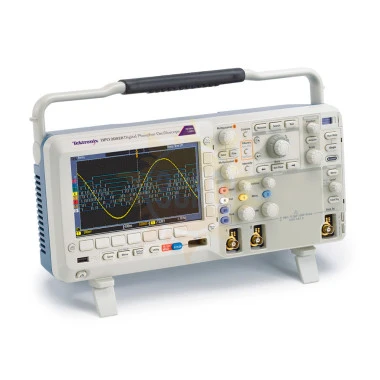

Tektronix DPO2014B 100 МГц, 4 канала
распечатать
Описание Tektronix DPO2014B 100 МГц, 4 канала
Для осциллографа Tektronix DPO2014B быстрое обнаружение аномалий обеспечивают дисплей с цифровым люминофором и 125 комбинаций запуска, а панель управления Wave Inspector позволяет быстро просматривать запись длиной 1 млн точек, уменьшать масштаб, отмечать интересующие точки и перемещаться от метки к метке.
При этом FilterVu отфильтровывает нежелательный шум, пропуская глитчи.
Декодирование шин с DPO2014B - простое решение!
Автоматическое декодирование данных последовательных шин с помощью осциллографа DPO2014B позволяет снизить количество ошибок и сэкономить время.
Кроме того, дополнительно поставляемые модули запуска по сигналам и декодирования данных последовательных шин обеспечивают автоматический запуск по содержимому конкретных пакетов с последующим отображением данных в виде аналоговых осциллограмм или окна показаний шины для быстрого анализа.
Возможна также дополнительная поставка модулей для распространённых автомобильных последовательных шин, шин встраиваемых систем и компьютерных шин.
Интерфейс для пробников TekVPI
Благодаря интерфейсу TekVPI для пробников, осциллограф можно использовать для выполнения широкого круга задач, не беспокоясь о коэффициентах масштабирования.
Воспользуйтесь широким спектром активных пробников и токовых пробников, автоматически передающих на прибор коэффициенты масштабирования, простой опцией выравнивания задержек и возможностью передачи данных с пробников на дисплей осциллографа.
Характеристики Tektronix DPO2014B 100 МГц, 4 канала
| Параметр | Значения |
|---|---|
| Число каналов | 4 |
| Полоса пропускания | 100 МГц |
| Расчетное время нарастания фронта | 3,5 нс |
| Аппаратное ограничение полосы пропускания | 20 МГц |
| Режим входа | AC, DC, GND |
| Входное сопротивление | 1 MΩ ±2%, 11.5 пФ ±2 пФ |
| Диапазон чувствительности | 2 мВ/дел to 5 В/дел |
| Вертикальное разрешение | 8 бит |
| Максимальное входное напряжение | 300 В (ср.кв) с выбросами < 450 В |
| Погрешность усиления постоянного напряжения (с установленным смещением 0 В) | ±3% для чувствительности 10 мВ/дел to 5 В/дел ±4% для чувствительности 2 мВ/дел to 5 В/дел |
| Развязка каналов (любые два канала с одинаковой вертикальной чувствительностью) | ≥100:1 на частоте ≤100 МГц |
| Габаритные размеры | 180 x 377 x 134 мм |
| Масса | 3.6 кг |
Комплектация Tektronix DPO2014B 100 МГц, 4 канала
| № | Наименование | Количество |
|---|---|---|
| 1. | TPP0200 200 МГц | 4 |
| 2. | Документация | 1 |
| 3. | Инструкция по установке | 1 |
| 4. | Кабель питания | 1 |
| 5. | ПО OpenChoice | 1 |
| 6. | Сертификат калибровки | 1 |
