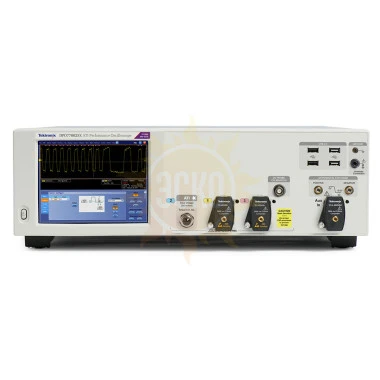

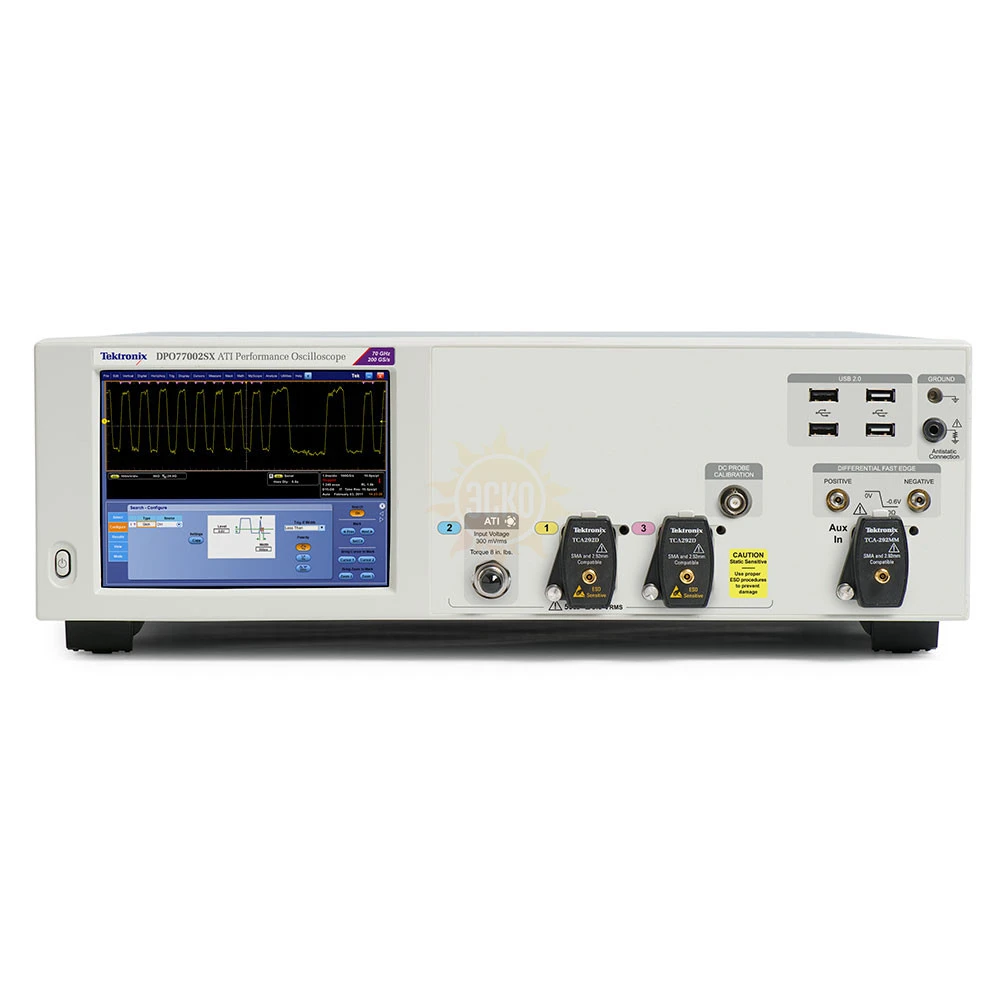

Описание Tektronix DPO75002SX 50 ГГц
Осциллографы серии DPO70000SX с полосой 70 ГГц обеспечивают сбор данных в реальном времени с наименьшим в отрасли уровнем шума с помощью запатентованной Tektronix технологии асинхронного чередования во времени (ATI). Компактный и масштабируемый прибор позволяет выполнять гибкую конфигурацию системы. Добейтесь наиболее точных результатов в режиме реального времени для задач сверхширокой полосы пропускания, таких как когерентная оптика, радары, высокоскоростная последовательная передача данных или передовые исследования.
При помощи технологии ATI модель с полосой пропускания 70 ГГц обеспечивает лучший в своем классе захват сигнала.
Компактный прибор, высотой 5 1/4 дюйма, и возможности масштабирования позволяют расположить осциллограф в непосредственной близости от тестируемого устройства.

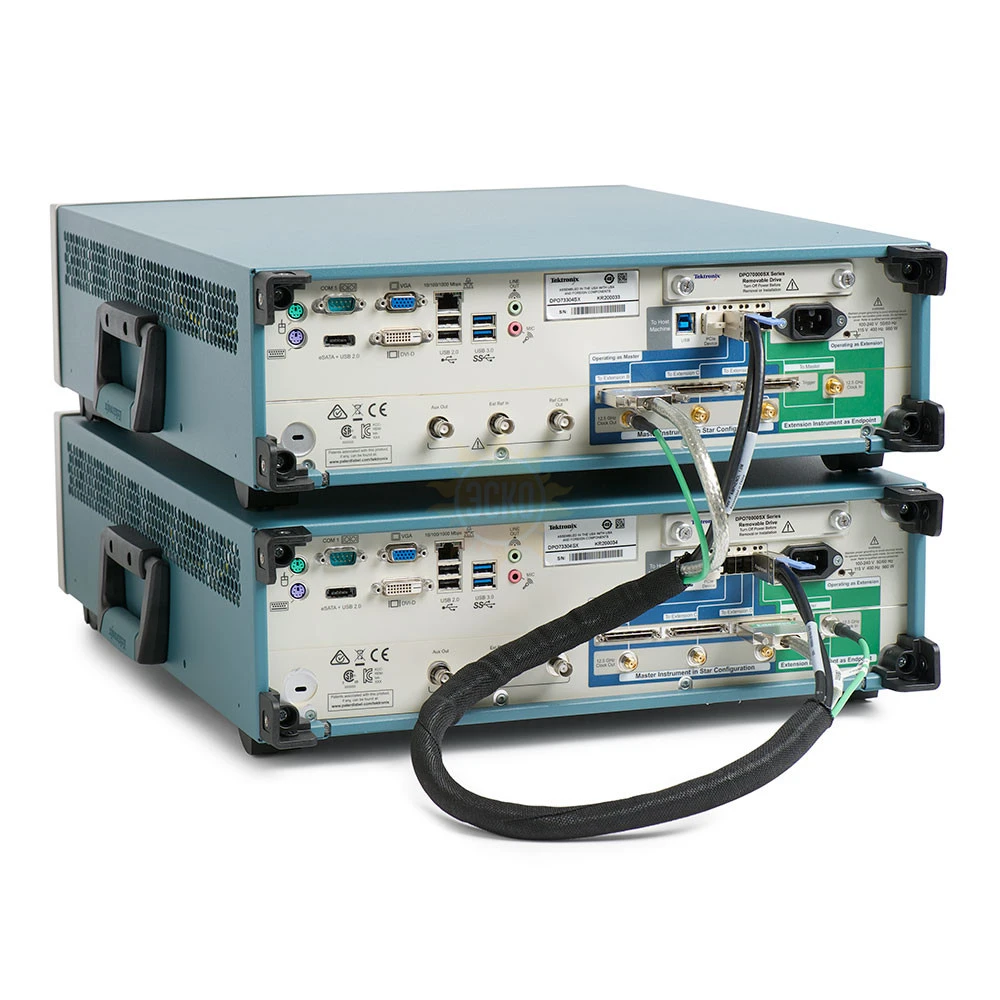

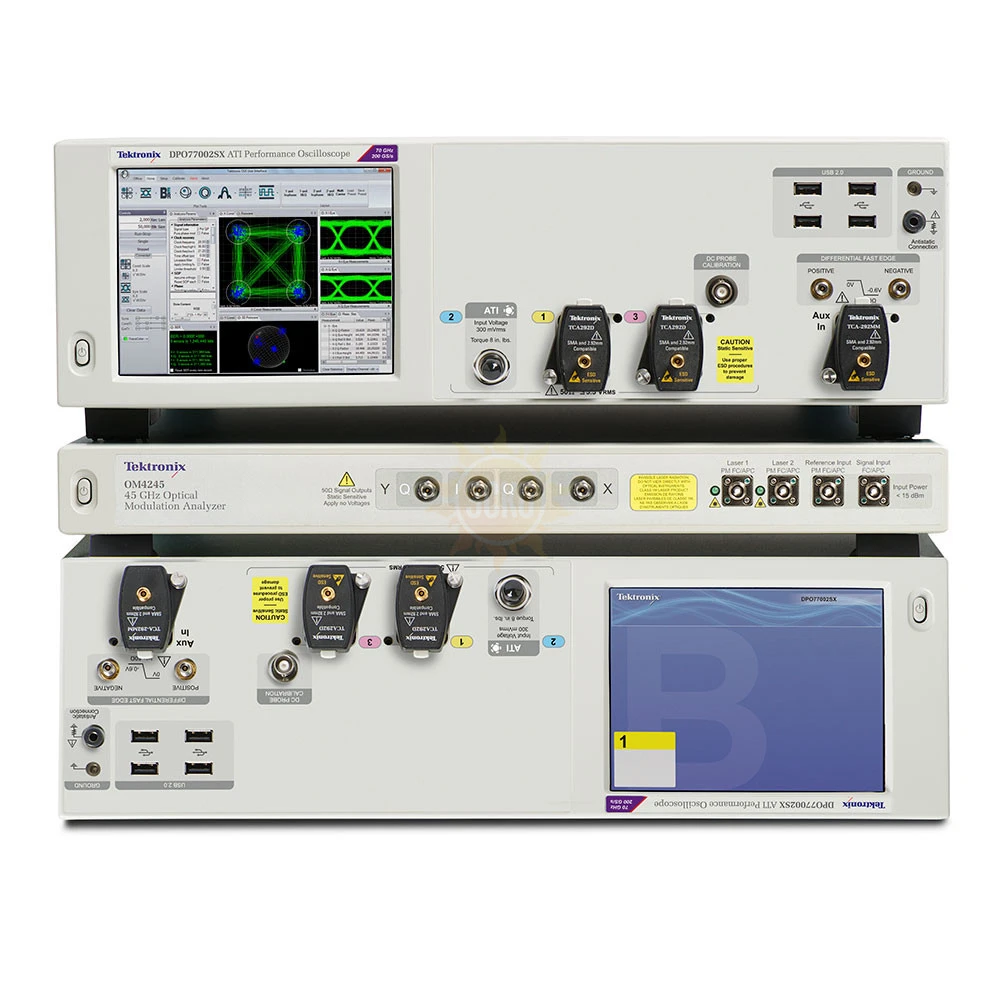

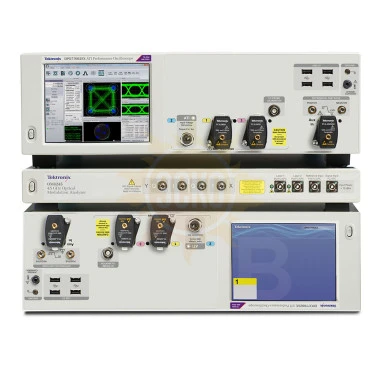

UltraSync обеспечивает точную синхронизацию данных и удобную работу в режиме ведущего устройства и расширений в многоблочных системах.
Характеристики Tektronix DPO75002SX 50 ГГц
|
|
DPO77002SX/DPS77004SX |
DPO75902SX/DPS75904SX |
DPO75002SX/DPS75004SX |
|||
|---|---|---|---|---|---|---|
|
|
Канал ATI |
Каналы TekConnect |
Канал ATI |
Каналы TekConnect |
Канал ATI |
Каналы TekConnect |
|
Полоса пропускания аналоговых каналов |
DPO77002SX 67 ГГц (1 канал) 70 ГГц (1 канал) (тип.) DPS77004SX 67 ГГц (2 канала) 70 ГГц (2 канала) (тип.) |
DPO77002SX 33 ГГц (2 канала) DPS77004SX 33 ГГц (4 канал) |
DPO75902SX 59 ГГц (1 канал) DPS75904SX 59 ГГц (2 канала) |
DPO75902SX 33 ГГц (2 канала) DPS75904SX 33 ГГц (4 канала) |
DPO75002SX 50 ГГц (1 канал) DPS75004SX 50 ГГц (2 канала) |
DPO75002SX 33 ГГц (2 канала) DPS75004SX 33 ГГц (4 канала) |
|
Частота дискретизации на один канал |
200 Гвыб./с |
100 Гвыб./с |
200 Гвыб./с |
100 Гвыб./с |
200 Гвыб./с |
100 Гвыб./с |
|
Время нарастания (тип.) |
от 10% до 90%: 5,6 пс; от 20% до 80%: 4,3 пс |
от 10% до 90%: 13 пс; от 20% до 80%: 9 пс |
от 10% до 90%: 6,8 пс; от 20% до 80%: 5,2 пс |
от 10% до 90%: 13 пс; от 20% до 80%: 9 пс |
от 10% до 90%: 7,8 пс; от 20% до 80%: 6 пс |
от 10% до 90%: 13 пс; от 20% до 80%: 9 пс |
|
Вертикальный шум (% от полного диапазона), расширение полосы пропускания вкл., макс. частота дискретизации (тип.) |
0,83% от полного диапазона |
0,71% от полного диапазона |
0,83% от полного диапазона |
0,71% от полного диапазона |
0,83% от полного диапазона |
0,71% от полного диапазона |
|
0,75% от полного диапазона, смещение 0 В (300 мВп.д.) |
0,56% от полного диапазона, смещение 0 В (500 мВп.д.) |
0,75% от полного диапазона, смещение 0 В (300 мВп.д.) |
0,56% от полного диапазона, смещение 0 В (500 мВп.д.) |
0,75% от полного диапазона, смещение 0 В (300 мВп.д.) |
0,56% от полного диапазона, смещение 0 В (500 мВп.д.) |
|
|
Длина записи на канал (стандартная конфигурация) |
62,5 млн. точек |
62,5 млн. точек |
62,5 млн. точек |
62,5 млн. точек |
62,5 млн. точек |
62,5 млн. точек |
|
Длина записи на канал (с опцией 10XL) |
125 млн. точек |
125 млн. точек |
125 млн. точек |
125 млн. точек |
125 млн. точек |
125 млн. точек |
|
Длина записи на канал (с опцией 20XL)
|
250 млн. точек |
250 млн. точек |
250 млн. точек |
250 млн. точек |
250 млн. точек |
250 млн. точек |
|
Длина записи на канал (с опцией 50XL) |
1 млрд. точек |
1 млрд. точек |
1 млрд. точек |
1 млрд. точек |
1 млрд. точек |
1 млрд. точек |
|
Разрешение по времени |
5 пс (200 Гвыб./с) |
10 пс (100 Гвыб./с) |
5 пс (200 Гвыб./с) |
10 пс (100 Гвыб./с) |
5 пс (200 Гвыб./с) |
10 пс (100 Гвыб./с) |
|
Продолжительность захвата с макс. частотой дискретизации (стандартная конфигурация |
313 мкс |
625 мкс |
313 мкс |
625 мкс |
313 мкс |
625 мкс |
|
Продолжительность захвата с макс. частотой дискретизации (с опцией 10XL) |
625 мкс |
1,25 мс |
625 мкс |
1,25 мс |
625 мкс |
1,25 мс |
|
Продолжительность захвата с макс. частотой дискретизации (с опцией 20XL) |
1,25 мс |
2,5 мс |
1,25 мс |
2,5 мс |
1,25 мс |
2,5 мс |
|
Продолжительность захвата с макс. частотой дискретизации (с опцией 50XL) |
5,0 мс |
10 мс |
5,0 мс |
10 мс |
5,0 мс |
10 мс |
Комплектация Tektronix DPO75002SX 50 ГГц
| № | Наименование | Количество |
|---|---|---|
| 1. | Осциллограф DPS75002SX | 1 |
| 2. | Сумка для принадлежностей | 1 |
| 3. | Защитная крышка передней панели | 1 |
| 4. | Мышь | 1 |
| 5. | Клавиатура | 1 |
| 6. | Руководство пользователя | 1 |
| 7. | Переходники с TekConnect® на разъём 2,92 мм | 1 |
| 8. | Антистатический браслет | 1 |
| 9. | Программное обеспечение и описание команд GPIB для DPO70000SX на твердотельном накопителе, файл pdf с описанием процедуры проверки характеристик | 1 |
| 10. | Сертификат калибровки | 1 |
| 11. | Сертификат соответствия Z 540-1 и ISO9001, | 1 |
| 12. | Кабель питания | 1 |
