Tektronix LPD64 1-8 ГГц, 4 канала

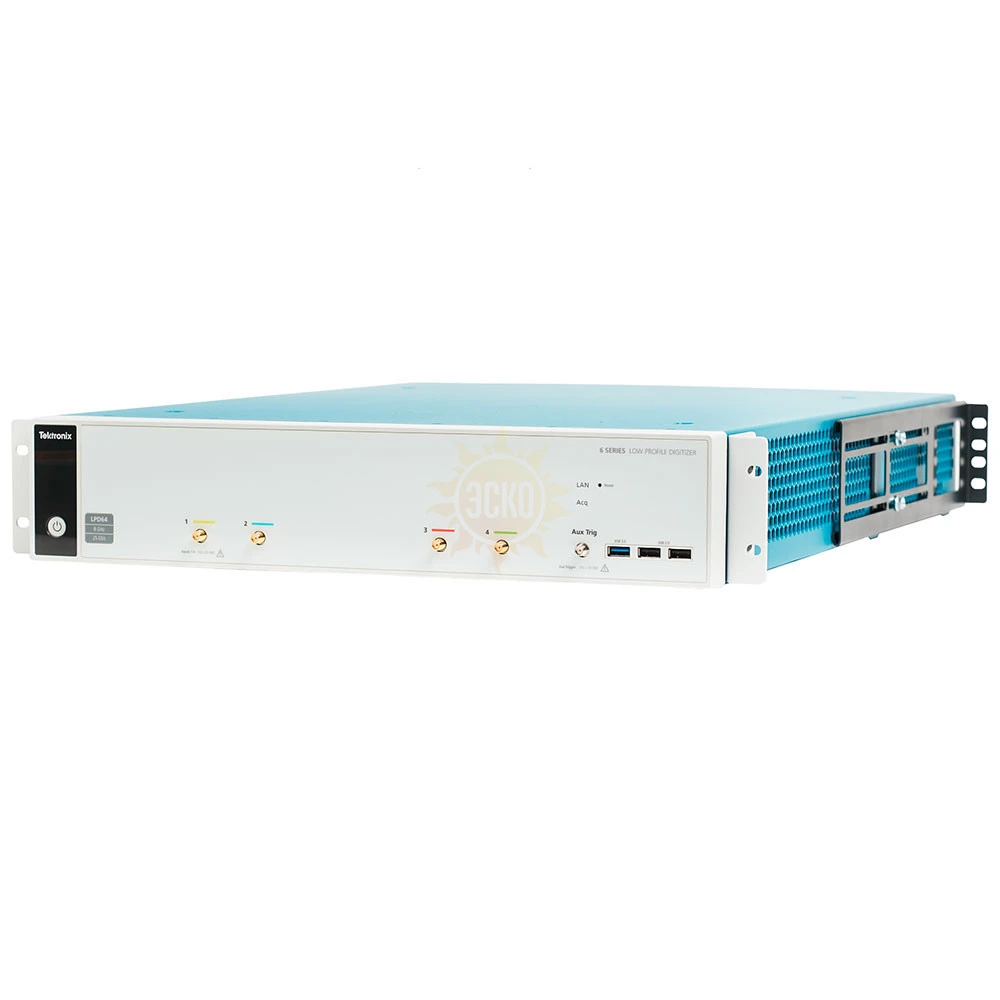

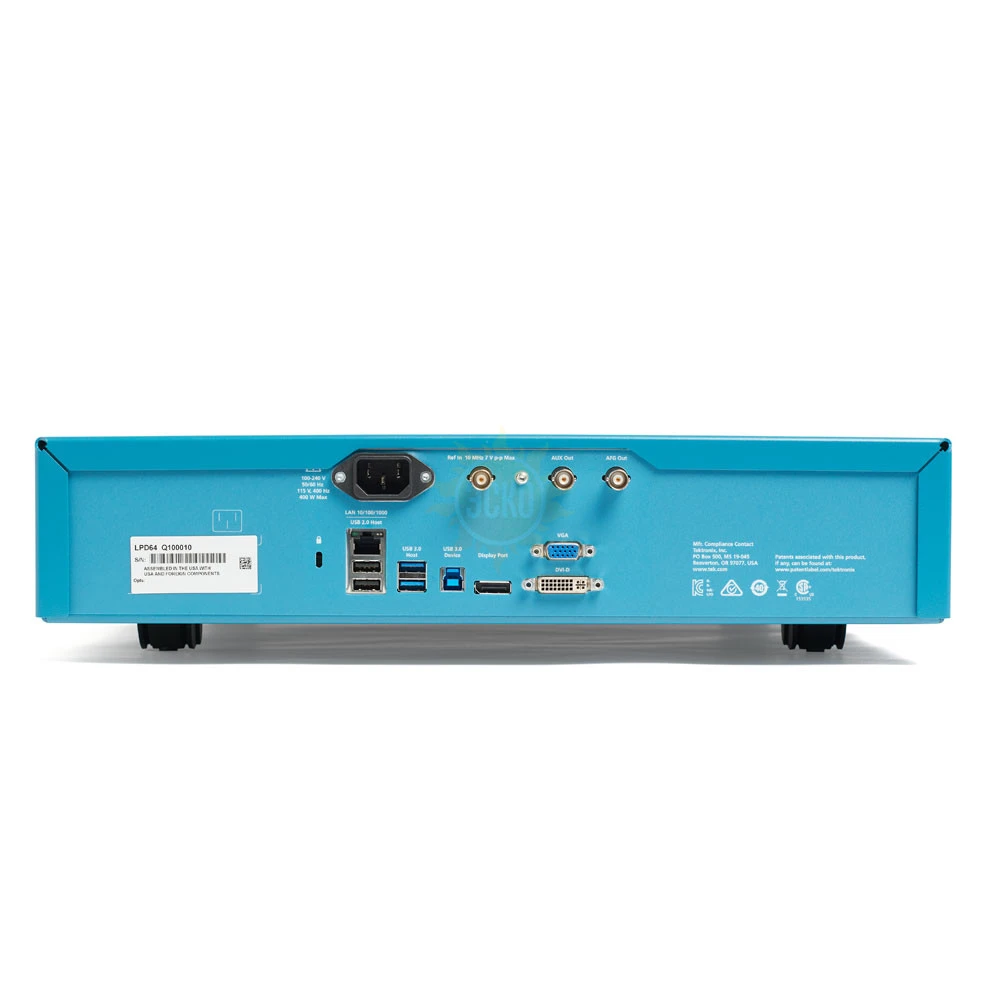

Низкопрофильный осциллограф-дигитайзер LPD64 – новый прибор семейства Tektronix серии 6. Это 4-канальный высокопроизводительный прибор с полосой пропускания 1 / 2,5 / 4 / 6 / 8 ГГц, частотой дискретизации 25 Гвыб/с на каждом канале, АЦП 12 бит, длиной записи до 250 млн. точек и высоким эффективным числом бит до 8,2. Встроенные интерфейсные порты Ethernet и USB 3.0 (USBTMC) позволяют передавать цифровые данные на ПК со скоростью до 800 Мбит/с.

Сочетание функции дигитайзера и мощности осциллографа, аналогичной осциллографу Tektronix MSO 6 серии, дает LPD64 самую высокую производительность на всех каналах в своем классе.

Дигитайзер LPD64 также расширяет возможности и повышает производительность низкопрофильного осциллографа Tektronix MSO 5 серии (MSO58LP): вдвое увеличено количество ПЛИС, при том же размере корпуса прибора; частота дискретизации 25 Гвыб/с, полоса пропускания до 8 ГГц на всех каналах. Пользователи низкопрофильных приборов теперь имеют возможность выбора высокой производительности с LPD64 или чрезвычайно большого количества каналов с MSO58LP в одном и том же форм-факторе.

Четыре входа SMA (каждый поддерживает аналоговый, спектральный (с использованием DDC) или одновременно оба сигнала), низкий шум и высокое эффективное число бит (ENOB) - низкопрофильный осциллограф - дигитайзер LPD64 готов к решению самых сложных современных, а также будущих задач!

Области применения LPD64

• Физика высоких энергий (мощность в импульсе, фотодопплеровская велосиметрия (PDV), спектроскопия, ускорители; мониторинг и машинная диагностика сложных устройств)

• Ядерная, атомная, молекулярная и оптическая физика; физика конденсированных сред

• Передовые исследования и материаловедение

• Автоматизированные тестовые среды (ATE)

• Производство устройств с высокой пропускной способностью, таких как 5G mmWave, UWB, WiGig и автомобильные радары

• Программно управляемые системы сбора данных с широким спектром поддерживаемых драйверов, API и интерфейсов.

Преимущества осциллографа – дигитайзера LPD64 Tektronix

• 4 входа SMA (каждый вход поддерживает аналоговый, спектральный (с использованием DDC) или оба сигнала одновременно);
• Цифровое понижающее преобразование в режиме реального времени (DDC) с шириной захвата сигнала до 2 ГГц (опция);
• Самый низкий уровень шума в своём классе;
• Лучшая изоляция между каналами в своём классе;
• Низкий входной шум благодаря новым ПЛИС;
• Встроенный КИХ-фильтр;
• Запатентованная технология Tektronix Spectrum View (Режим просмотра спектра);
• Построение зависимостей частоты / фазы / мощности от времени;

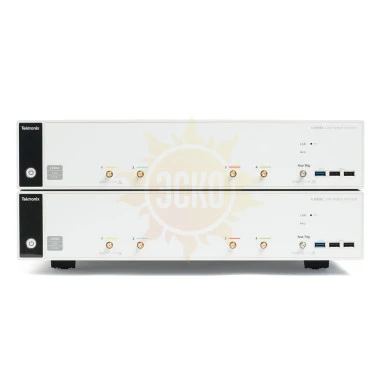

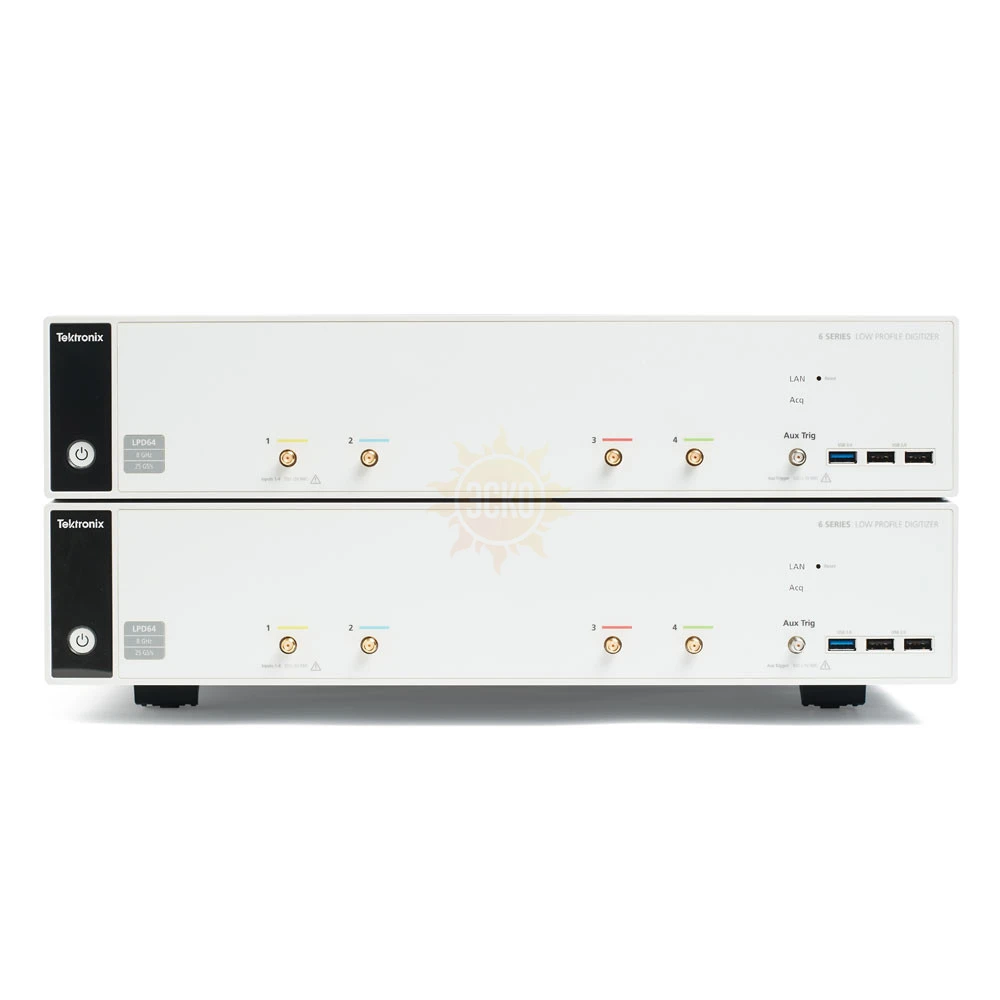

• Возможность создания измерительной системы до 200 каналов;
• Высота 2U и комплект для монтажа в измерительную стойку в стандартной конфигурации;
• Опциональный генератор сигналов произвольной формы и стандартных функций (частота до 50 МГц);
• 4-разрядный цифровой вольтметр;
• 8-разрядный счетчик частоты запуска.
