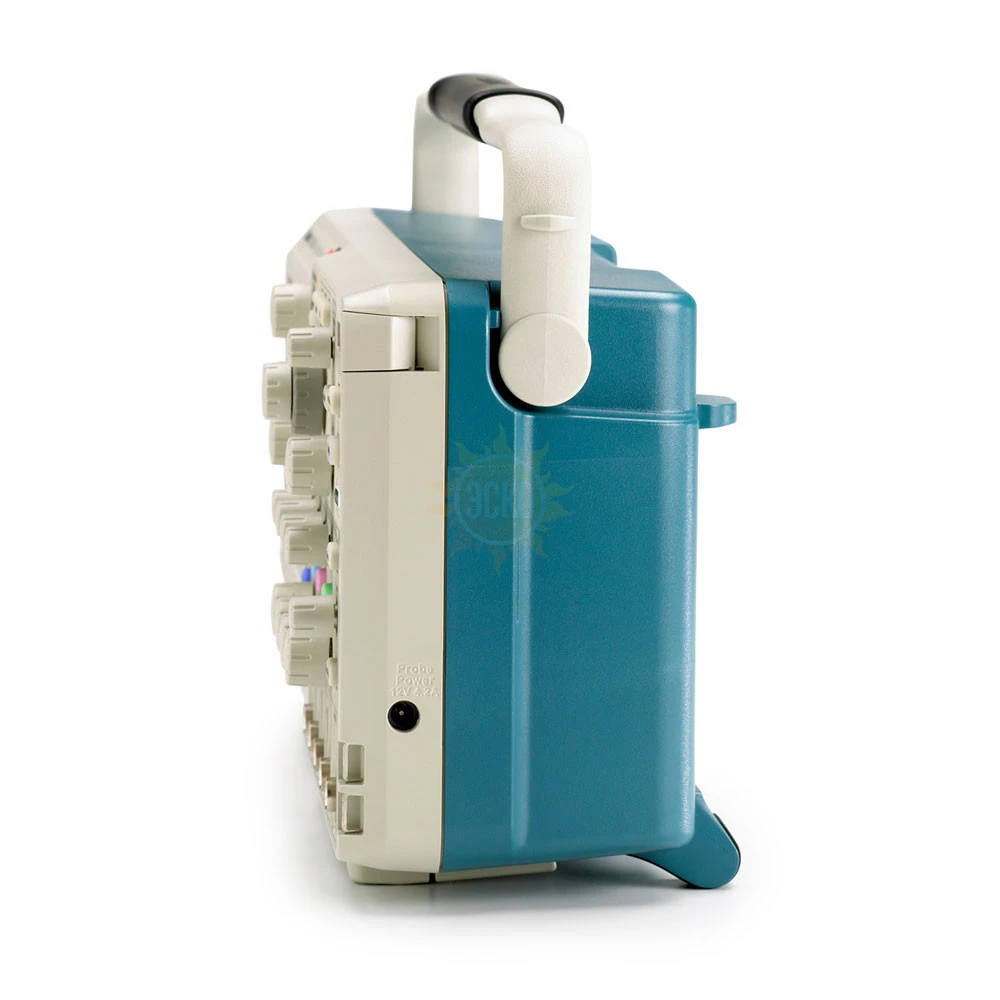

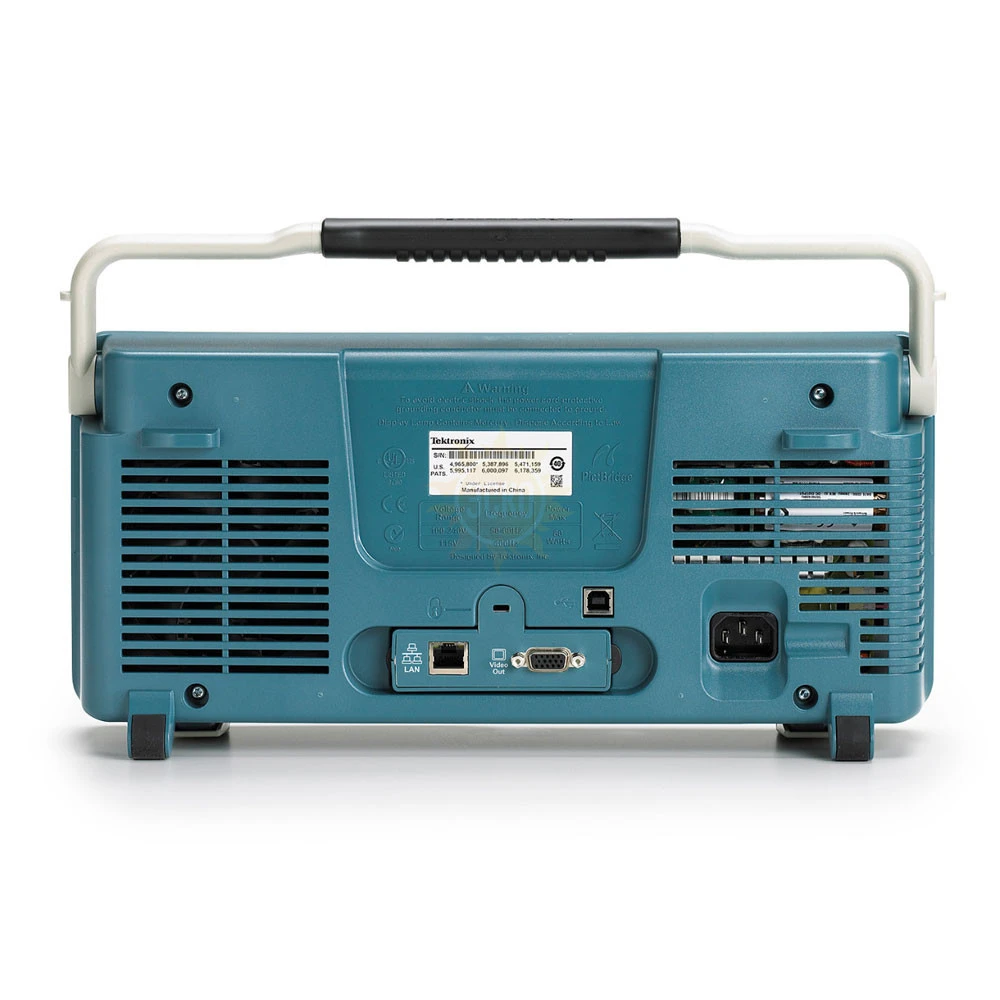

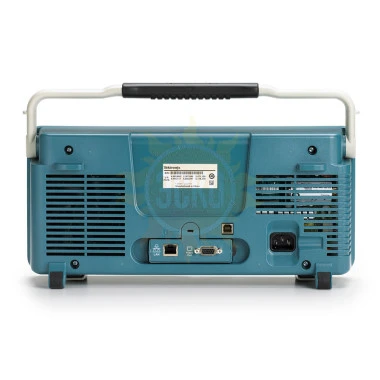

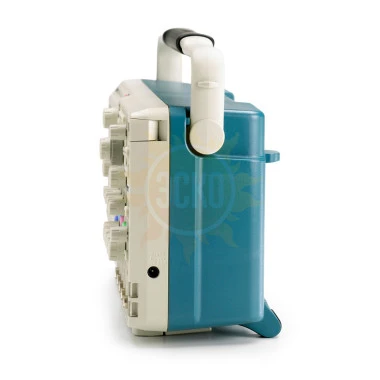

Tektronix MSO2004B; 70 МГц, 4+16 каналов

Осциллограф Tektronix MSO2004B позволяет тестировать узлы разрабатываемого устройства по осциллограммам сигналов 4 аналоговых, 16 цифровых каналов и 2 шин.

Быстрое обнаружение аномалий обеспечивают дисплей с цифровым люминофором и 125 комбинаций запуска, а панель управления Wave Inspector позволяет быстро просматривать запись длиной 1 млн точек, уменьшать масштаб, отмечать интересующие точки и перемещаться от метки к метке.

При этом FilterVu отфильтровывает нежелательный шум, пропуская глитчи.

Декодирование шин с Tektronix MSO2004B - проще простого!

Автоматическое декодирование данных последовательных шин с помощью осциллографов Tektronix DPO / MSO позволяет снизить количество ошибок и сэкономить время.

Кроме того, дополнительно поставляемые модули запуска по сигналам и декодирования данных последовательных шин обеспечивают автоматический запуск по содержимому конкретных пакетов с последующим отображением данных в виде аналоговых осциллограмм или окна показаний шины для быстрого анализа.

Возможна также дополнительная поставка модулей для распространённых автомобильных последовательных шин, шин встраиваемых систем и компьютерных шин.

Интерфейс для пробников TekVPI

Благодаря интерфейсу TekVPI для пробников, осциллографы можно использовать для выполнения широкого круга задач, не беспокоясь о коэффициентах масштабирования.

Воспользуйтесь широким спектром активных пробников и токовых пробников, автоматически передающих на прибор коэффициенты масштабирования, простой опцией выравнивания задержек и возможностью передачи данных с пробников на дисплей осциллографа MSO2004B (или любого другого этой серии).

Простая отладка устройств со смешанными сигналами

Отладка устройств со смешанными сигналами выполняется при помощи 4 аналоговых и 16 цифровых каналов с временной корреляцией.

Подключение тестируемого устройства и отслеживание сигналов можно упростить, если добавить логический пробник P6316 к осциллографам MSO2004B.

Основные преимущества:

• 16 полностью интегрированных каналов с частотой дискретизации 1 Гвыб/с.
• Удобные и простые функции логического анализатора.
• Возможность запуска и декодирования параллельных и последовательных шин.
• Удобная визуализация за счёт группировки сигналов и цветового кодирования.
