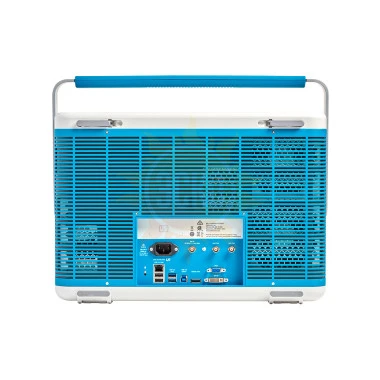

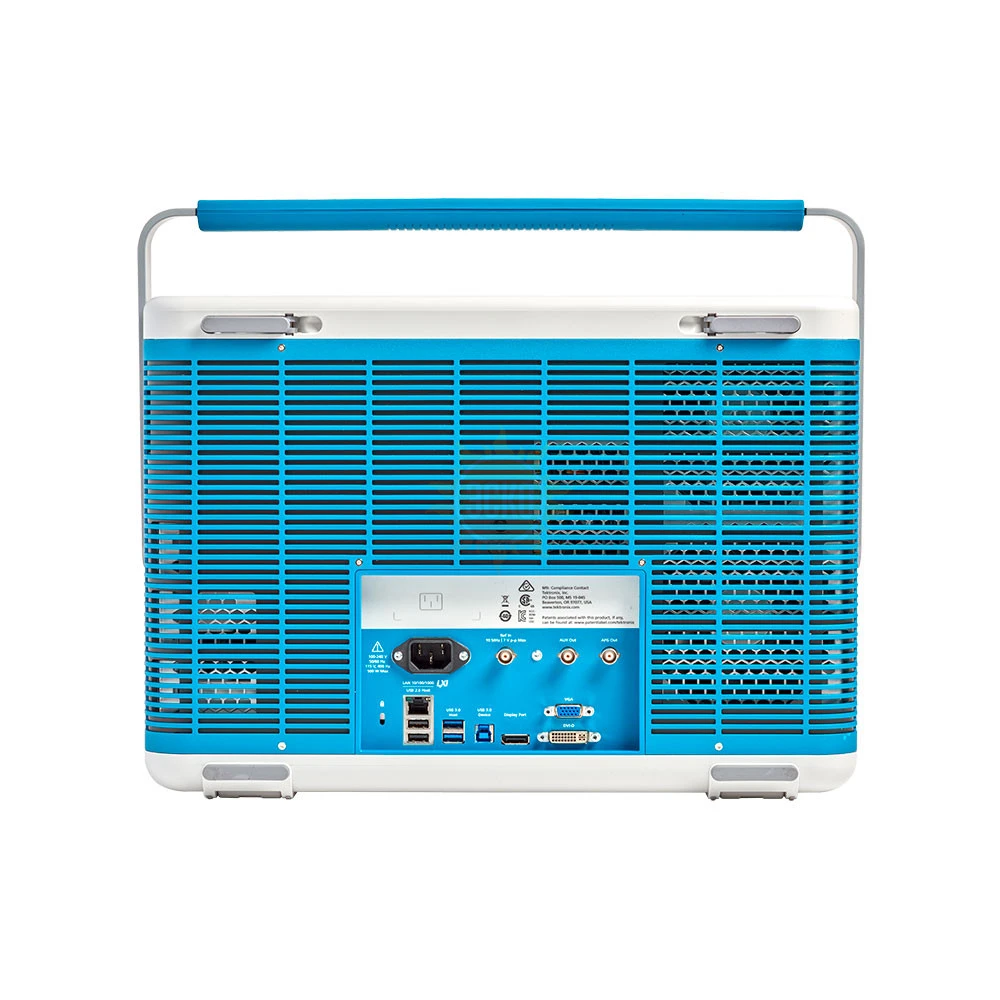

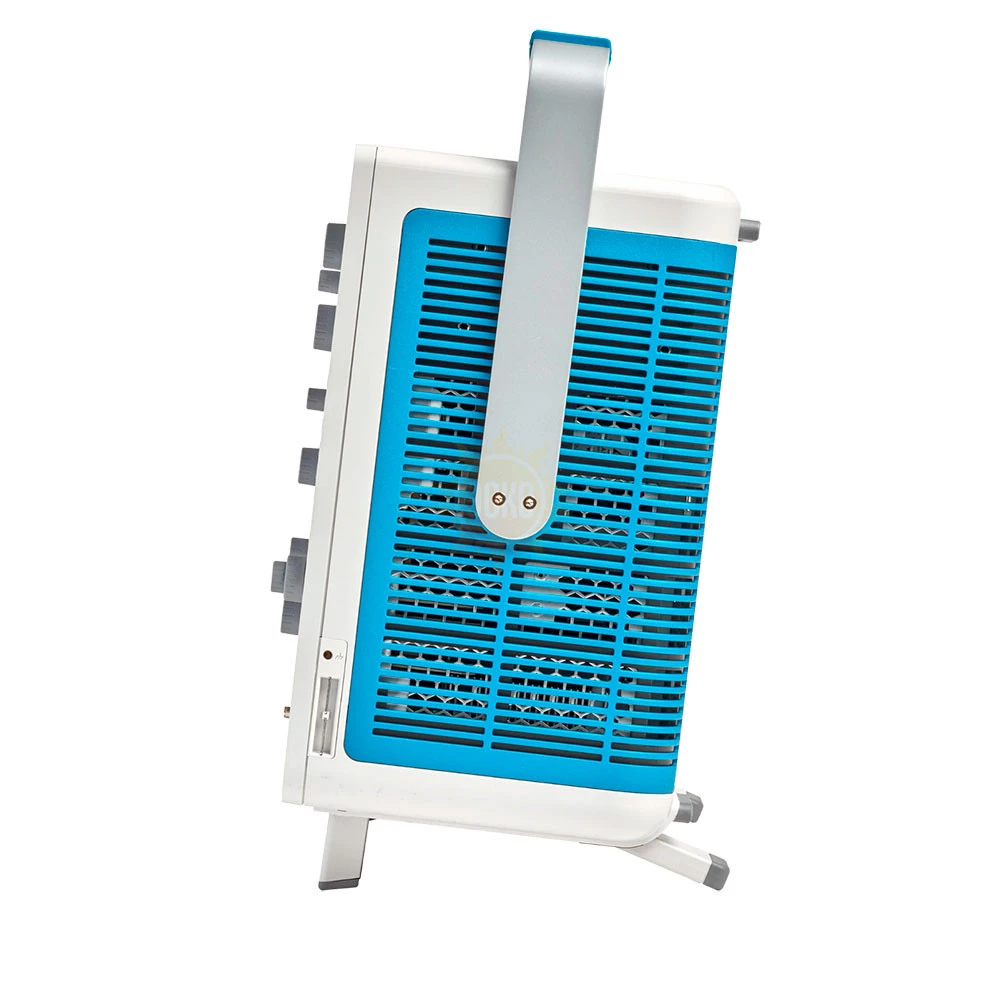

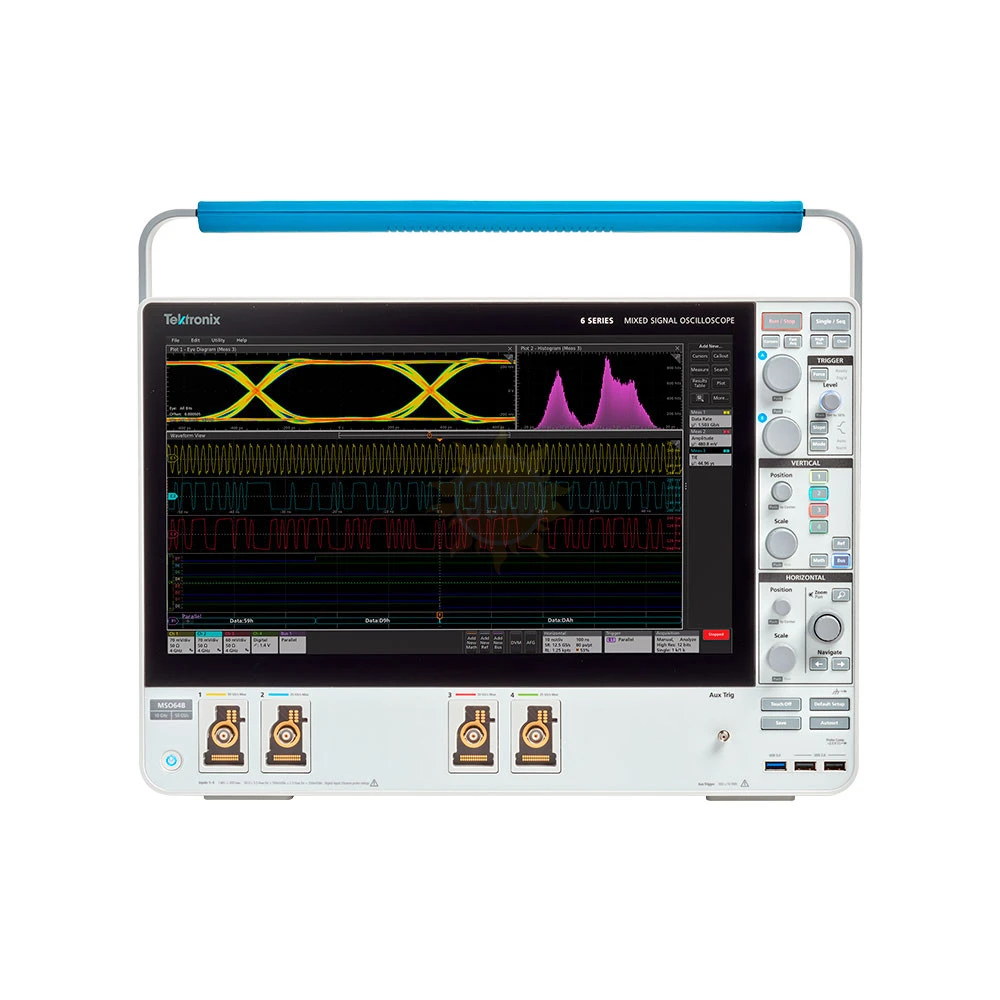

Осциллограф цифровой MSO64B 6-BW-6000

Осциллограф цифровой Tektronix MSO64B c полосой пропускания 6 ГГц.

Частота дискретизации (все аналоговые и цифровые каналы)

• В режиме реального времени: 50 Гвыб./с (2 канала), 25 Гвыб/с (4 канала)
• С интерполяцией: 2,5 Твыб./с

Длина записи (все аналоговые и цифровые каналы)

Стандартно 62,5 млн точек на канал
125, 250, 500 млн точек, или 1 млрд точек (опция)

Стандартные типы запуска

По перепаду, по длительности импульса, по ранту, по времени ожидания, по окну, по логической комбинации, по времени установки и времени удержания, по положительному илиотрицательному перепаду определенной длительности, по сигналу параллельной шины, по кодовой последовательности, визуальный запуск, по видеосигналу (опция), по графикузависимости РЧ сигнала от времени (опция)
Дополнительный вход запуска: ≤5 Вср. кв., 50 Ом, 400 МГц (только по перепаду)

Стандартные инструменты анализа

Курсоры: с привязкой к осциллограмме, вертикальной шкале, горизонтальной шкале, вертикальной и горизонтальной шкале
Автоизмерения: 36
Функция Spectrum View: анализ в частотной области с независимыми настройками отображения спектров и осциллограмм
Режим FastFrame™: память выборок сигнала разби вается на сегменты; максимальная скорость захвата >5 000 000 осциллограмм/с
Графики: временные тренды, гистограммы, спектрограм мы и фазовый шум
Математическая обработка: базовые арифметические функции, БПФ, расширенный редактор уравнений
Поиск: по любому критерию запуска
Джиттер: погрешность временного интервала (TIE) и фазовый шум

Дополнительные возможности анализа

• Расширенный анализ джиттера и глазковых диаграмм
• Расширенные возможности функции Spectrum View
• Временные зависимости РЧ сигнала (амплитуда, частота, фаза)
• Цифровое управлением питанием
• Тестирование по маске/предельным значениям
• Работа с инверторными преобразователями, электродви-гателями и приводами
• Отладка и анализ схем, использующих низковольтные дифференциальные сигналы
• Анализ сигналов PAM3
• Расширенные измерения и анализ цепей питания
• Расширенный векторный анализ сигналов (с ПО SignalVu-PC)

Опции запуска, декодирования и анализа сигналов последовательных шин

I²C, SPI, I3C, RS-232/422/485/UART, SPMI, CAN, CAN FD, LIN, FlexRay, SENT, PSI5, автомобильный Ethernet, MIPI C-PHY,MIPI D- PHY, USB 2.0, eUSB2, Ethernet, Audio, MIL-STD-1553, ARINC429, Spacewire, 8B/10B,NRZ, Manchester, SVID, 1-Wire, MDIO

Тестирование на соответствие стандартам последовательных шин (опция)
Ethernet, USB 2.0, автомобильный Ethernet, промышленный Ethernet,, MIPI D-PHY 1.2, MIPI D-PHY 2.1

Анализ систем памяти (опция)
Отладка, анализ и проверка соответствия стандартам DDR3

Генератор сигналов произвольной формы и стандартных функций - опция
Генерация сигналов с частотой до 50 МГц
Типы сигналов: произвольный, синусоидальный, прямоугольный, импульсный, линейно изменяющийся, пилообразный, постоянный ток, функция Гаусса, функцияЛоренца, экспоненциальные нарастание и спад, sin(x)/x, случайный шум, гаверсинус, кардиосигнал

Цифровой вольтметр
Измерения ср. кв. перем. и пост. напряжения, ср. кв.перем. напряжения с постоянной составляющей с разрешением 4 разряда

Частотомер сигнала запуска
8 разрядов

Размеры
309 мм (В) x 454 мм (Ш) x 204 мм (Г)
Масса: < 12,88 кг
