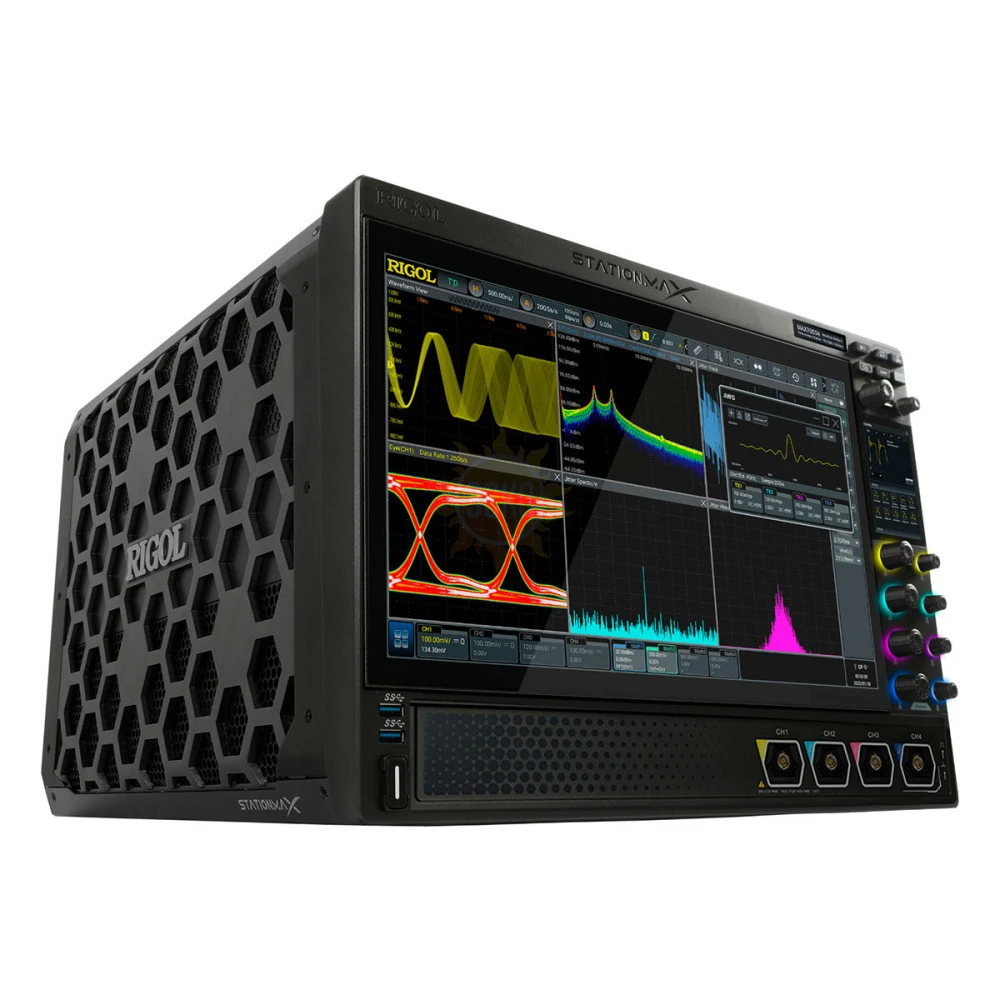

Описание RIGOL DS70304
DS70304 – высокопроизводительный прецизионный осциллограф с полосой пропускания до 3 ГГц. Реализован на технологической платформе с архитектурой UltraVision III (3-го поколения). Данная технология обеспечивает более качественные технические характеристики (частота дискретизации, глубина памяти, скорость захвата осциллограмм и разрешение по вертикали) по сравнению с предыдущими моделями осциллографов.
DS70304 представляет собой комплексный инструмент последнего поколения, отвечающий вашим реальным потребностям в тестировании.Осциллограф RIGOL DS70304 объединяет 5 независимых приборов в одном: цифровой осциллограф, анализатор спектра, цифровой вольтметр, высокоточный частотомер и сумматор, анализатор протоколов. Также осциллограф имеет интересное и очень удобное пользовательское решение в части большого поворотного основного дисплея и небольшого дополнительного экрана управления.
Благодаря уникальной платформе UltraVision III, созданной на основе специализированной технологии ASIC, цифровой осциллограф RIGOL DS70304 обеспечивает лучшие в отрасли характеристики производительности. Помимо поддержки анализа сигналов шин последовательной передачи данных, технология UltraVision III также позволяет выполнять анализ целостности сигнала, а также отладку в нескольких областях с одновременным анализом сигналов во временной и частотной областях.
Особенности и преимущества
- 5 независимых приборов в 1, включая цифровой осциллограф, анализатор спектра в реальном времени (опция), цифровой вольтметр, 8-разрядный частотомер и сумматор, а также анализатор протоколов (опция);
- До 2 000 000 кадров аппаратной непрерывной записи и воспроизведения сигналов в режиме реального времени:
- Уникальная техническая платформа UltraVision III с набором микросхем RIGOL Phoenix:
- Стандартные и опциональные функции запуска;
- Различные функции декодирования сигналов последовательной передачи данных (опционально);
- Автоматическое измерение до 41 параметра сигнала;
- Различные математические операции, встроенный расширенный анализ БПФ, и функция поиска пиков;
- Расширенный анализ спектра в реальном масштабе времени (RTSA):
- Многооконный интерфейс поддерживает множество инструментов для одновременного анализа, упрощая просмотр сигналов, измерений и результатов:
- Построение глазковых диаграмм и расширенный анализ джиттера (опционально):

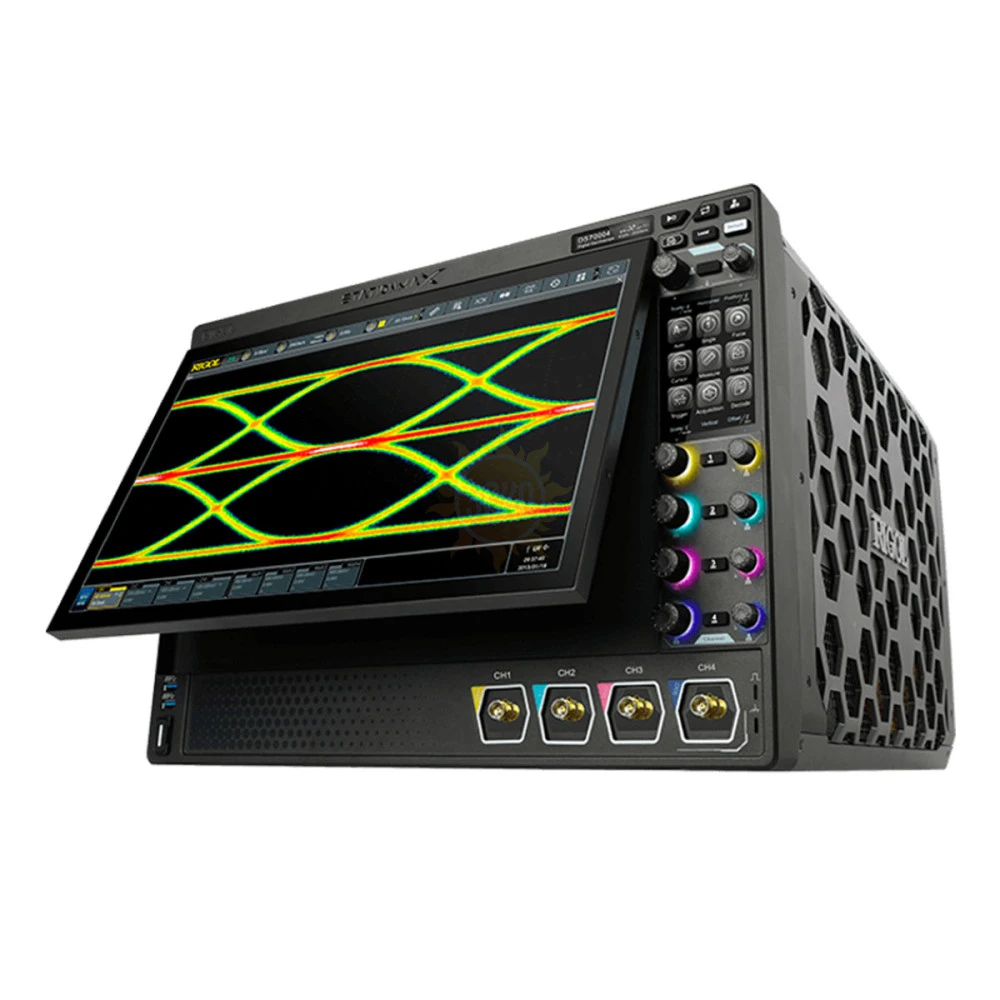

- Основной 15,6-дюймовый емкостный сенсорный экран высокой четкости с электронным управлением наклоном экрана одной кнопкой для визуализации сигналов, анализа и результатов; многооконный дисплей с разделенным экраном;
- Дополнительный 3,5-дюймовый сенсорный экран позволяет отделить меню и функции от сигналов и анализа с помощью настраиваемых функций и контекстного меню:
- Ручка управления с помощью фотоэлектрического энкодера позволяет продлить срок службы, гарантируя более 100 000 операций нажатия и 1 миллион операций вращения, что значительно увеличивает срок ее службы:
- Электронная этикетка - табличное отображение модели и основных параметров, сохранение параметров до 20 лет, обновление при добавлении любой опции:
- Высокопроизводительный активный дифференциальный пробник PVA8350 с полосой пропускания 3,5 ГГц (опционально, технические характеристики см. на соотв. вкладке):
- Применение пробника ближнего поля NFP-3 с осциллографом DS70304 в режиме анализа сигналов в реальном времени (RTSA), позволяет найти источники помех тестируемого устройства
Характеристики RIGOL DS70304
| Параметры | Значение | ||||
|---|---|---|---|---|---|
| Полоса пропускания | 3 ГГц | ||||
| Расчетное время нарастания | 130 пс | ||||
| Количество входных каналов | 4 аналоговых входа + 1 внешний вход запуска | ||||
| Режим выборки | выборка в реальном времени | ||||
| Максимальная частота дискретизации |
20 Гвыб/с (1 канал) 10 Гвыб/с (2-4 канала) |
||||
| Максимальная глубина памяти |
500 млн. точек (стандарт) 2 млрд. точек (1 канал) / 1 млрд. точек (2-4 канала) (опция DS70000-RL-20) |
||||
| Максимальная скорость захвата сигнала | > 1 000 000 осц/с | ||||
| Вертикальное разрешение |
8; от 9 до 16 бит (настраиваемое) |
||||
| Аппаратная запись и воспроизведение сигналов в реальном времени | макс. 2 000 000 кадров (одноканальный режим) | ||||
| Пиковый детектор | захват глитчей от 200 пс | ||||
| Тип и размер встроенных дисплеев |
15,6 дюймовый емкостный флип-экран с функцией мультитач/управление жестами с регулируемым углом наклона; + 3,5-дюймовый сенсорный экран с пользовательской клавиатурой |
||||
| Разрешение встроенных дисплеев |
1920 х 1080 пикселей; 480 х 320 пикселей |
||||
| Система вертикального отклонения | |||||
| Входная связь | по постоянному току, переменному току или заземление | ||||
| Входной импеданс | 1 МОм ± 1%, 50 Ом ± 2,5% | ||||
| Входная емкость | 17 пФ ± 3 пФ | ||||
| Максимальное входное напряжение: | |||||
| 1 МОм |
30 В (скз) или ±40 В (пик); с пробником RP3500A: 300 В (скз); ±400 В (пик) |
||||
| 50 Ом | 5 В (скз) | ||||
| Чувствительность по вертикали: | |||||
| 1 МОм | от 1 мВ/дел до 10 В/дел | ||||
| 50 Ом | от 1 мВ/дел до 1 В/дел | ||||
| Диапазон смещения по постоянному току: | |||||
| 1 МОм |
± 1 В (1 мВ/дел - 50 мВ/дел) ± 30 В (51 мВ/дел - 260 мВ/дел) ± 100 В (265 мВ/дел - 10 В/дел) |
||||
| 50 Ом |
±1 В (1 мВ/дел - 100 мВ/дел) ±4 В (102 мВ/дел - 1 В/дел) |
||||
| Динамический диапазон | ±5 делений | ||||
| Относительная погрешность усиления по постоянному току | ± 2% от всей шкалы | ||||
| Горизонтальная развертка | |||||
| Диапазон временной развертки | от 100 пс/дел до 1000 с/дел | ||||
| Разрешение по времени | 0,5 пс | ||||
| Погрешность частоты опорного генератора | 1 х 10 в-6/год | ||||
| Задержка между каналами | ≤50 пс | ||||
| Система запуска | |||||
| Источник сигнала запуска | аналоговые каналы (1 – 4), внешний вход, питающая сеть переменного тока | ||||
| Режим запуска | автоматический, нормальный, одиночный | ||||
| Диапазон удержания | от 8 нс до 10 с | ||||
| Полоса пропускания системы запуска: | |||||
| внутренний источник запуска | полоса пропускания аналоговых входов | ||||
| внешний вход запуска | 200 МГц | ||||
| Чувствительность системы запуска: | |||||
| внутренний источник запуска | 0,5 деления; ≥50 мВ/дел | ||||
| внешний вход запуска |
200 мВ (пик-пик) (DC – 100 МГц); 500 мВ (пик-пик) (100 МГц – 200 МГц) |
||||
| Импеданс внешнего входа запуска | 1 мОм ±1%, SMA разъем | ||||
| Диапазон установки порога срабатывания запуска: | |||||
| внутренний источник запуска | ± 5 делений от центра экрана | ||||
| внешний вход запуска | ± 5 В | ||||
| питающая сеть переменного тока | фиксированное значение 40% - 60 % | ||||
| Типы запуска | запуск по фронту, запуск по импульсу, запуск по наклону, запуск по видео, запуск по шаблону, запуск по продолжительности, запуск по тайм-ауту, запуск по времени, запуск по окну, запуск по задержке, запуск по настройке/удержанию, запуск по N-му фронту | ||||
| Запуск и декодирование по сигналам протоколов передачи данных |
RS232/UART: DS70000-EMBDA (опция)
I2C: DS70000-EMBDA (опция)
SPI: DS70000-EMBDA (опция)
CAN: DS70000-AUTOA (опция)
FlexRay: DS70000-AUTOA (опция)
LIN: DS70000-AUTOA (опция)
I2S: DS70000-AUDIOA (опция)
MIL-STD-1553: DS70000-AEROA (опция) |
||||
| Случайный шум (при чувствительности 1 мВ/дел, среднеквадратичное значение): | |||||
| 1 МОм | 400 мкВ | ||||
| 50 Ом | 500 мкВ | ||||
| Поддержка курсорных измерений | 2 пары курсоров по осям X и Y | ||||
| Количество автоматических измерений | 41 (в том числе до 14 измерений могут отображаться одновременно на экране) | ||||
| Количество математических функций | 4 | ||||
| Максимальная длина сигнала БПФ | 1 млн. точек | ||||
| Типы окна БПФ | прямоугольное, блэкмана-харриса, хэннинга (по умолчанию), хемминга, плоская вершина и треугольник | ||||
| Поиск по пиковым значениям | максимум до 15 пиков, подтвержденных устанавливаемым порогом и порогом смещения, установленным пользователем | ||||
| Расширенное БПФ | |||||
| Длина записи | 64 000 точек | ||||
| Скорость захвата БПФ | 10 000 спектров/с | ||||
| Установка разрешения полосы пропускания | ручная/автоматическая | ||||
| Тип окна БПФ | прямоугольная, блэкмана-харриса, хэннинга (по умолчанию), хемминга, плоская вершина и треугольник | ||||
| Поиск по пиковым значениям | максимум до 15 пиков, подтвержденных устанавливаемым порогом и порогом смещения, установленным пользователем | ||||
| Анализ осциллограмм | |||||
| Запись сигналов | сохранение тестируемого сигнала в сегментах в соответствии с событиями триггера, т.е. сохранять все данные выборки сигнала в виде сегмента в ОЗУ для каждого события запуска. максимальное количество сегментов: до 2 миллионов. | ||||
| Тест "Годен/Не годен" | сравнение тестируемого сигнала с маской, определенной пользователем, чтобы предоставить результаты тестирования: количество успешных тестов, неудачных тестов и общее количество тестов. Событие "Годен/Не годен" может включать немедленную остановку захвата, звуковой сигнал и снимок экрана | ||||
| Цветовая гамма | обеспечение трехмерного представления для сигналов цветовой градации, цветовая градация более 16, отображение 256-уровневой цветовой шкалы | ||||
| Построение глазковой диаграммы в реальном времени (опция DS70000-JITTA) |
восстановление тактовой частоты для программного обеспечения, постоянные часы, PLL первого порядка, PLL второго порядка и заданный такт тип: полностью автоматический, полуавтоматический и ручной скорость передачи данных: 1 МБ измерения глаза: один уровень, нулевой уровень, высота глаза, ширина глаза, амплитуда глаза, процент пересечения, добротность и т. д. |
||||
| Анализ джиттера (опция DS70000-JITTA) |
измерения тактового сигнала или сигнала данных во времени, анализ отклонения технических характеристик. типы анализа джиттера: разделение джиттера, включая TJ (общий джиттер), RJ (случайный джиттер), DJ (детерминированный джиттер), PJ (периодический джиттер), DDJ (джиттер, зависящий от данных), DCD (искажения рабочего цикла), ISI (межсимвольные помехи), BR (битрейт) и TIE. отображение измерений: тренд, гистограмма и спектр |
||||
| Цифровой вольтметр | 3 разряда, измерение напряжения постоянного и переменного тока | ||||
| Функции вольтметра |
измерение напряжения постоянного тока; измерение напряжения переменного тока + среднеквадратичное значение напряжения постоянного тока; измерение среднеквадратичное значение напряжения переменного тока |
||||
| Прецизионный частотомер | до 8 разрядов | ||||
| Разрешение | от 3 до 8 разрядов (устанавливаемое пользователем) | ||||
| Функции частотомера | измерение частоты, периода, сумматор | ||||
| Частотный диапазон частотомера | от 0 до 3 ГГц | ||||
| Сумматор | до 48 разрядов | ||||
| Общие характеристики | |||||
| Тип и размер встроенного дисплея | 15,6-дюймовый сенсорный дисплей с управлением "Multi-Touch" | ||||
| Особенности дисплея | механизм с изменяемым углом наклона дисплея, угол наклона дисплея устанавливается пользователем | ||||
| Разрешение встроенного дисплея | 1920 х 1080 пикселей | ||||
| Масштабная сетка | 10 делений по вертикали х 8 делений по горизонтали | ||||
| Послесвечение |
выключено; бесконечное послесвечение; настраиваемое послесвечение (от 100 мс до 10 с) |
||||
| Интерфейсы связи | USB 3.0, LAN | ||||
| Видеовыход | HDMI | ||||
| Напряжение и сила тока сети питания | 100 В – 240 В, 45 – 440 Гц | ||||
| Максимальная потребляемая мощность | 500 Вт | ||||
| Диапазон рабочих температур | от 0°C до +50°C | ||||
| Диапазон температур хранения | от -30°C до +70°C | ||||
| Относительная влажность | не более 90% | ||||
| Высота для монтажа в измерительную стойку | 7U | ||||
| Габаритные размеры | 439 х 310 х 491 мм | ||||
| Вес | 22,5 кг | ||||
Технические характеристики активного дифференциального пробника PVA8350 |
|||||
| Полоса пропускания | 3,5 ГГц | ||||
| Время нарастания | 110 пс | ||||
| Входная емкость | 0,6 пФ | ||||
| Входной импеданс: | |||||
| дифференциальный режим | 50 кОм | ||||
| синфазный режим | 25 кОм | ||||
| Встроенный делитель | 10:1 | ||||
| Входной динамический диапазон | ±2 В | ||||
| Входной диапазон синфазного напряжения |
±6,25 В (от 0 до 100 Гц) ±1,25 В (>100 Гц) |
||||
| Максимальной входное напряжение | 30 В (пик) | ||||
| Длина кабеля | 1 м |
Комплектация RIGOL DS70304
| № | Наименование | Количество |
|---|---|---|
| 1 | Цифровой осциллограф DS70304 | 1 |
| 2 | Кабель питания | 1 |
| 3 | USB кабель | 1 |
| 4 | Пассивный высокоимпедансный пробник (500 МГц) RP3500A | 4 |
Дополнительная комплектация DS70304:
(Поставляется за отдельную плату)
| № | Наименование |
|---|---|
| 1 | Активный дифференциальный пробник (3,5 ГГц) PVA8350 |
| 2 | Активный дифференциальный пробник (5 ГГц) PVA8500 |
| 3 | Активный дифференциальный пробник (7 ГГц) PVA8700 |
| 4 | Токовый пробник (50 МГц, 30A) PCA1030 |
| 5 | Токовый пробник (100 МГц, 30A) PCA2030 |
| 6 | Токовый пробник (100 МГц, 150A) PCA1150 |
| 7 | Высоковольтный дифференциальный пробник (75 МГц, 1400 В) PHA0150 |
| 8 | Высоковольтный дифференциальный пробник (100 МГц, 1400 В) PHA1150 |
