MDO4AFG Опция цифрового генератора сигналов

Диапазон частот от 0,1 Гц до 50 МГц (синус). Форм сигналов - 14 и произвольная форма. Погрешность частоты 50 ppm. Диапазон амплитуд от 20 мВпик-пик до 5 Впик-пик (высокий импеданс). Неравномерность АЧХ ±0,5 дБ. Произвольная форма (128 К, 250 Мвыб/сек). Для осциллографов Tetronix серии MDO4000C.

Сигналы

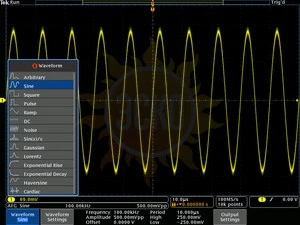

Синусоидальный, прямоугольный, импульсный, пилообразный, треугольный, пост. напряжение, шумоподобный, кардинальный синус (Sinc), функция Гаусса, функция Лоренца, экспоненциальное нарастание и спад, гаверсинус, кардиосигнал и произвольный сигнал.

Синусоидальный

Диапазон частот

от 0,1 Гц до 50 МГц

Диапазон амплитуды

от 20 мВ_{пик-пик} до 5 В_{пик-пик} в режиме с высоким импедансом; от 10 мВ_{пик-пик} до 2,5 В_{пик-пик} при нагрузке 50 Ом

Неравномерность АЧХ (тип.)

±0,5 дБ на частоте 1 кГц (±1,5 дБ для амплитуды <20 мВ_{пик-пик})

Полный коэффициент гармоник (тип.)

1%, нагрузка 50 Ом

2% для амплитуды < 50 мВ и частот > 10 МГц

3% для амплитуды < 20 мВ и частот > 10 МГц

Динамический диапазон без паразитных составляющих (тип.)

-40 дБн (V_{пик-пик} ≥ 0,1 В); -30 дБн (V_{пик-пик} ≤ 0,1 В), нагрузка 50 Ом

Прямоугольный/импульсный сигнал

Диапазон частот

от 0,1 Гц до 25 МГц

Диапазон амплитуды

от 20 мВ_{пик-пик} до 5 В_{пик-пик} в режиме с высоким импедансом; от 10 мВ_{пик-пик} до 2,5 В_{пик-пик} при нагрузке 50 Ом

Коэффициент заполнения

от 10% до 90% или мин. длительность импульса 10 нс, выбирается большее

Разрешение коэффициента заполнения

0.1%

Минимальная длительность импульса (тип.)

10 нс

Время нарастания/спада (тип.)

5 нс (от 10% до 90%)

Разрешение по длительности импульса

100 пс

Выброс (типовое значение)

< 2% для перепадов сигнала, больших 100 мВ

Асимметрия

±1% ±5 нс, при коэффициенте заполнения 50%

Джиттер (ср. кв.TIE), тип.

< 500 пс

Пилообразный/треугольный

Диапазон частот

от 0,1 Гц до 500 кГц

Диапазон амплитуды

от 20 мВ_{пик-пик} до 5 В_{пик-пик} в режиме с высоким импедансом; от 10 мВ_{пик-пик} до 2,5 В_{пик-пик} при нагрузке 50 Ом

Коэффициент симметрии

от 0 до 100%

Разрешение симметрии

0.1%

Постоянное напряжение

Диапазон уровней (тип.)

±2,5 В в режиме с высоким импедансом; ±1,25 В при нагрузке 50 Ом

Шум

Диапазон амплитуды

от 20 мВ_{пик-пик} до 5 В_{пик-пик} в режиме с высоким импедансом; от 10 мВ_{пик-пик} до 2,5 В_{пик-пик} при нагрузке 50 Ом

Разрешение по амплитуде

от 0% до 100%, шаг 1%

Кардинальный синус (Sinc)

Диапазон частот (тип.)

от 0,1 Гц до 2 МГц

Диапазон амплитуды

от 20 мВ_{пик-пик} до 3,0 В_{пик-пик} в режиме с высоким импедансом; от 10 мВ_{пик-пик} до 1,5 В_{пик-пик} при нагрузке 50 Ом

Функция Гаусса

Диапазон частот (тип.)

от 0, 1 Гц до 5 МГц

Диапазон амплитуды

от 20 мВ_{пик-пик} до 2,5 В_{пик-пик} в режиме с высоким импедансом; от 10 мВ_{пик-пик} до 1,25 В_{пик-пик} при нагрузке 50 Ом

Функция Лоренца

Диапазон частот (тип.)

от 0,1 Гц до 5 МГц

Диапазон амплитуды

от 20 мВ_{пик-пик} до 2,4 В_{пик-пик} в режиме с высоким импедансом; от 10 мВ_{пик-пик} до 1,2 В_{пик-пик} при нагрузке 50 Ом

Экспоненциальное нарастание/спад

Диапазон частот (тип.)

от 0,1 Гц до 5 МГц

Диапазон амплитуды

от 20 мВ_{пик-пик} до 2,5 В_{пик-пик} в режиме с высоким импедансом; от 10 мВ_{пик-пик} до 1,25 В_{пик-пик} при нагрузке 50 Ом

Функция гаверсинуса

Диапазон частот (тип.)

от 0,1 Гц до 5 МГц

Диапазон амплитуды

от 20 мВ_{пик-пик} до 2,5 В_{пик-пик} в режиме с высоким импедансом; от 10 мВ_{пик-пик} до 1,25 В_{пик-пик} при нагрузке 50 Ом

Кардиосигнал (тип.)

Диапазон частот

от 0,1 Гц до 500 кГц

Диапазон амплитуды

от 20 мВ_{пик-пик} до 5 В_{пик-пик} в режиме с высоким импедансом; от 10 мВ_{пик-пик} до 2,5 В_{пик-пик} при нагрузке 50 Ом

Произвольная форма

Объем памяти

от 1 до 128 КБ

Диапазон амплитуды

от 20 мВ_{пик-пик} до 5 В_{пик-пик} в режиме с высоким импедансом; от 10 мВ_{пик-пик} до 2,5 В_{пик-пик} при нагрузке 50 Ом

Частота повторения

от 0,1 Гц до 25 МГц

Частота дискретизации

250 Мвыб./с

Погрешность частоты

Синусоидальный и пилообразный сигналы

130 х 10^-6 (частота < 10 кГц)

50 х 10^-6 (частота ≥ 10 кГц)

Прямоугольный и импульсный сигналы

130 х 10^-6 (частота < 10 кГц)

50 х 10^-6 (частота ≥ 10 кГц)

Разрешение

0,1 Гц или 4 разряда, выбирается большее

Погрешность амплитуды

±[ (1,5% от установленной амплитуды от пика до пика) + (1,5% от установленного постоянного смещения) + 1 мВ ] (частота = 1 кГц)

Постоянное смещение

Диапазон постоянного смещения

±2,5 В в режиме с высоким импедансом; ±1,25 В при нагрузке 50 Ом

Разрешение постоянного смещения

1 мВ в режиме с высоким импедансом; 500 мкВ при нагрузке 50 Ом

Погрешность смещения

±[(1,5% от установленного абсолютного постоянного смещения) + 1 мВ]; увеличивается на 3 мВ при повышении температуры на каждые 10 °C, начиная от +25 °C

ПО ArbExpress®

Осциллограф серии MDO4000C совместим с ПО ArbExpress® для редактирования и создания сигналов, выполняемым в компьютере. Сигналы, захваченные осциллографом серии MDO4000C, передаются ПО ArbExpress для редактирования. Это ПО создает сложные сигналы и подает их на генератор сигналов произвольной формы и стандартных функций, входящий в состав осциллографа и формирующий результирующие сигналы.
