MDO4MSO Опция для анализа цифровых сигналов

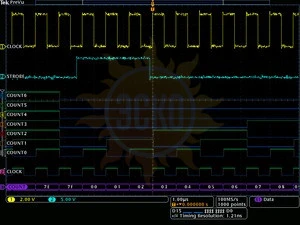

16 цифровых каналов (D15 – D0). Значения порогов: ТТЛ, КМОП, ЭСЛ, псевдо-ЭСЛ, определяется пользователем. Макс. входное напряжение ±42 Впик. Разрешение по вертикали 1 бит. Дискретизация 500 Мвыб./с (осн. режим) / 16,5 Гвыб./с (MagniVu). Глубина записи 20 млн. точек (осн. режим) / 10 000 точек (MagniVu).

Добавление 16 цифровых каналов; в комплекте с цифровым пробником P6616 и принадлежностями.
Перманентное обновление любой модели с помощью одноразового аппаратного ключа для прикладных программ. С помощью аппаратного ключа выполняется разблокировка функции, после чего ключ больше не нужен.


Число входных каналов

16 цифровых каналов (D15 – D0)

Пороги

Общая настройка для группы из 8 каналов

Выбор значений порогов

ТТЛ, КМОП, ЭСЛ, псевдо-ЭСЛ, определяется пользователем

Диапазон значений порогов, настраиваемых пользователем

±40 В

Погрешность установки порога

±(100 мВ + 3% от установленного порога)

Максимальное входное напряжение

±42 В_пик (тип.)

Максимальный динамический диапазон входного сигнала

30 В_{пик-пик}, ≤200 МГц

10 В_{пик-пик}, >200 МГц

Минимальный размах напряжения

400 мВ_{пик-пик}

Входной импеданс пробника

Входное сопротивление

100 кОм

Входная емкость

3 пФ

Разрешение по вертикали

1 бит

Система горизонтального отклонения цифровых каналов

Максимальная частота дискретизации (основной режим)

500 Мвыб./с (разрешение 2 нс)

Максимальная длина записи (основной режим)

20 млн. точек

Максимальная частота дискретизации (режим MagniVu)

16,5 Гвыб./с (разрешение 60,6 пс)

Максимальная длина записи (режим MagniVu)

10 000 точек с центрированием относительно точки запуска

Минимальная регистрируемая длительность импульса

1 нс

Сдвиг фаз между каналами (тип.)

200 пс (тип.)

Максимальная частота переключения входа

500 МГц (максимальная частота синусоидального сигнала, который можно воспроизвести в виде меандра. Необходим короткий удлинитель земли в каждом канале. Это максимальная частота при минимальной амплитуде сигнала. При больших амплитудах можно получить большую частоту переключения.)
