MDO4SA3 Опция анализатора спектра 3 ГГц

Диапазон частот от 9 кГц до 3 ГГц. Полоса разрешения от 10 Гц до 200 МГц. Опорный уровень от –140 до +30 дБм. Средний уровень шума (DANL) <-151 дБм/Гц. Фазовый шум < -123 дБн/Гц на отстройке 1 МГц. Погрешность опорной частоты 1 ppm. Разрешение при измерении частоты 1 Гц. Макс. входной сигнал +30 дБм (1 Вт) / ±40 Впост.

Добавление встроенного анализатора спектра с диапазоном частот от 9 кГц до 3 ГГц. Данная опция заказывается перед покупкой или устанавливается в сервисном центре с последующей калибровкой прибора.


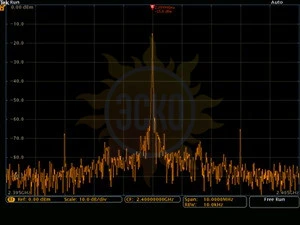

Полоса обзора

1 кГц – 3 ГГц

Полоса обзора регулируется с кратностью шага 1-2-5

Переменное разрешение = 1 % от следующей настройки полосы обзора

Полоса разрешения

Полоса разрешения для различных функций взвешивания (окон):

Кайзера (по умолчанию): 20 Гц – 200 МГц

Прямоугольное: 10 Гц – 200 МГц

Хемминга: 10 Гц – 200 МГц

Хеннинга: 10 Гц – 200 МГц

Блэкмана-Харриса 20 Гц – 200 МГц

Окно с плоской вершиной: 30 Гц – 200 МГц

Настраивается с кратностью шага 1-2-3-5

Коэффициент формы фильтра ПЧ (для окна Кайзера)

коэффициент формы по уровню 60 дБ/3 дБ: ≥ 4:1

Опорный уровень

Диапазон: от –140 до +30 дБм, шаг 1 дБм

Диапазон входных сигналов

Диапазон измерений по вертикали: от среднего уровня собственных шумов до +30 дБм

Цена деления вертикальной шкалы от 1 дБ/дел. до 20 дБ/дел. с кратностью шага 1-2-5

Положение по вертикали

от -100 дел. до +100 дел.

Единицы измерения по вертикали

дБм, дБмВ, дБмкВ, дБмкВт, дБмА, дБмкА

Отображаемый средний уровень шума (DANL)

Отображаемый средний уровень шума при подключенном предусилителе TPA-N-PRE

Предусилитель в режиме "Авто", опорный уровень -40 дБм

Средний уровень собственных шумов MDO4000C с предусилителем в режиме байпаса не более чем на 3 дБ выше, чем без предусилителя.

Паразитные составляющие

Гармонические искажения 2^​-го и 3^​-го порядка (>100 МГц)

< –60 дБн (< –65 дБн, тип.) при включенной автонастройке и уровне сигналов на 10 дБ ниже опорного уровня

Гармонические искажения 2^​-го и 3^​-го порядка (от 9 кГц до 100 МГц)

< –60 дБн (< –65 дБн, тип.) при включенной автонастройке, уровне сигналов на 10 дБ ниже опорного уровня и значении опорного уровня ≤ –15 дБм

Интермодуляционные искажения 2^​-го порядка (>200 МГц)

< –60 дБн (< –65 дБн, тип.) при включенной автонастройке и уровне сигналов на 10 дБ ниже опорного уровня

Интермодуляционные искажения 2^​-го порядка (от 100 МГц до ≤ 200 МГц)

< –57 дБн (< –60 дБн, тип.) при включенной автонастройке, уровне сигналов на 10 дБ ниже опорного уровня

Интермодуляционные искажения 2^​-го порядка (от 10 МГц до 100 МГц)

< –55 дБн (< –65 дБн, тип.) при включенной автонастройке, уровне сигналов на 10 дБ ниже опорного уровня и значении опорного уровня ≤ –15 дБм

Интермодуляционные искажения 3^​-го порядка (>10 МГц)

< –62 дБн (< –65 дБн, тип.) при включенной автонастройке, уровне сигналов на 10 дБ ниже опорного уровня и значении опорного уровня ≤ –15 дБм

Интермодуляционные искажения 3^​-го порядка (от 9 кГц до 10 МГц)

< –62 дБн (< –65 дБн, тип.) при включенной автонастройке, уровне сигналов на 10 дБ ниже опорного уровня и значении опорного уровня ≤ –15 дБм

Искажения АЦП

< –60 дБн (< –65 дБн, тип.) при включенной автонастройке и уровне сигналов на 5 дБ ниже опорного уровня. Исключая искажения АЦП за счет наложения спектров

Искажения АЦП за счет наложения спектров

При (5 ГГц - F_вх.) и (8 ГГц - F_вх.): < –55 дБн (< –60 дБн, тип.) при включенной автонастройке и уровне сигналов на 5 дБ ниже опорного уровня

Характеристики только для моделей с опцией SA6

Подавление ПЧ (для всех входных частот, за исключением частот от 1 до 1,25 ГГц и от 2 до 2,4 ГГц): < –55 дБн (тип.)

Искажения ПЧ при (5 ГГц - F_вх.) для входных частот от 1 до 1,25 ГГц: < –50 дБн (тип.)

Искажения ПЧ при (6,5 ГГц - F_вх.) для входных частот от 2 до 2,4 ГГц: < –50 дБн (тип.)

Подавление помех от зеркального канала: < –50 дБн (для входных частот от 5,5 до 9,5 ГГц)

Остаточные составляющие

< –85 дБм (< –78 дБм на частотах 2,5 ГГц, 3,75 ГГц, 4,0 ГГц, 5,0 ГГц и тип. 6,0 ГГц,) для опорного уровня ≤ -25 дБм и при согласованной нагрузке по входу 50 Ом

Абсолютная погрешность измерения уровня

Погрешность измерения уровня мощности на центральной частоте. При отстройке от центральной частоты следует к абсолютной погрешности добавить погрешность в канале. Характеристики приведены для отношения с/ш > 40 дБ.



< ±1,0 дБ (< ±0,5 дБ, тип.), при температуре от +18 до +28 °C, диапазон частот от 50 кГц до 6 ГГц, опорные уровни –25, –20, –15, –10, –5, 0, 5, 10 дБм



< ±1,0 дБ, тип., при температуре от +18 до +28 °C, диапазон частот от 50 кГц до 6 ГГц, при любом опорном уровне



< ±1,5 дБ, тип., при температуре от 0 до +50 °C, диапазон частот от 50 кГц до 6 ГГц, при любом опорном уровне



< ±2,0 дБ, тип., при температуре от +18 до +28 °C, диапазон частот от 9 кГц до 50 кГц, при любом опорном уровне



< ±3,0 дБ, тип., при температуре от +18 до 50 ℃, диапазон частот от 9 кГц до 50 кГц, при любом опорном уровне
