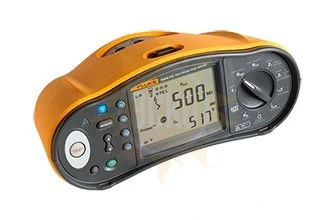

Многофункциональный тестер электроустановок Fluke 1664FC SCH
распечатать
до 26.01.2027
Описание Многофункциональный тестер электроустановок Fluke 1664FC SCH
Многофункциональный тестер электроустановок Fluke 1664FC SCH используется для комплексных проверок электросистем и отдельных элементов - распределительных щитов, розеток, устройств защитного отключения и т.д.
Инспекции, отвечающие требованиям локальных и международных регламентов IEC 60364, HD 384, - неотъемлемая часть пусконаладочных работ, модернизации и ремонта, а также профилактического обслуживания электроустановок.
Главные преимущества
Тестер электроустановок автоматически определяет наличие потребителей в сети и оповещает об этом специалиста для того, чтобы не повредить подключенное оборудование в процессе теста изоляции.
Функция автотеста позволяет работать намного быстрее (до 40%) в сравнении с ручным режимом. В этом случае устройство самостоятельно проводит испытания по следующей программе:
- Тест линии.
- Проверка контура без отключения.
- Определение порога и времени активации УЗО.
- Измерение сопротивления изоляции.
Тестер электроустановок Fluke 1664FC SCH фиксирует в памяти значение Z-max для упрощения оценки максимального показателя испытательного контура. Прибор также можно применять для фазировки. Комплектный адаптер, совместимый со всеми видами сетевых переходников и аксессуаров, служит для компенсации сопротивления на испытательных проводах.
Дополнительные возможности
Топовая модель в линейке совместима с Fluke Connect App для мобильных девайсов - смартфонов и планшетов. Это программное решение используется для сохранения данных и удобной беспроводной передачи информации коллегам, что ускоряет принятие решений.
Облачная технология Fluke Cloud обеспечивает доступ результатам замеров в любое время и из любого места. Хранение показаний в электронном виде предохраняет от неудобств, связанных с ненадежностью бумажных носителей и ошибками при ручной записи. Опционально фирменное ПО DMS и FVF упрощает обработку данных и создание детализированных отчетов/сертификатов испытаний с графиками, таблицами и т.д.
Еще одна полезная возможность - видеозвонки ShareLive с демонстрацией экрана и полученной информации, которые облегчают внутрикомандное взаимодействие.
Измерительные режимы и особенности, эксклюзивные для тестера электроустановок Fluke 1664FC SCH:
- автоматические тесты;
- предварительная проверка безопасности;
- детализация до мОм при замерах сопротивления;
- исследование изоляции на входах L-N, N-PE.
Безопасность и эргономика
Эта модель укомплектована усиленным сетевым шнуром и соответствует категориям электробезопасности III/500В и IV/300В. Прибор оповещает специалиста при наличии напряжения заземления > 50 В. Фирменные зажимы и щупы “SureGrip” безопасной конструкции и управляемый дистанционно датчик TP165X значительно уменьшают риски при проведении исследований.
Во время работы подвешивается на специальном ремне, который крепится на шее оператора и позволяет освободить руки для манипуляций с зажимами или оборудованием.
Характеристики Многофункциональный тестер электроустановок Fluke 1664FC SCH
| Fluke 1664 SCH | |
|---|---|
| Измерение напряжения переменного тока | |
| Диапазон | 500 В |
| Разрешение | 0,1 В |
| Погрешность при 45–66 Гц | 0,8 % + 3 |
| Входной импеданс | 360 кОм |
| Защита от перегрузки | 660 В среднеквадратичное |
| Проверка целостности цепи (RLO) | |
| Диапазон (автоматический выбор) | 20 Ом / 200 Ом / 2000 Ом |
| Разрешение | 0,01 Ом / 0,1 Ом / 1 Ом |
| Напряжение разомкнутой цепи | > 4 B |
| Измерение сопротивления изоляции (RISO) | |
| Испытательные напряжения | 50–100–250–500–1000 В |
| Погрешность испытательного напряжения (при номинальной силе испытательного тока) | +10%, –0% |
| Испытательное напряжение | 50 В 100 В 250 В 500 В 1000 В |
| Диапазон сопротивления изоляции | 20 MОм / 50 MОм 20 MОм / 100 MОм 20 MОм / 200 MОм 20 MОм / 200 MОм / 500 MОм 20 MОм / 200 MОм / 1000 MОм |
| Разрешение | 0,01 MОм / 0,1 MОм 0,01 MОм / 0,1 MОм 0,01 MОм / 0,1 MОм 0,01 MОм / 0,1 MОм / 1 MОм 0,01 MОм / 0,1 MОм / 1 MОм |
| Испытательный ток | 1 мА при 50 кОм 1 мА при 100 кОм 1 мА при 250 кОм 1 мА при 500 кОм 1 мА при 1 МОм |
| Импеданс контура и шлейфа (ZI) | |
| Диапазон | 10 Ом / 0,001 Ом / Режим больших токов мОм |
| Разрешение | 0,01 Ом / 0,1 Ом / 1 Ом |
| Ожидаемый ток короткого замыкания на землю, проверка PSC | |
| Диапазон | 1000 А / 10 кА (50 кА) |
| Разрешение | 1 А / 0,1 кА |
| Вычисление | Ожидаемый ток замыкания на землю (PEFC) или ожидаемый ток короткого замыкания (PSC) определяется делением измеренного сетевого напряжения на измеренное сопротивление контура (L-PE) или сопротивление шлейфа (L-N) соответственно. |
| Проверка УЗО, проверяемые типы УЗО | |
| Тип УЗО | AC¹ G²,S³ |
| Модель 1664 | A, AC, B = «5» , S |
| Примечания | ¹Отклик на переменный ток ²Общего типа, без задержки ³Задержка времени = «4» Отклик на импульсный сигнал = «5»Отклик на сглаженный сигнал постоянного тока |
| Проверка скорости срабатывания (ΔT) | |
| Настройки тока¹ | 10–30–100–300–500–1000 мА – ВАр 10–30–100 мА |
| Множитель | x ½, x 1 x 5 |
| Диапазон измерений | УЗО тип G (310 мс, 50 мс) |
| УЗО тип S (510 мс, 160 мс) | |
| Примечания | ¹1000 мА только для типа AC 700 мА максимум для типа A в режиме ВАр режим ВАр недоступен для типа B |
| Измерение тока срабатывания УЗО/FI/Проверка линейным сигналом(IΔN) | |
| Диапазон тока | 30–110 % номинального тока УЗО¹ |
| Величина ступени | 10 % от IΔN² |
| Время задержки при замыкании контактов | Тип G (300 мс/ступень) |
| Тип S (500 мс/ступень) | |
| Погрешность измерений | ±5 % |
| Номинальные диапазоны тока срабатывания (ГОСТ Р 51326.1-99 / EN 61008-1) | 50–100 % для типа AC 35–140 % для типа A (>10 мА) 35–200 % для типа A (≤10 мА) 50–200 % для типа B ²5 % для типа B |
| Примечания | ¹30–150 % для типа A IΔN >10 мА 30–210 % для типа A IΔN = 10 мА 20–210 % для типа B |
| Проверка сопротивления заземления (RE) | |
| Диапазон | 200 Ом / 2000 Ом |
| Разрешение | 0,1 Ом / 1 Ом |
| Частота | 128 Гц |
| Выходное напряжение | 25 В |
| Индикация чередования фаз | |
| Пиктограмма | Индикатор чередования фаз активен. |
| Общие технические характеристики | |
| Размер (Д x Ш x В) | 10 x 25 x 12,5 см |
| Масса (с батареями) | 1,3 кг |
| Размер и количество батарей | Тип АА, 6 шт. |
| Степень защиты | IP40 |
| Безопасность | Соответствует требованиям ГОСТ 12.2.091-2012 / EN61010-1 Ed 2.0 (2001-02), UL61010, ANSI/ISA –s82.02.01 2000 и CAN/CSA c22.2 No. 1010, изд. 2 |
| Перенапряжение | CAT III / 500В; CAT IV 300В |
| Диапазоны и погрешность измерений | от EN61557-1 до EN61557-7, изд. 2, и EN61557-10, изд. 2 |
Комплектация Многофункциональный тестер электроустановок Fluke 1664FC SCH
- Тестер электроустановок Fluke 1664FC SCH
- Батареи AA (IEC LR6) (6 шт.)
- Твердый футляр для переноски C1600
- Адаптер для компенсации сопротивления измерительных проводов
- Сверхпрочный шнур питания
- Комплект стандартных измерительных проводов STD
- Ремешок для переноски и крепления на поясе с подкладкой
- Краткое справочное руководство
- Датчик с дистанционным управлением TP165X и c кабелем
- Руководство пользователя на CD-ROM
