Fluke FI-500 — эндоскоп для проверки торцевых поверхностей оптоволоконных кабелей на отсутствие загрязнений или повреждений

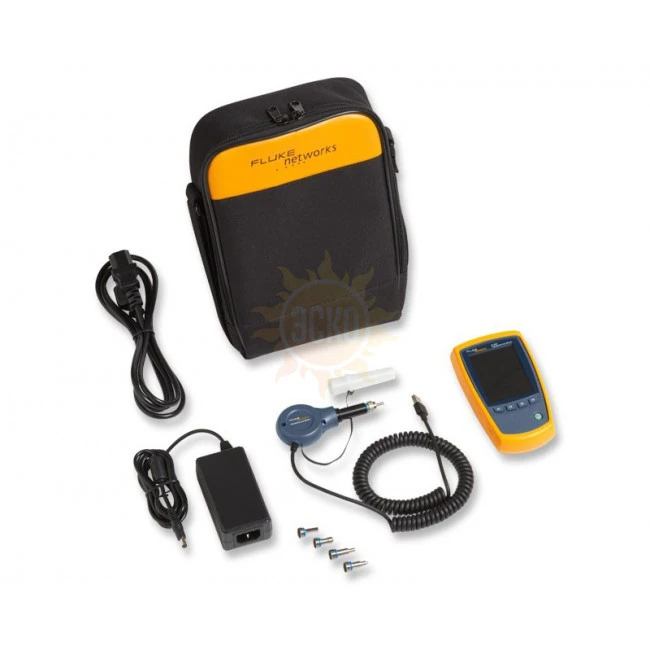

Описание эндоскопа для проверки торцевых поверхностей оптоволоконных кабелей на отсутствие загрязнений или повреждений Fluke FiberInspector Micro

Загрязненные торцевые поверхности оптоволокна — это основная причина проблем в одномодовых и многомодовых волоконно-оптических системах. Видеомикроскоп Fluke FiberInspector Micro устраняет сложности, связанные с осмотром торцевых поверхностей оптоволокна, особенно при слабом освещении и в случае высокой плотности кабелей. Устройство очень просто в использовании. Просто подключите кабель в Fluke FiberInspector Micro и нажмите кнопку AF. Через несколько секунд появится четкое и ясное изображение торцевой поверхности оптоволокна. Если вы работаете в труднодоступном месте или вам не удается получить стабильное изображение, просто нажмите на кнопку паузы для фиксации изображения.

• Система освещения PortBright™ для осмотра портов в темноте и на анелях с высокой плотностью;
• Автофокусировка позволяет получить стабильное изображение в течение нескольких секунд;
• Большой дисплей для осмотра торцевых поверхностей одномодового и многомодового оптоволокна;
• В комплект включены наконечники UPC — 4 шт. (LC, SC, 1,25 мм и 2,50 мм). Предлагаются наконечники APC;
• Автоцентровка для точного обследования пучка волокон.

Используемые сегодня коммутационные панели с высокой плотностью оптоволокна осложняют осмотр. Обнаружение кабеля или порта для тестирования может оказаться трудной задачей, особенно в условиях слабого освещения, в большинстве центров обработки данных и коммутационных шкафах.

Устройство Fluke FiberInspector Micro разработано для упрощения процедуры осмотра. Встроенный фонарик системы PortBright помогает находить правильный порт или кабель. Небольшой датчик позволяет осматривать узкие места и снабжен упрощающими управление кнопками. Автофокусировка позволяет получить четкое изображение торцевой поверхности в течение нескольких секунд, а кнопка паузы фиксирует изображение на дисплее размером 320 x 240 для проведения более детального осмотра.

Fluke FiberInspector Micro заполняет пробел между ручными и полностью автоматическими эндоскопами. Fluke FiberInspector Micro отличается удобством в обращении и практичностю, как при ручном осмотре, а также предлагает дополнительные возможности, позволяющие уменьшить время устранения неисправностей и проведения осмотра.

Ручные эндоскопы просты в обращении, но они неэффективны на коммутационных панелях или при наличии высокой плотности оптоволокна. Необходимость держать их у одного глаза и закрывать другой глаз обычно вызывает дискомфорт и не является практичной, особенно в темном помещении.

Полностью автоматические эндоскопы анализируют и оценивают чистоту волокон на концах разъемов, что необходимо во многих ситуациях, но для быстрого устранения базовых неисправностей такой анализ обычно не требуется.

Система освещения PortBright™ и компактный дизайн датчика:

На оптоволоконных панелях обычно содержатся очень плотные скопления маленьких LC-разъемов оптоволокна. Без использования дополнительной подсветки поиск интересующего вас порта может оказаться сложной задачей. Вы можете использовать отдельный фонарик, но тогда вам потребуется держать еще больше объектов или работать с помощником. PortBright — это встроенный в датчик фонарик, который позволяет найти порт и подключить наконечник датчика. PortBright включается нажатием кнопки на самом датчике.

Датчик имеет ширину всего 23 мм (0,95 дюйма) и толщину 51 мм (2дюйма), что облегчает доступ к узким коммутационным панелям, не повреждая соседнее оптоволокно.

Автофокусировка и автоцентровка:

Все ручные эндоскопы и многие электронные эндоскопы снабжены ручными кольцами автофокусировки. В этом случае могут потребоваться обе руки, а также иногда сложно поймать фокус на коммутационных панелях с плотным скоплением оптоволокна. Fluke FiberInspector Micro имеет функцию автофокусировки, которая активируется при нажатии на кнопку датчика или на дисплее устройства. Автофокусировка занимает всего 3–5 сек. и отлично работает на торцевых поверхностях UPC.

Автофокусировка также работает на APC («угловой физический контакт»), однако если наконечник APC не совмещен с разъемом, может потребоваться повернуть разъем или датчик и повторить автофокусировку или ручную фокусировку.

Функция автоцентровки включается, когда вы ставите изображение на паузу. Fluke FiberInspector Micro ориентируется так, чтобы пучок волокон оказался в самом центре экрана, а затем запускает автофокусировку. Так пользователь может изучить состояние ядра волокна без необходимости вручную перемещать кабель.
